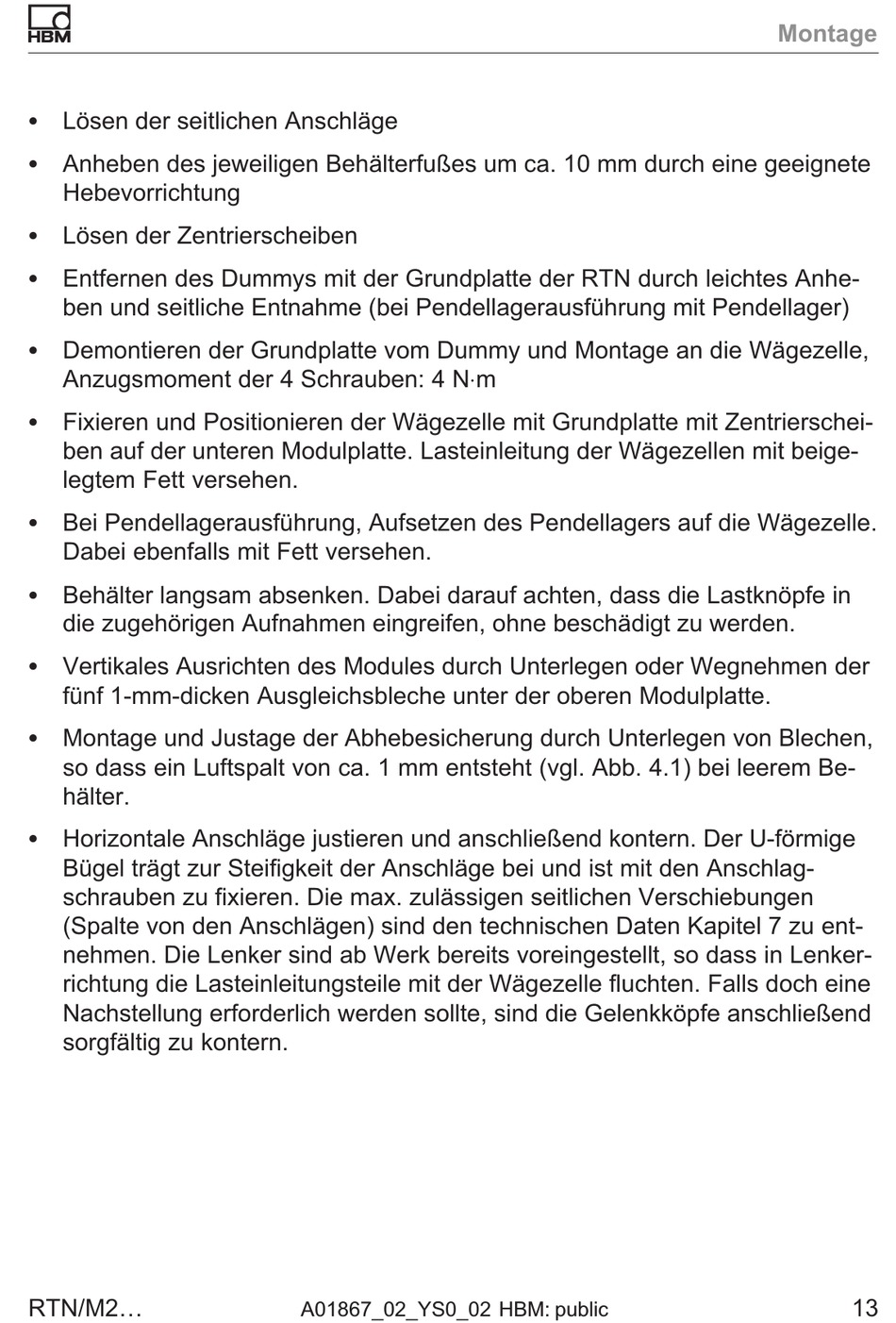

S Lösen der seitlichen Anschläge
S Anheben des jeweiligen Behälterfußes um ca. 10 mm durch eine geeignete
Hebevorrichtung
S Lösen der Zentrierscheiben
S Entfernen des Dummys mit der Grundplatte der RTN durch leichtes Anhe­
ben und seitliche Entnahme (bei Pendellagerausführung mit Pendellager)
S Demontieren der Grundplatte vom Dummy und Montage an die Wägezelle,
Anzugsmoment der 4 Schrauben: 4 N⋅m
S Fixieren und Positionieren der Wägezelle mit Grundplatte mit Zentrierschei­
ben auf der unteren Modulplatte. Lasteinleitung der Wägezellen mit beige­
legtem Fett versehen.
S Bei Pendellagerausführung, Aufsetzen des Pendellagers auf die Wägezelle.
Dabei ebenfalls mit Fett versehen.
S Behälter langsam absenken. Dabei darauf achten, dass die Lastknöpfe in
die zugehörigen Aufnahmen eingreifen, ohne beschädigt zu werden.
S Vertikales Ausrichten des Modules durch Unterlegen oder Wegnehmen der
fünf 1‐mm‐dicken Ausgleichsbleche unter der oberen Modulplatte.
S Montage und Justage der Abhebesicherung durch Unterlegen von Blechen,
so dass ein Luftspalt von ca. 1 mm entsteht (vgl. Abb. 4.1) bei leerem Be­
hälter.
S Horizontale Anschläge justieren und anschließend kontern. Der U‐förmige
Bügel trägt zur Steifigkeit der Anschläge bei und ist mit den Anschlag­
schrauben zu fixieren. Die max. zulässigen seitlichen Verschiebungen
(Spalte von den Anschlägen) sind den technischen Daten Kapitel 7 zu ent­
nehmen. Die Lenker sind ab Werk bereits voreingestellt, so dass in Lenker­
richtung die Lasteinleitungsteile mit der Wägezelle fluchten. Falls doch eine
Nachstellung erforderlich werden sollte, sind die Gelenkköpfe anschließend
sorgfältig zu kontern.
