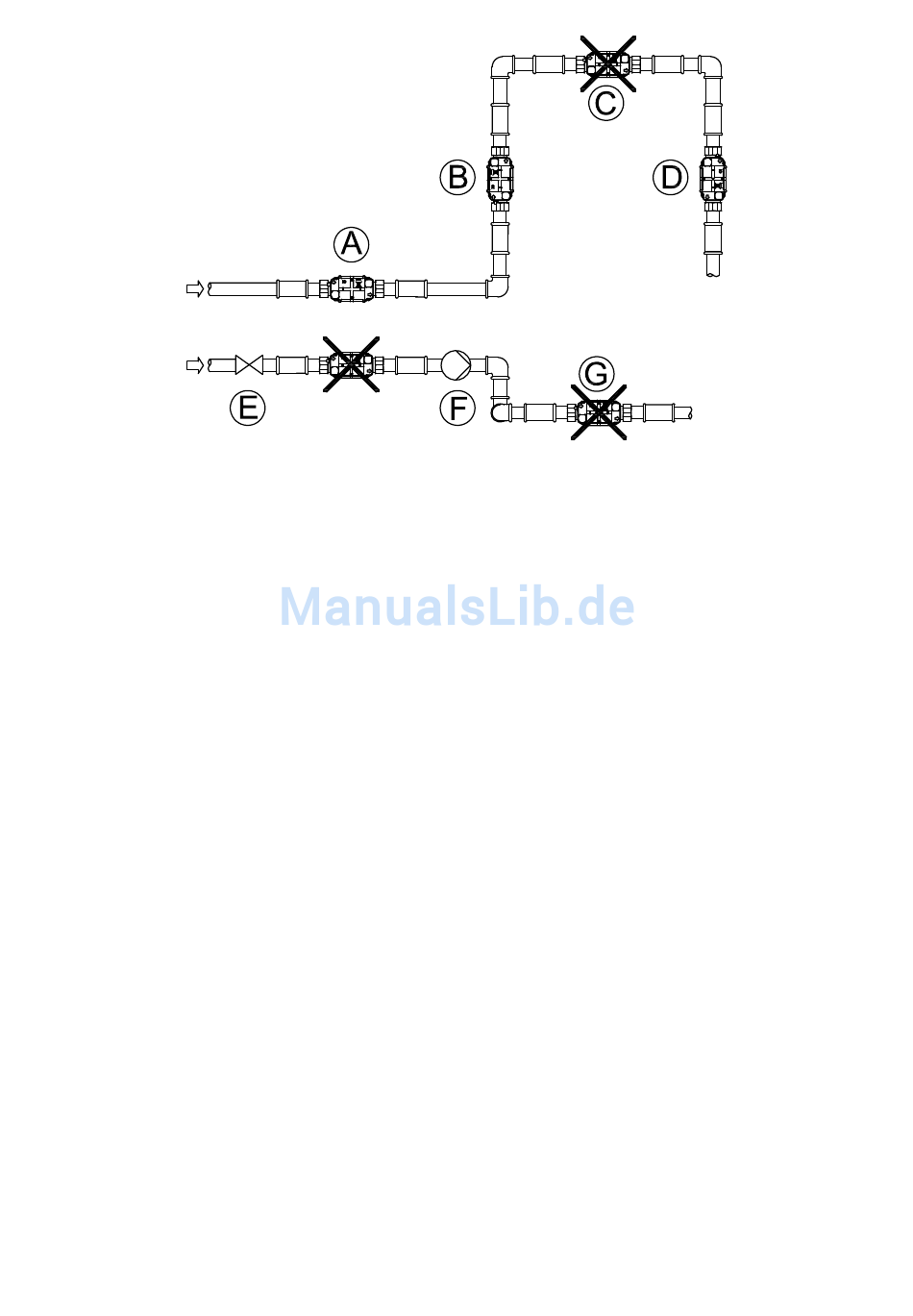

A Empfohlene Platzierung des Durchflusssensors
B Empfohlene Platzierung des Durchflusssensors
C Unempfohlene Platzierung wegen Gefahr von Luftansammlungen
D Annehmbar in geschlossenen Systemen. Unannehmbare
Platzierung in offenen Systemen wegen möglichen Luftaufbaus
im System
E Ein Durchflusssensor soll nicht unmittelbar nach einem Ventil
platziert werden, abgesehen von Absperrhähnen (Kugelventiltyp),
die völlig offen sein müssen, wenn sie nicht zum Absperren
verwendet werden
F Ein Durchflusssensor darf nie auf der Saugseite von einer Pumpe
platziert werden
G Ein Durchflusssensor soll nicht nach einem U-Bogen in zwei
Ebenen platziert werden
Um Kavitation vorzubeugen, muss der Betriebsdruck bei
MULTICAL® 402 min. 1,5 bar bei qp und min. 2,5 bar bei qs sein.
Dies gilt Temperaturen bis zu ca. 80°C.
MULTICAL® 402 darf keinem niedrigeren Druck als dem
Umgebungsdruck (Vakuum) ausgesetzt werden.
