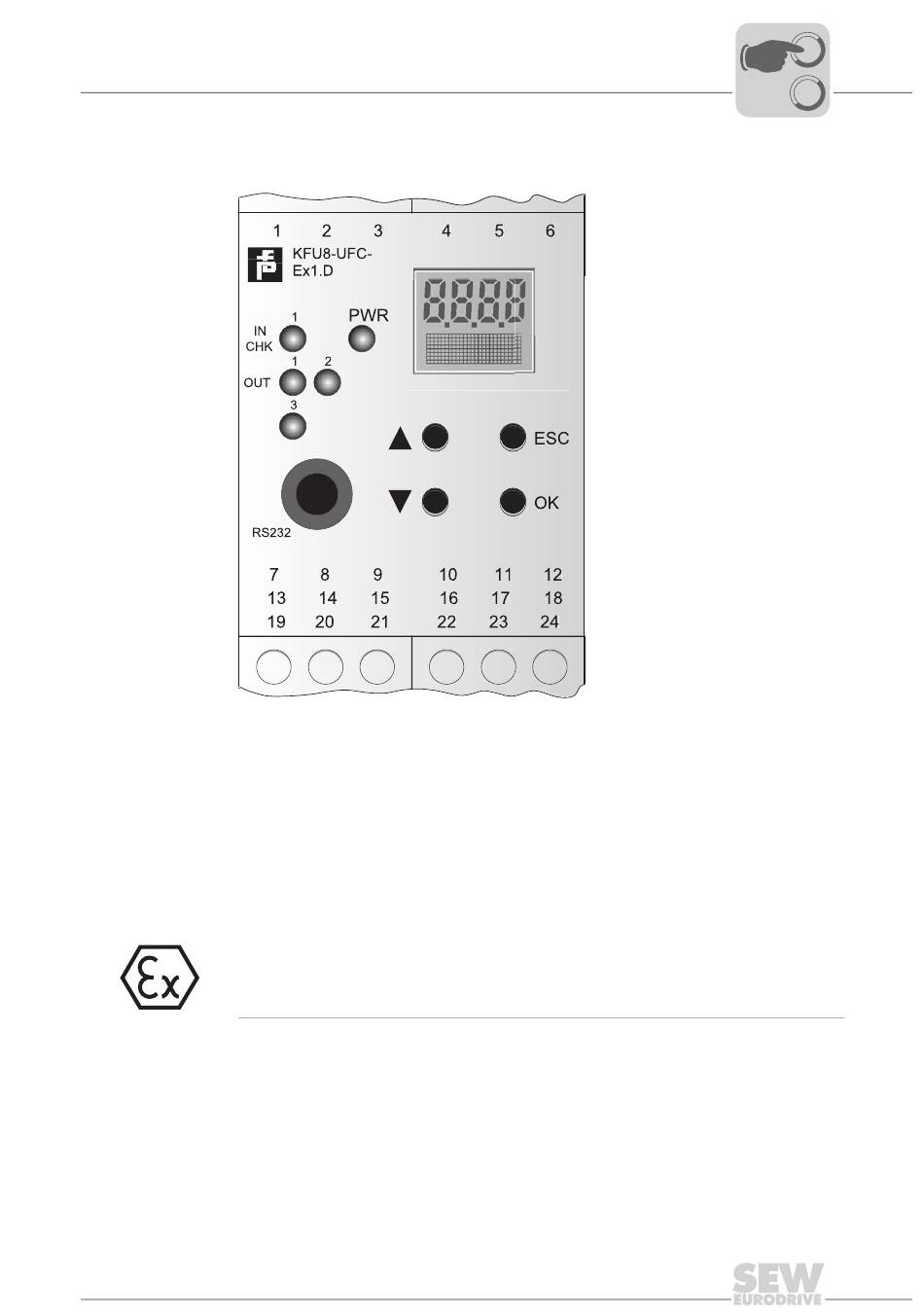

Folgende Abbildung zeigt die Frontseite des Drehzahlwächters:
LED in CHK 1 (gelb/rot): Eingangspulse (blinkt gelb im Takt),
LED PWR (grün):
LED OUT 1 (gelb):
LED OUT 2 (gelb):
LED OUT 3 (gelb):
RS 232:
Display:
HINWEIS ZUM EXPLOSIONSSCHUTZ
Die Dauer der Anlaufüberbrückung darf 3 Sekunden nicht überschreiten. Diese Ein-
stellung muss in jedem Fall sorgfältig durchgeführt und mit einer abschließenden
Messung überprüft werden!
Montage- und Betriebsanleitung – Explosionsgeschützte Getriebe
Montieren und Einstellen des Drehzahlwächters WEX
Eingangsstörung (blinkt rot) und einer Gerätestörung (dauernd rot)
Spannung
Relais 1 aktiv
Relais 2 aktiv
Transistor aktiv
Serielle RS 232-Schnittstelle zum Anschluss eines PC für die Parametrierung und
Diagnose des UFC mit PACTware
zur Messwert- und Störungsanzeige und zur Anzeige im Parametrierungmodus
