Getriebeaufbau
4
Prinzipieller Aufbau Stirnradgetriebe
4 Getriebeaufbau

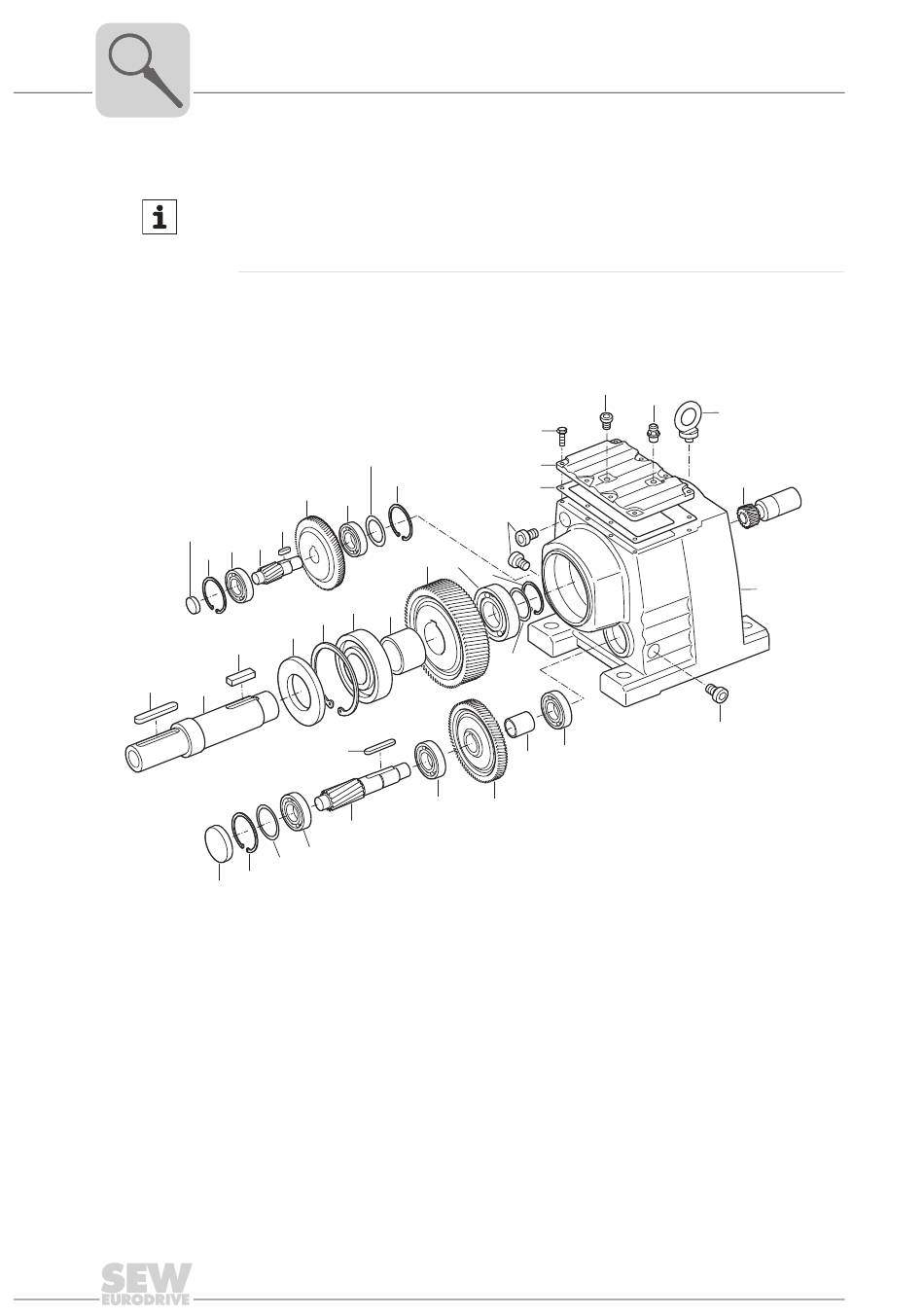

4.1 Prinzipieller Aufbau Stirnradgetriebe
[181]
[41]
[8]
[7]
[131]
[1] Ritzel
[2] Rad
[3] Ritzelwelle
[4] Rad
[5] Ritzelwelle
[6] Rad
[7] Abtriebswelle
[8] Passfeder
[9] Wellendichtring
[11] Wälzlager
[12] Sicherungsring
[17] Distanzrohr
14
HINWEIS
Die folgenden Abbildungen sind Prinzipbilder. Sie dienen nur als Zuordnungshilfe zu
den Einzelteillisten. Abweichungen je nach Getriebebaugröße und Ausführungsart
sind möglich!
[515]
[516]
[517]
[47]
[2]
[45]
[43]
[3]
[42]
[11]
[17]
[12]
[9]
[19]
[31]
[5]
[37]
[506]
[39]
[507]
[508]
[19] Passfeder
[20] Entlüftungsventil
[22] Getriebegehäuse
[24] Ringschraube
[25] Wälzlager
[30] Wälzlager
[31] Passfeder
[32] Distanzrohr
[34] Wälzlager
[37] Wälzlager
[39] Sicherungsring
[41] Sicherungsring
[59]
[101]
[100]
[102]
[59]
[6]
[25]
[88]
[521]
[522]
[523]
[30]
[32]
[34]
[4]
[42] Wälzlager
[43] Passfeder
[45] Wälzlager
[47] Sicherungsring
[59] Verschluss-Schraube
[88] Sicherungsring
[100] Getriebedeckel
[101] Sechskantschraube
[102] Dichtung
[131] Verschlusskappe
[181] Verschlusskappe
[506] Pass-Scheibe
Montage- und Betriebsanleitung – Explosionsgeschützte Getriebe
[20]
[24]
[1]
[22]
[59]
19194251
[507] Pass-Scheibe
[508] Pass-Scheibe
[515] Pass-Scheibe
[516] Pass-Scheibe
[517] Pass-Scheibe
[521] Pass-Scheibe
[522] Pass-Scheibe
[523] Pass-Scheibe
