Inspektion / Wartung
7
Inspektions- / Wartungsarbeiten am Getriebe
102

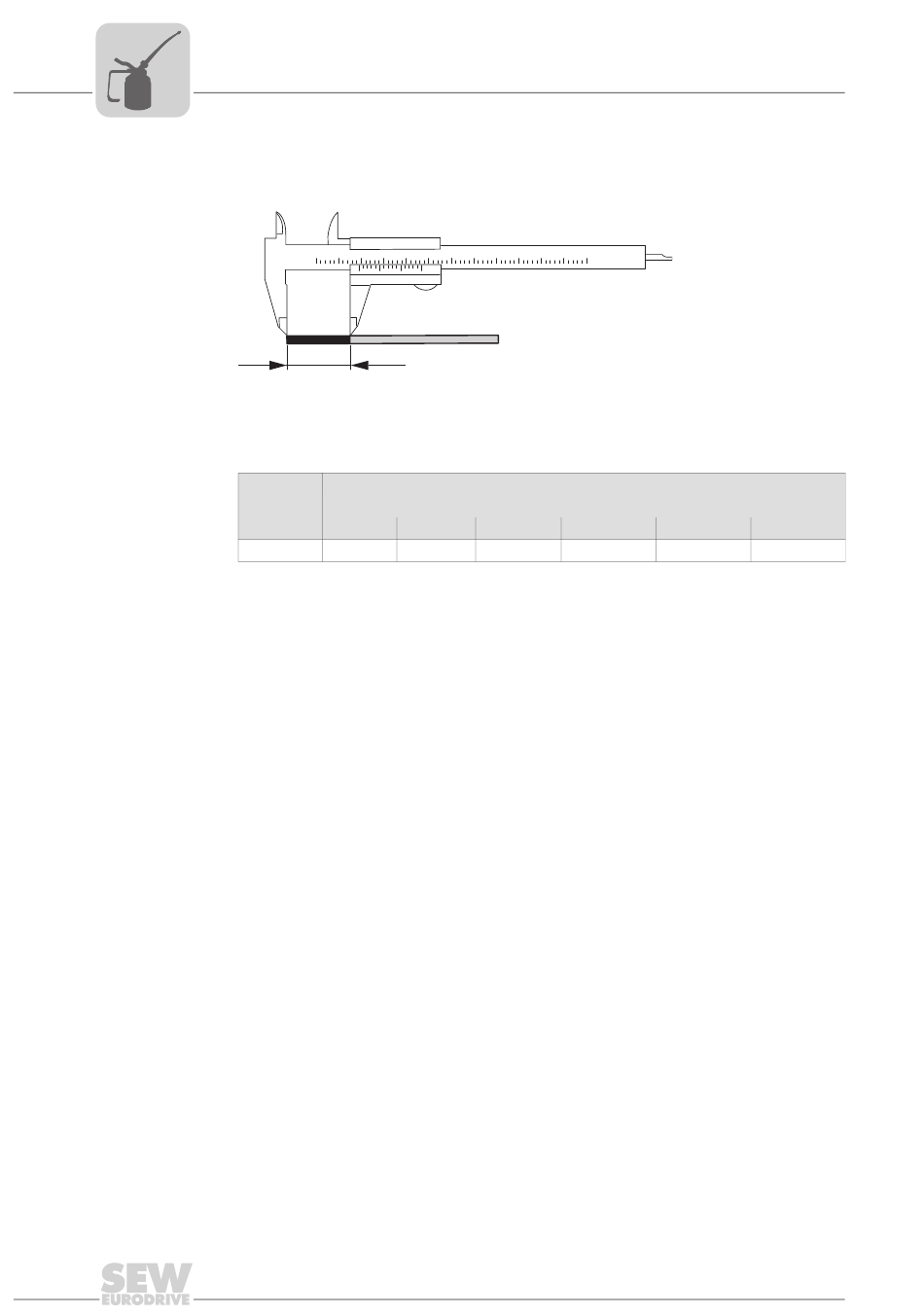

5. Ermitteln Sie die mit Schmierstoff benetzte Strecke "x" am Mess-Stab mit Mess-
Schieber (siehe folgendes Bild).
X
6. Vergleichen Sie den ermittelten Wert "x" mit dem in der folgenden Tabelle angege-
benen, raumlagenabhängigen Minimalwert. Korrigieren Sie die Füllhöhe gegebe-
nenfalls.
Getriebetyp
M1
S37 10 ± 1
7. Schrauben Sie die Verschluss-Schraube wieder fest.
Ölstand = benetzte Strecke x [mm] am Mess-Stab
Raumlage
M2 M3
24 ± 1 34 ± 1 37 ± 1
Montage- und Betriebsanleitung – Explosionsgeschützte Getriebe
18661771
M4 M5
24 ± 1
M6
24 ± 1
