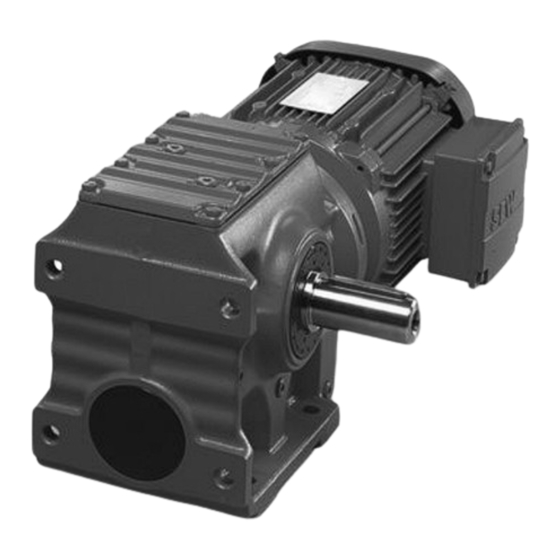

- Seite 1 *21264589_0614* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Zusatz zur Betriebsanleitung Getriebe Typenreihen R..7, F..7, K..7, K..9, S..7, SPIROPLAN ® Öl-Luft-Kühler bei Tauchschmierung /OAC Ausgabe 06/2014 21264589 / DE...
- Seite 2 SEW-EURODRIVE—Driving the world...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Hinweise ........................4 Öl-Luft-Kühler bei Tauchschmierung /OAC ................5 Aufbau ..........................5 Allgemein ........................6 Funktion ......................... 6 Baugrößen, Kühlleistung, Auswahl ................7 Mechanischer Anschluss ....................8 Elektrischer Anschluss ....................9 Hinweise zu Aufstellung und Anschluss ................. 9 Hinweis zur Ölstandskontrolle .................. -
Seite 4: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise HINWEIS Für die Betriebsanleitung "Getriebe Typenreihe R..7, F..7, K..7, K..9, S..7, SPIROPLAN® W" gibt es Ergänzungen, die in diesem Zusatz beschrieben werden. Bitte verwenden Sie die hier angegebenen Ergänzungen. Dieses Dokument ersetzt nicht die ausführliche Betriebsanleitung! ®... -
Seite 5: Öl-Luft-Kühler Bei Tauchschmierung /Oac
Die nachfolgenden Angaben gelten für Getriebe mit Tauchschmierung. Beachten Sie zusätzlich die Original-Betriebsanleitung des jeweiligen Kühlanlagen- herstellers. SEW-EURODRIVE verwendet Öl-Luft-Kühlanlagen für Standardgetriebe in den Bau- größen OAC 005, OAC 010 und OAC 020. Die folgende Abbildung zeigt beispielhaft ein Standard-Flachgetriebe neben einem Öl- Luft-Kühler. -
