Inspektion / Wartung
7
Inspektions- / Wartungsarbeiten am Getriebe
7.7.5 D: SPIROPLAN
Ölstand prüfen
über Ölstands-
Kontrollschraube
104
®
W37 / W47 in Raumlage M1, M2, M3, M5, M6 mit Ölstands-Kontrollschraube
Um den Ölstand des Getriebes zu überprüfen, gehen Sie folgendermaßen vor:
1. Beachten Sie die Hinweise im Kapitel "Vorarbeiten zu Inspektions-/Wartungsar-
beiten am Getriebe" (Seite 85).

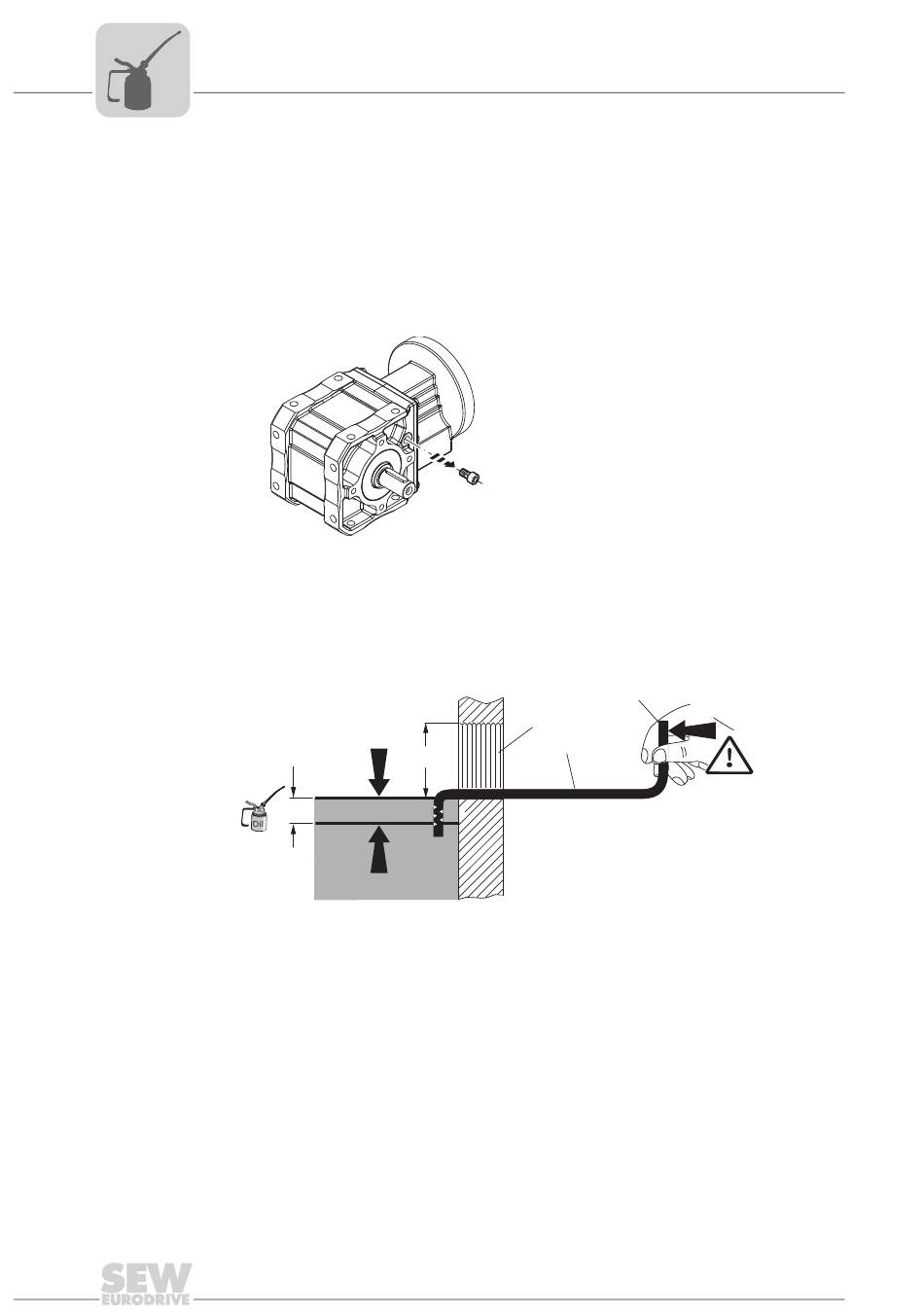

2. Stellen Sie das Getriebe in der Raumlage M1 auf.
3. Drehen Sie die Ölstands-Kontrollschraube langsam heraus (siehe folgendes Bild).
Hierbei kann Öl in geringen Mengen austreten.
4. Kontrollieren Sie die Füllhöhe mit dem der Betriebsanleitung beiliegenden Ölmess-
Stab (1) an der Ölstandsbohrung (3).
5. Achten Sie bei der Messung darauf, dass der Hilfsbügel (2) des Ölmess-Stabs (1)
immer senkrecht nach oben steht (siehe folgendes Bild).
max.
X
min.
min. = max _ X
Maximale Füllhöhe (max.): Unterkante der Ölstandsbohrung (3)
