Mechanische Installation
5
Kupplung von Adapter AM
5.11
Kupplung von Adapter AM
5.11.1 IEC-Adapter AM63 - 280 / NEMA-Adapter AM56 - 365
60
HINWEIS
Distanzhülsen als Montagehilfe dürfen nicht eingesetzt werden!

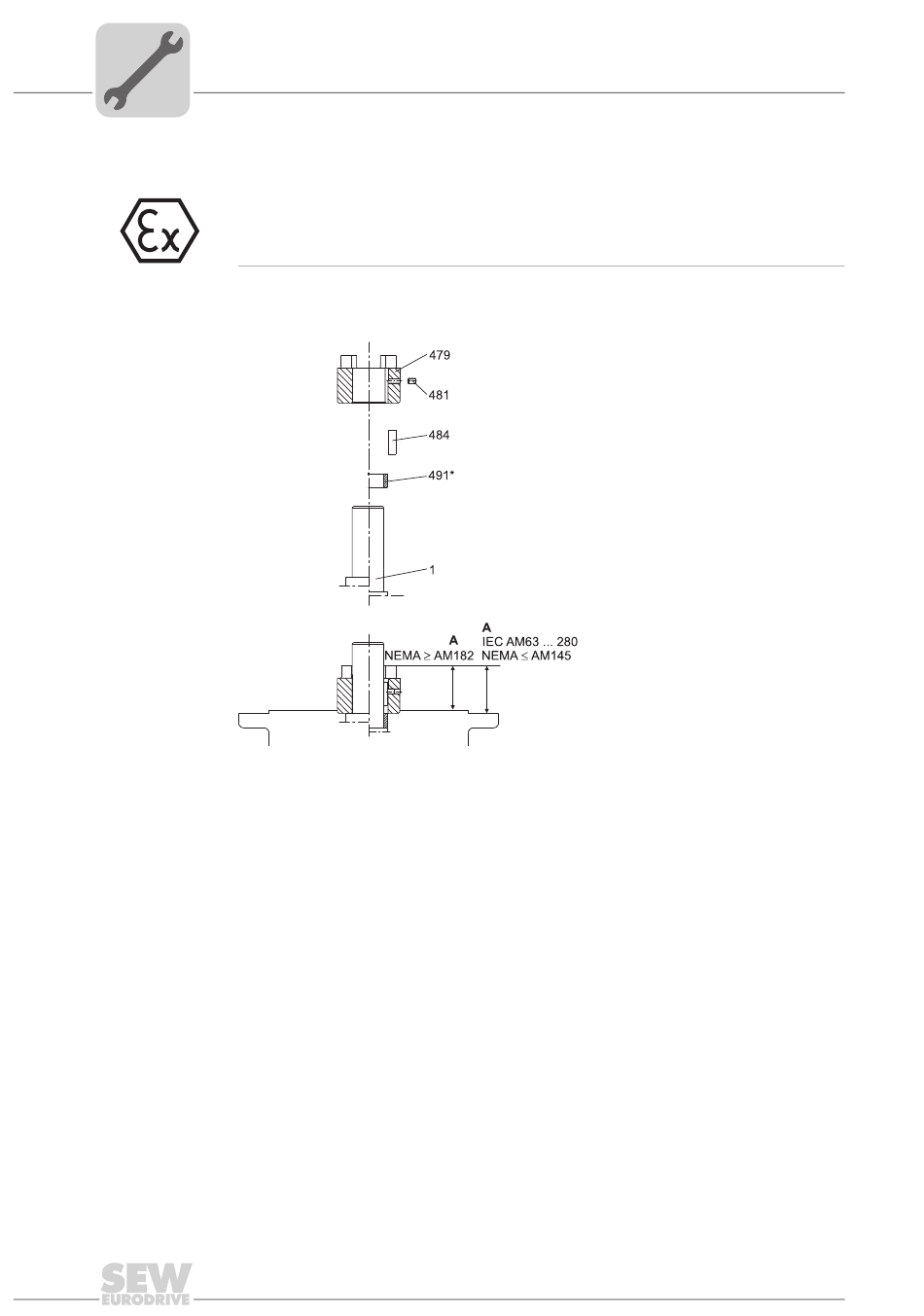

[1]
Motorwelle
[479] Kupplungshälfte
[481] Gewindestift
[484] Passfeder
[491] Distanzrohr
1. Reinigen Sie die Motorwelle und die Flanschflächen von Motor und Adapter.
2. Entfernen Sie die Passfeder der Motorwelle und ersetzen Sie diese durch mitgelie-
ferte Passfeder [484] (nicht AM63 und AM250).
3. Erwärmen Sie die Kupplungshälfte [479] auf ca. 80 - 100 °C und schieben die Kupp-
lungshälfte auf die Motorwelle. Positionieren Sie folgendermaßen:
– IEC-Adapter AM63 - 225 bis zum Anschlag am Bund der Motorwelle.
– IEC-Adapter AM250 - 280 auf Maß A.
– NEMA-Adapter mit Distanzrohr [491] auf Maß A.
4. Sichern Sie die Passfeder und die Kupplungshälfte mit Gewindestift [481] und An-
zugsdrehmoment T
laut Tabelle auf Motorwelle.
A
9007199466840971
Montage- und Betriebsanleitung – Explosionsgeschützte Getriebe
