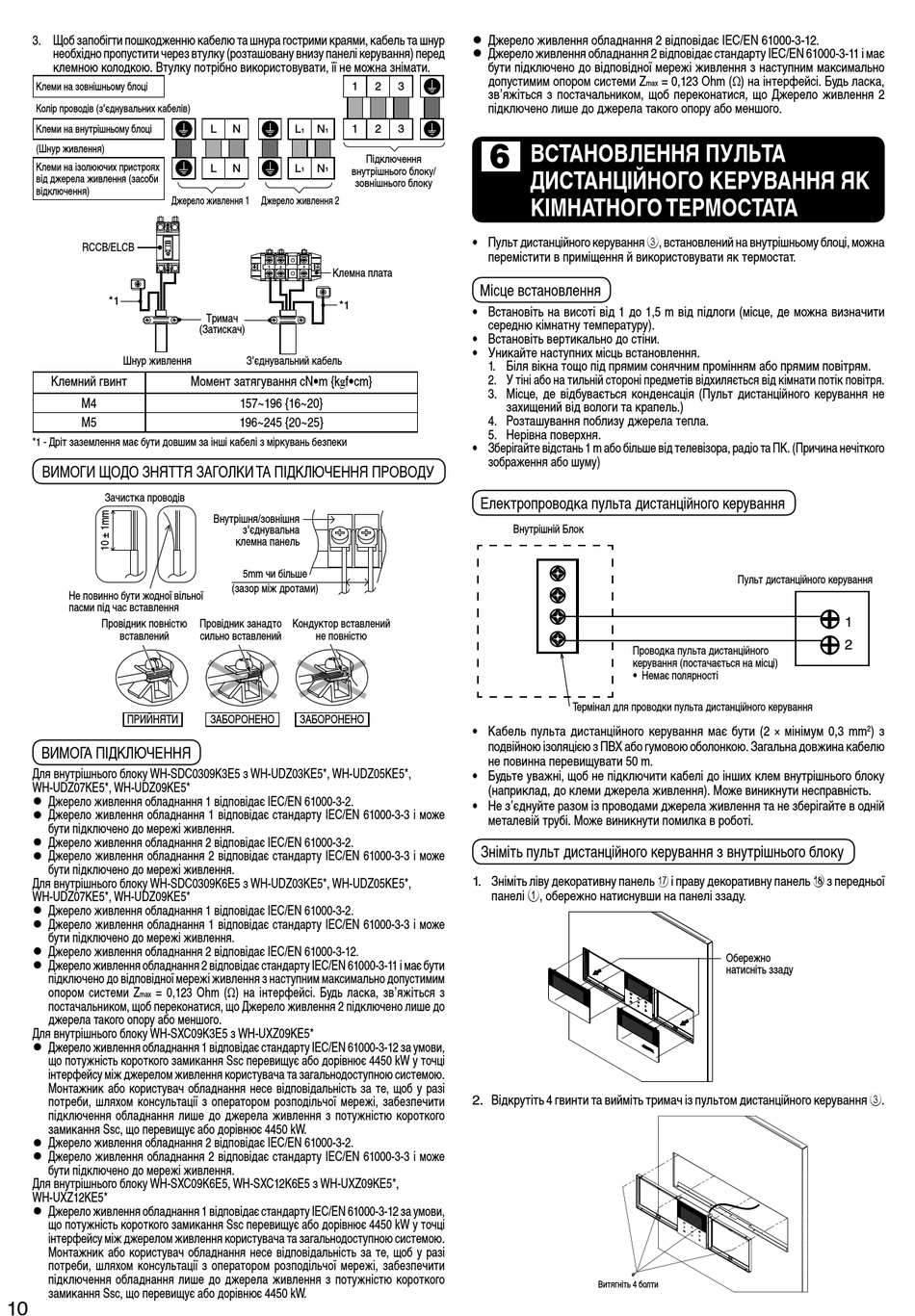

3. Щоб запобігти пошкодженню кабелю та шнура гострими краями, кабель та шнур
необхідно пропустити через втулку (розташовану внизу панелі керування) перед
клемною колодкою. Втулку потрібно використовувати, її не можна знімати.
Клеми на зовнішньому блоці
Колір проводів (з'єднувальних кабелів)
Клеми на внутрішньому блоці
(Шнур живлення)
Клеми на ізолюючих пристроях
від джерела живлення (засоби
відключення)
Джерело живлення 1 Джерело живлення 2
RCCB/ELCB
*1
Шнур живлення
Клемний гвинт
M4
M5
*1 - Дріт заземлення має бути довшим за інші кабелі з міркувань безпеки
ВИМОГИ ЩОДО ЗНЯТТЯ ЗАГОЛКИ ТА ПІДКЛЮЧЕННЯ ПРОВОДУ
Зачистка проводів
Не повинно бути жодної вільної
пасми під час вставлення
Провідник повністю
вставлений
ПРИЙНЯТИ
ВИМОГА ПІДКЛЮЧЕННЯ
Для внутрішнього блоку WH-SDC0309K3E5 з WH-UDZ03KE5*, WH-UDZ05KE5*,
WH-UDZ07KE5*, WH-UDZ09KE5*
•
Джерело живлення обладнання 1 відповідає IEC/EN 61000-3-2.
•
Джерело живлення обладнання 1 відповідає стандарту IEC/EN 61000-3-3 і може
бути підключено до мережі живлення.
•
Джерело живлення обладнання 2 відповідає IEC/EN 61000-3-2.
•
Джерело живлення обладнання 2 відповідає стандарту IEC/EN 61000-3-3 і може
бути підключено до мережі живлення.
Для внутрішнього блоку WH-SDC0309K6E5 з WH-UDZ03KE5*, WH-UDZ05KE5*,
WH-UDZ07KE5*, WH-UDZ09KE5*
•
Джерело живлення обладнання 1 відповідає IEC/EN 61000-3-2.
•
Джерело живлення обладнання 1 відповідає стандарту IEC/EN 61000-3-3 і може
бути підключено до мережі живлення.
•
Джерело живлення обладнання 2 відповідає IEC/EN 61000-3-12.
•
Джерело живлення обладнання 2 відповідає стандарту IEC/EN 61000-3-11 і має бути
підключено до відповідної мережі живлення з наступним максимально допустимим
опором системи Z = 0,123 Оhm ( ) на інтерфейсі. Будь ласка, зв'яжіться з
max
постачальником, щоб переконатися, що Джерело живлення 2 підключено лише до
джерела такого опору або меншого.
Для внутрішнього блоку WH-SXC09K3E5 з WH-UXZ09KE5*
•
Джерело живлення обладнання 1 відповідає стандарту IEC/EN 61000-3-12 за умови,
що потужність короткого замикання Ssc перевищує або дорівнює 4450 kW у точці
інтерфейсу між джерелом живлення користувача та загальнодоступною системою.
Монтажник або користувач обладнання несе відповідальність за те, щоб у разі
потреби, шляхом консультації з оператором розподільчої мережі, забезпечити
підключення обладнання лише до джерела живлення з потужністю короткого
замикання Ssc, що перевищує або дорівнює 4450 kW.
•
Джерело живлення обладнання 2 відповідає IEC/EN 61000-3-2.
•
Джерело живлення обладнання 2 відповідає стандарту IEC/EN 61000-3-3 і може
бути підключено до мережі живлення.
Для внутрішнього блоку WH-SXC09K6E5, WH-SXC12K6E5 з WH-UXZ09KE5*,
WH-UXZ12KE5*
•
Джерело живлення обладнання 1 відповідає стандарту IEC/EN 61000-3-12 за умови,
що потужність короткого замикання Ssc перевищує або дорівнює 4450 kW у точці
інтерфейсу між джерелом живлення користувача та загальнодоступною системою.
Монтажник або користувач обладнання несе відповідальність за те, щоб у разі
потреби, шляхом консультації з оператором розподільчої мережі, забезпечити
підключення обладнання лише до джерела живлення з потужністю короткого
замикання Ssc, що перевищує або дорівнює 4450 kW.
10
1
L N L N 1
1 1
L N L N
внутрішнього блоку/
1 1
зовнішнього блоку
Клемна плата
*1
Тримач
(Затискач)
З'єднувальний кабель
Момент затягування cN•m {kgf•сm}
157~196 {16~20}
196~245 {20~25}
Внутрішня/зовнішня
з'єднувальна
клемна панель
5mm чи більше
(зазор між дротами)
Провідник занадто Кондуктор вставлений
сильно вставлений не повністю
ЗАБОРОНЕНО ЗАБОРОНЕНО
•
Джерело живлення обладнання 2 відповідає IEC/EN 61000-3-12.
•
Джерело живлення обладнання 2 відповідає стандарту IEC/EN 61000-3-11 і має
бути підключено до відповідної мережі живлення з наступним максимально
допустимим опором системи Z
2 3
зв'яжіться з постачальником, щоб переконатися, що Джерело живлення 2
підключено лише до джерела такого опору або меншого.
2 3
6 ВСТАНОВЛЕННЯ ПУЛЬТА
Підключення
ДИСТАНЦІЙНОГО КЕРУВАННЯ ЯК
КІМНАТНОГО ТЕРМОСТАТА
• Пульт дистанційного керування 3, встановлений на внутрішньому блоці, можна
перемістити в приміщення й використовувати як термостат.
Місце встановлення
• Встановіть на висоті від 1 до 1,5 m від підлоги (місце, де можна визначити
середню кімнатну температуру).
• Встановіть вертикально до стіни.
• Уникайте наступних місць встановлення.
1. Біля вікна тощо під прямим сонячним промінням або прямим повітрям.
2. У тіні або на тильній стороні предметів відхиляється від кімнати потік повітря.
3. Місце, де відбувається конденсація (Пульт дистанційного керування не
захищений від вологи та крапель.)
4. Розташування поблизу джерела тепла.
5. Нерівна поверхня.
• Зберігайте відстань 1 m або більше від телевізора, радіо та ПК. (Причина нечіткого
зображення або шуму)
Електропроводка пульта дистанційного керування
Внутрішній Блок
• Кабель пульта дистанційного керування має бути (2 × мінімум 0,3 mm
подвійною ізоляцією з ПВХ або гумовою оболонкою. Загальна довжина кабелю
не повинна перевищувати 50 m.
• Будьте уважні, щоб не підключити кабелі до інших клем внутрішнього блоку
(наприклад, до клеми джерела живлення). Може виникнути несправність.
• Не з'єднуйте разом із проводами джерела живлення та не зберігайте в одній
металевій трубі. Може виникнути помилка в роботі.
Зніміть пульт дистанційного керування з внутрішнього блоку
1. Зніміть ліву декоративну панель g і праву декоративну панель h з передньої
панелі 1, обережно натиснувши на панелі ззаду.
2. Відкрутіть 4 гвинти та вийміть тримач із пультом дистанційного керування 3.
= 0,123 Оhm ( ) на інтерфейсі. Будь ласка,
max
Пульт дистанційного керування
Проводка пульта дистанційного
керування (постачається на місці)
• Немає полярності
Термінал для проводки пульта дистанційного керування
Обережно
натисніть ззаду
Витягніть 4 болти
1
2
2 ) з
