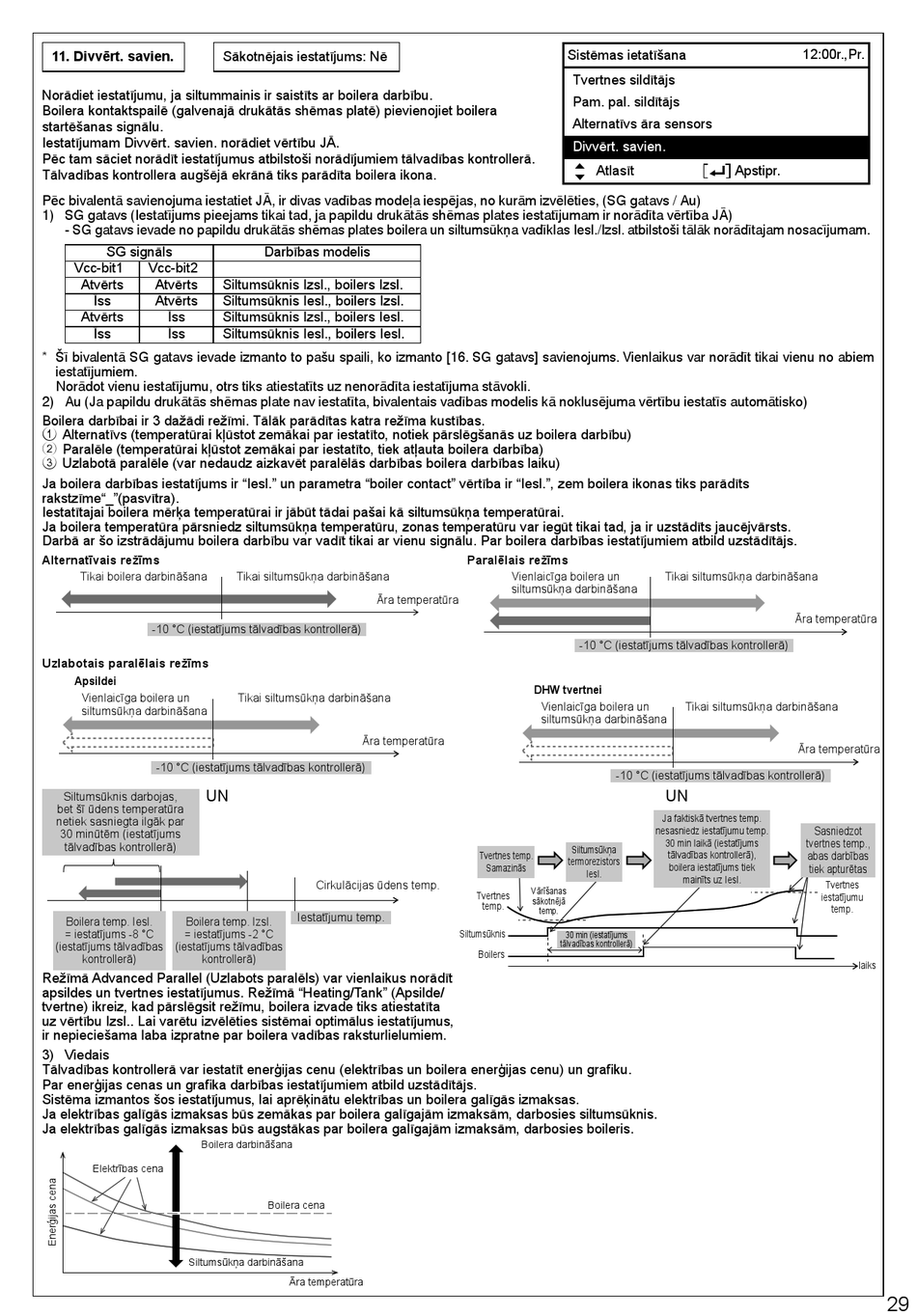

11. Divvērt. savien.
Norādiet iestatījumu, ja siltummainis ir saistīts ar boilera darbību.
Boilera kontaktspailē (galvenajā drukātās shēmas platē) pievienojiet boilera
startēšanas signālu.
Iestatījumam Divvērt. savien. norādiet vērtību JĀ.
Pēc tam sāciet norādīt iestatījumus atbilstoši norādījumiem tālvadības kontrollerā.
Tālvadības kontrollera augšējā ekrānā tiks parādīta boilera ikona.
Pēc bivalentā savienojuma iestatiet JĀ, ir divas vadības modeļa iespējas, no kurām izvēlēties, (SG gatavs / Au)
1) SG gatavs (Iestatījums pieejams tikai tad, ja papildu drukātās shēmas plates iestatījumam ir norādīta vērtība JĀ)

- SG gatavs ievade no papildu drukātās shēmas plates boilera un siltumsūkņa vadīklas Iesl./Izsl. atbilstoši tālāk norādītajam nosacījumam.
SG signāls
Vcc-bit1 Vcc-bit2
Atvērts Atvērts
Īss Atvērts
Atvērts Īss
Īss Īss
*  Š ī bivalentā SG gatavs ievade izmanto to pašu spaili, ko izmanto [16. SG gatavs] savienojums. Vienlaikus var norādīt tikai vienu no abiem
iestatījumiem.
 Norādot vienu iestatījumu, otrs tiks atiestatīts uz nenorādīta iestatījuma stāvokli.
2) Au (Ja papildu drukātās shēmas plate nav iestatīta, bivalentais vadības modelis kā noklusējuma vērtību iestatīs automātisko)
Boilera darbībai ir 3 dažādi režīmi. Tālāk parādītas katra režīma kustības.
1 Alternatīvs (temperatūrai kļūstot zemākai par iestatīto, notiek pārslēgšanās uz boilera darbību)
2 Paralēle (temperatūrai kļūstot zemākai par iestatīto, tiek atļauta boilera darbība)
3 Uzlabotā paralēle (var nedaudz aizkavēt paralēlās darbības boilera darbības laiku)
Ja boilera darbības iestatījums ir "Iesl." un parametra "boiler contact" vērtība ir "Iesl.", zem boilera ikonas tiks parādīts
rakstzīme"_"(pasvītra).
Iestatītajai boilera mērķa temperatūrai ir jābūt tādai pašai kā siltumsūkņa temperatūrai.
Ja boilera temperatūra pārsniedz siltumsūkņa temperatūru, zonas temperatūru var iegūt tikai tad, ja ir uzstādīts jaucējvārsts.
Darbā ar šo izstrādājumu boilera darbību var vadīt tikai ar vienu signālu. Par boilera darbības iestatījumiem atbild uzstādītājs.
Alternatīvais režīms
Tikai boilera darbināšana
-10 °C (iestatījums tālvadības kontrollerā)
Uzlabotais paralēlais režīms
Apsildei
Vienlaicīga boilera un
siltumsūkņa darbināšana
-10 °C (iestatījums tālvadības kontrollerā)
UN
Siltumsūknis darbojas,
bet šī ūdens temperatūra
netiek sasniegta ilgāk par
30 minūtēm (iestatījums
tālvadības kontrollerā)
Boilera temp. Iesl. Boilera temp. Izsl.
= iestatījums -8 °C = iestatījums -2 °C
(iestatījums tālvadības (iestatījums tālvadības
kontrollerā) kontrollerā)
Režīmā Advanced Parallel (Uzlabots paralēls) var vienlaikus norādīt
apsildes un tvertnes iestatījumus. Režīmā "Heating/Tank" (Apsilde/
tvertne) ikreiz, kad pārslēgsit režīmu, boilera izvade tiks atiestatīta
uz vērtību Izsl.. Lai varētu izvēlēties sistēmai optimālus iestatījumus,
ir nepieciešama laba izpratne par boilera vadības raksturlielumiem.
3) Viedais
Tālvadības kontrollerā var iestatīt enerģijas cenu (elektrības un boilera enerģijas cenu) un grafi ku.
Par enerģijas cenas un grafi ka darbības iestatījumiem atbild uzstādītājs.
Sistēma izmantos šos iestatījumus, lai aprēķinātu elektrības un boilera galīgās izmaksas.
Ja elektrības galīgās izmaksas būs zemākas par boilera galīgajām izmaksām, darbosies siltumsūknis.
Ja elektrības galīgās izmaksas būs augstākas par boilera galīgajām izmaksām, darbosies boileris.
Boilera darbināšana
Elektrības cena
Siltumsūkņa darbināšana
Sākotnējais iestatījums: Nē
Darbības modelis
Siltumsūknis Izsl., boilers Izsl.
Siltumsūknis Iesl., boilers Izsl.
Siltumsūknis Izsl., boilers Iesl.
Siltumsūknis Iesl., boilers Iesl.
Tikai siltumsūkņa darbināšana
Āra temperatūra
Tikai siltumsūkņa darbināšana
Āra temperatūra
Cirkulācijas ūdens temp.
Iestatījumu temp.
Boilera cena
Āra temperatūra
Sistēmas ietatīšana
Tvertnes sildītājs
Pam. pal. sildītājs
Alternatīvs āra sensors
Divvērt. savien.
Atlasīt
Paralēlais režīms
Vienlaicīga boilera un
siltumsūkņa darbināšana
-10 °C (iestatījums tālvadības kontrollerā)
DHW tvertnei
Vienlaicīga boilera un
siltumsūkņa darbināšana
-10 °C (iestatījums tālvadības kontrollerā)
Siltumsūkņa
Tvertnes temp.
termorezistors
Samazinās
Iesl.
Vārīšanas
Tvertnes
sākotnējā
temp.
temp.
Siltumsūknis
30 min (iestatījums
tālvadības kontrollerā)
Boilers
12:00r.,Pr.
Apstipr.
Tikai siltumsūkņa darbināšana
Āra temperatūra
Tikai siltumsūkņa darbināšana
Āra temperatūra
UN
Ja faktiskā tvertnes temp.
nesasniedz iestatījumu temp. Sasniedzot
30 min laikā (iestatījums tvertnes temp.,
tālvadības kontrollerā),
abas darbības
boilera iestatījums tiek
tiek apturētas
mainīts uz Iesl.
Tvertnes
iestatījumu
temp.
laiks
29
