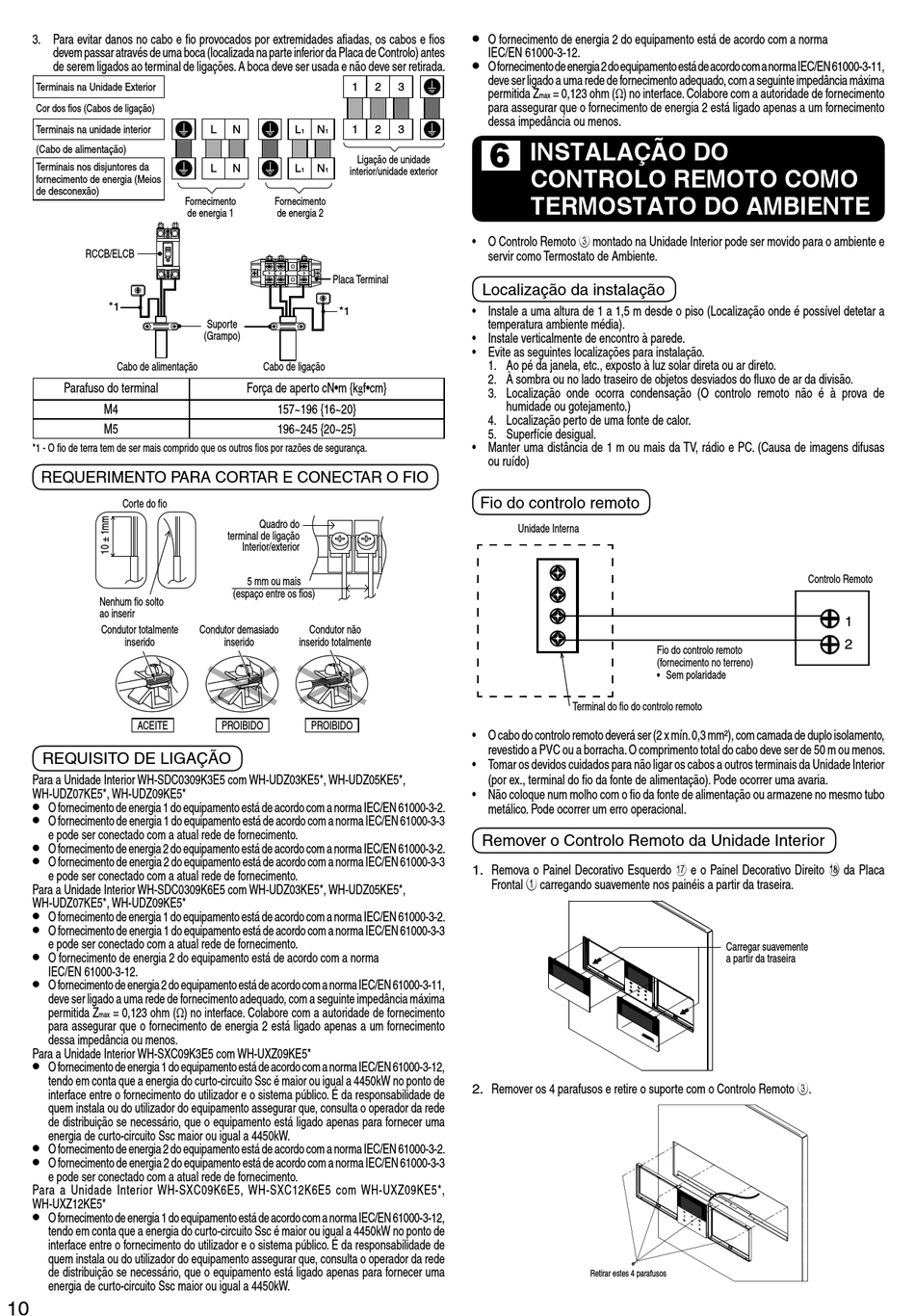

Panasonic WH-SDC0309K3E5 Installationshandbuch Seite 658

3. Para evitar danos no cabo e fi o provocados por extremidades afi adas, os cabos e fi os
devem passar através de uma boca (localizada na parte inferior da Placa de Controlo) antes
de serem ligados ao terminal de ligações. A boca deve ser usada e não deve ser retirada.
Terminais na Unidade Exterior
Cor dos fi os (Cabos de ligação)
Terminais na unidade interior
(Cabo de alimentação)
Terminais nos disjuntores da
fornecimento de energia (Meios
de desconexão)
RCCB/ELCB
*1
Cabo de alimentação
Parafuso do terminal
M4
M5
*1 - O fi o de terra tem de ser mais comprido que os outros fi os por razões de segurança.
REQUERIMENTO PARA CORTAR E CONECTAR O FIO
Corte do fi o
Nenhum fi o solto
ao inserir
Condutor totalmente
inserido
ACEITE
REQUISITO DE LIGAÇÃO
Para a Unidade Interior WH-SDC0309K3E5 com WH-UDZ03KE5*, WH-UDZ05KE5*,
WH-UDZ07KE5*, WH-UDZ09KE5*
•
O fornecimento de energia 1 do equipamento está de acordo com a norma IEC/EN 61000-3-2.
•
O fornecimento de energia 1 do equipamento está de acordo com a norma IEC/EN 61000-3-3
e pode ser conectado com a atual rede de fornecimento.
•
O fornecimento de energia 2 do equipamento está de acordo com a norma IEC/EN 61000-3-2.
•
O fornecimento de energia 2 do equipamento está de acordo com a norma IEC/EN 61000-3-3
e pode ser conectado com a atual rede de fornecimento.
Para a Unidade Interior WH-SDC0309K6E5 com WH-UDZ03KE5*, WH-UDZ05KE5*,
WH-UDZ07KE5*, WH-UDZ09KE5*
•
O fornecimento de energia 1 do equipamento está de acordo com a norma IEC/EN 61000-3-2.
•
O fornecimento de energia 1 do equipamento está de acordo com a norma IEC/EN 61000-3-3
e pode ser conectado com a atual rede de fornecimento.
•
O fornecimento de energia 2 do equipamento está de acordo com a norma
IEC/EN 61000-3-12.
•
O fornecimento de energia 2 do equipamento está de acordo com a norma IEC/EN 61000-3-11,
deve ser ligado a uma rede de fornecimento adequado, com a seguinte impedância máxima
permitida Z = 0,123 ohm ( ) no interface. Colabore com a autoridade de fornecimento
max
para assegurar que o fornecimento de energia 2 está ligado apenas a um fornecimento
dessa impedância ou menos.
Para a Unidade Interior WH-SXC09K3E5 com WH-UXZ09KE5*
•
O fornecimento de energia 1 do equipamento está de acordo com a norma IEC/EN 61000-3-12,
tendo em conta que a energia do curto-circuito Ssc é maior ou igual a 4450kW no ponto de
interface entre o fornecimento do utilizador e o sistema público. É da responsabilidade de
quem instala ou do utilizador do equipamento assegurar que, consulta o operador da rede
de distribuição se necessário, que o equipamento está ligado apenas para fornecer uma
energia de curto-circuito Ssc maior ou igual a 4450kW.
•
O fornecimento de energia 2 do equipamento está de acordo com a norma IEC/EN 61000-3-2.
•
O fornecimento de energia 2 do equipamento está de acordo com a norma IEC/EN 61000-3-3
e pode ser conectado com a atual rede de fornecimento.
Para a Unidade Interior WH-SXC09K6E5, WH-SXC12K6E5 com WH-UXZ09KE5*,
WH-UXZ12KE5*
•
O fornecimento de energia 1 do equipamento está de acordo com a norma IEC/EN 61000-3-12,
tendo em conta que a energia do curto-circuito Ssc é maior ou igual a 4450kW no ponto de
interface entre o fornecimento do utilizador e o sistema público. É da responsabilidade de
quem instala ou do utilizador do equipamento assegurar que, consulta o operador da rede
de distribuição se necessário, que o equipamento está ligado apenas para fornecer uma
energia de curto-circuito Ssc maior ou igual a 4450kW.
10
1
L N L N 1
1 1
Ligação de unidade
L N L N
1 1 interior/unidade exterior
Fornecimento Fornecimento
de energia 1 de energia 2
Placa Terminal
*1
Suporte
(Grampo)
Cabo de ligação
Força de aperto cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25}
Quadro do
terminal de ligação
Interior/exterior
5 mm ou mais
(espaço entre os fi os)
Condutor demasiado Condutor não
inserido inserido totalmente
PROIBIDO PROIBIDO
•
O fornecimento de energia 2 do equipamento está de acordo com a norma
IEC/EN 61000-3-12.
•
O fornecimento de energia 2 do equipamento está de acordo com a norma IEC/EN 61000-3-11,
deve ser ligado a uma rede de fornecimento adequado, com a seguinte impedância máxima
2 3
permitida Z
max
para assegurar que o fornecimento de energia 2 está ligado apenas a um fornecimento
dessa impedância ou menos.
2 3
INSTALAÇÃO DO
6
CONTROLO REMOTO COMO
TERMOSTATO DO AMBIENTE
• O Controlo Remoto 3 montado na Unidade Interior pode ser movido para o ambiente e
servir como Termostato de Ambiente.
Localização da instalação
• Instale a uma altura de 1 a 1,5 m desde o piso (Localização onde é possível detetar a
temperatura ambiente média).
• Instale verticalmente de encontro à parede.
• Evite as seguintes localizações para instalação.
1. Ao pé da janela, etc., exposto à luz solar direta ou ar direto.
2. À sombra ou no lado traseiro de objetos desviados do fl uxo de ar da divisão.
3. Localização onde ocorra condensação (O controlo remoto não é à prova de
humidade ou gotejamento.)
4. Localização perto de uma fonte de calor.
5. Superfície desigual.
• Manter uma distância de 1 m ou mais da TV, rádio e PC. (Causa de imagens difusas
ou ruído)
Fio do controlo remoto
Unidade Interna
• O cabo do controlo remoto deverá ser (2 x mín. 0,3 mm²), com camada de duplo isolamento,
revestido a PVC ou a borracha. O comprimento total do cabo deve ser de 50 m ou menos.
• Tomar os devidos cuidados para não ligar os cabos a outros terminais da Unidade Interior
(por ex., terminal do fi o da fonte de alimentação). Pode ocorrer uma avaria.
• Não coloque num molho com o fi o da fonte de alimentação ou armazene no mesmo tubo
metálico. Pode ocorrer um erro operacional.
Remover o Controlo Remoto da Unidade Interior
1. Remova o Painel Decorativo Esquerdo g e o Painel Decorativo Direito h da Placa
Frontal 1 carregando suavemente nos painéis a partir da traseira.
2. Remover os 4 parafusos e retire o suporte com o Controlo Remoto 3.
= 0,123 ohm ( ) no interface. Colabore com a autoridade de fornecimento
Fio do controlo remoto
(fornecimento no terreno)
• Sem polaridade
Terminal do fi o do controlo remoto
Carregar suavemente
a partir da traseira
Retirar estes 4 parafusos
Controlo Remoto
1
