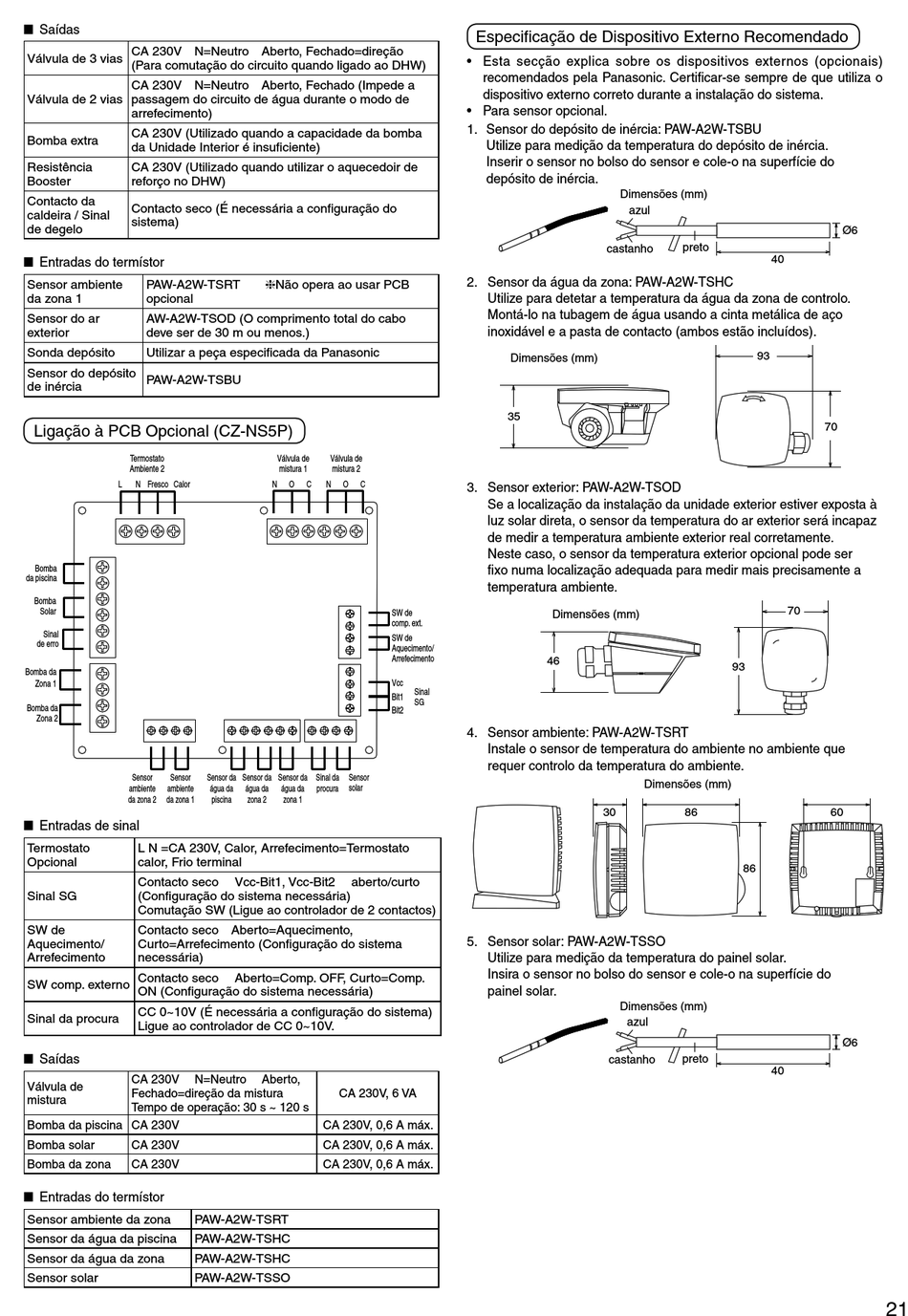

Panasonic WH-SDC0309K3E5 Installationshandbuch Seite 669

 Saídas
CA 230V N=Neutro Aberto, Fechado=direção
Válvula de 3 vias
(Para comutação do circuito quando ligado ao DHW)
CA 230V N=Neutro Aberto, Fechado (Impede a
Válvula de 2 vias passagem do circuito de água durante o modo de
arrefecimento)
CA 230V (Utilizado quando a capacidade da bomba
Bomba extra
da Unidade Interior é insufi ciente)
Resistência CA 230V (Utilizado quando utilizar o aquecedoir de
Booster reforço no DHW)
Contacto da
Contacto seco (É necessária a confi guração do
caldeira / Sinal
sistema)
de degelo
 Entradas do termístor
Sensor ambiente PAW-A2W-TSRT
da zona 1 opcional
Sensor do ar AW-A2W-TSOD (O comprimento total do cabo
exterior deve ser de 30 m ou menos.)
Sonda depósito Utilizar a peça especifi cada da Panasonic
Sensor do depósito
PAW-A2W-TSBU
de inércia
Ligação à PCB Opcional (CZ-NS5P)
Termostato
Ambiente 2
L N Fresco Calor
Bomba
da piscina
Bomba
Solar
Sinal
de erro
Bomba da
Zona 1
Bomba da
Zona 2
Sensor Sensor
ambiente ambiente
da zona 2 da zona 1
 Entradas de sinal
Termostato L N =CA 230V, Calor, Arrefecimento=Termostato
Opcional calor, Frio terminal
Contacto seco
Sinal SG (Confi guração do sistema necessária)
Comutação SW (Ligue ao controlador de 2 contactos)
SW de Contacto seco Aberto=Aquecimento,
Aquecimento/ Curto=Arrefecimento (Confi guração do sistema
Arrefecimento necessária)
Contacto seco
SW comp. externo
ON (Confi guração do sistema necessária)
CC 0~10V (É necessária a confi guração do sistema)
Sinal da procura
Ligue ao controlador de CC 0~10V.
 Saídas
CA 230V
Válvula de
Fechado=direção da mistura
mistura
Tempo de operação: 30 s ~ 120 s
Bomba da piscina CA 230V
Bomba solar CA 230V
Bomba da zona CA 230V
 Entradas do termístor
Sensor ambiente da zona
Sensor da água da piscina
Sensor da água da zona
Sensor solar
Não opera ao usar PCB
Válvula de Válvula de
mistura 1 mistura 2
N O C N O C
Sensor da Sensor da Sensor da Sinal da Sensor
solar
água da água da água da procura
piscina zona 2 zona 1
Vcc-Bit1, Vcc-Bit2 aberto/curto
Aberto=Comp. OFF, Curto=Comp.
N=Neutro Aberto,
CA 230V, 6 VA
CA 230V, 0,6 A máx.
CA 230V, 0,6 A máx.
CA 230V, 0,6 A máx.
PAW-A2W-TSRT
PAW-A2W-TSHC
PAW-A2W-TSHC
PAW-A2W-TSSO
Especifi cação de Dispositivo Externo Recomendado
• Esta secção explica sobre os dispositivos externos (opcionais)
recomendados pela Panasonic. Certifi car-se sempre de que utiliza o
dispositivo externo correto durante a instalação do sistema.
• Para sensor opcional.
1. Sensor do depósito de inércia: PAW-A2W-TSBU
Utilize para medição da temperatura do depósito de inércia.
Inserir o sensor no bolso do sensor e cole-o na superfície do
depósito de inércia.
2. Sensor da água da zona: PAW-A2W-TSHC
Utilize para detetar a temperatura da água da zona de controlo.
Montá-lo na tubagem de água usando a cinta metálica de aço
inoxidável e a pasta de contacto (ambos estão incluídos).
Dimensões (mm)
35
3. Sensor exterior: PAW-A2W-TSOD
Se a localização da instalação da unidade exterior estiver exposta à
luz solar direta, o sensor da temperatura do ar exterior será incapaz
de medir a temperatura ambiente exterior real corretamente.
Neste caso, o sensor da temperatura exterior opcional pode ser
fi xo numa localização adequada para medir mais precisamente a
temperatura ambiente.
SW de Dimensões (mm)
comp. ext.
SW de
Aquecimento/
Arrefecimento
46
Vcc
Sinal
Bit1
SG
Bit2
4. Sensor ambiente: PAW-A2W-TSRT
Instale o sensor de temperatura do ambiente no ambiente que
requer controlo da temperatura do ambiente.
5. Sensor solar: PAW-A2W-TSSO
Utilize para medição da temperatura do painel solar.
Insira o sensor no bolso do sensor e cole-o na superfície do
painel solar.
Dimensões (mm)
azul
preto
castanho
40
93
93
Dimensões (mm)
30 86
86
Dimensões (mm)
azul
preto
castanho
40
Ø6
70
70
60
Ø6
21
