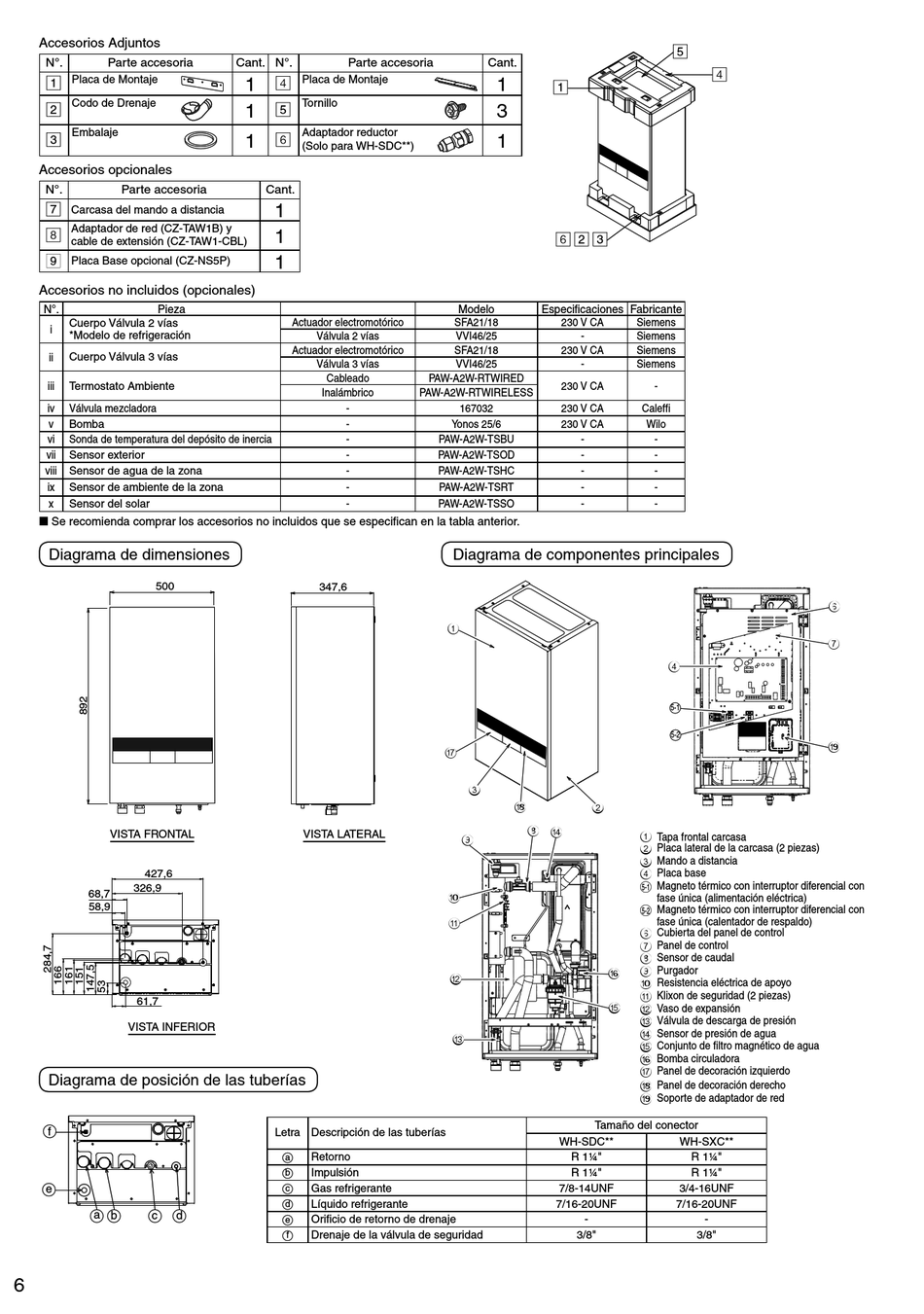

Panasonic WH-SDC0309K3E5 Installationshandbuch Seite 42

Accesorios Adjuntos
N°. Parte accesoria
Placa de Montaje
1
Codo de Drenaje
2
Embalaje
3
Accesorios opcionales
N°. Parte accesoria
7
Carcasa del mando a distancia
Adaptador de red (CZ-TAW1B) y
8
cable de extensión (CZ-TAW1-CBL)
9
Placa Base opcional (CZ-NS5P)
Accesorios no incluidos (opcionales)
N°. Pieza
Cuerpo Válvula 2 vías
i
*Modelo de refrigeración
Cuerpo Válvula 3 vías
ii
iii Termostato Ambiente
iv Válvula mezcladora
v Bomba
vi Sonda de temperatura del depósito de inercia
vii Sensor exterior
viii Sensor de agua de la zona
ix Sensor de ambiente de la zona
x Sensor del solar
 Se recomienda comprar los accesorios no incluidos que se especifi can en la tabla anterior.
Diagrama de dimensiones
500
VISTA FRONTAL
427,6
326,9
68,7
58,9
61,7
VISTA INFERIOR
Diagrama de posición de las tuberías
f
e
a b
c d
6
Cant. N°. Parte accesoria
Placa de Montaje
1
4
Tornillo
1
5
Adaptador reductor
1
6
(Solo para WH-SDC**)
Cant.
1
1
1
Actuador electromotórico
Válvula 2 vías
Actuador electromotórico
Válvula 3 vías
Cableado
Inalámbrico
-
-
-
-
-
-
-
347,6
VISTA LATERAL
Letra Descripción de las tuberías
Retorno
a
Impulsión
b
Gas refrigerante
c
Líquido refrigerante
d
Orifi cio de retorno de drenaje
e
Drenaje de la válvula de seguridad
f
Cant.
1
1
3
1
6 2
Modelo Especifi caciones Fabricante
SFA21/18 230 V CA
VVI46/25 -
SFA21/18 230 V CA
VVI46/25 -
PAW-A2W-RTWIRED
230 V CA
PAW-A2W-RTWIRELESS
167032 230 V CA
Yonos 25/6 230 V CA
PAW-A2W-TSBU -
PAW-A2W-TSOD -
PAW-A2W-TSHC -
PAW-A2W-TSRT -
PAW-A2W-TSSO -
Diagrama de componentes principales
1
g
3
h
8
d
9
0
a
b
c
WH-SDC**
R 1¼"
R 1¼"
7/8-14UNF
7/16-20UNF
-
3/8"
5
4
3
Siemens
Siemens
Siemens
Siemens
-
Caleffi
Wilo
-
-
-
-
-
4
5-1
5-2
2
1 Tapa frontal carcasa
2 Placa lateral de la carcasa (2 piezas)
3 Mando a distancia
4 Placa base
Magneto térmico con interruptor diferencial con
5-1
fase única (alimentación eléctrica)
Magneto térmico con interruptor diferencial con
5-2
fase única (calentador de respaldo)
6 Cubierta del panel de control
7 Panel de control
8 Sensor de caudal
9 Purgador
f
0 Resistencia eléctrica de apoyo
a Klixon de seguridad (2 piezas)
e
b Vaso de expansión
c Válvula de descarga de presión
d Sensor de presión de agua
e Conjunto de fi ltro magnético de agua
f Bomba circuladora
g Panel de decoración izquierdo
h Panel de decoración derecho
i Soporte de adaptador de red
Tamaño del conector
WH-SXC**
R 1¼"
R 1¼"
3/4-16UNF
7/16-20UNF
-
3/8"
6
7
i
