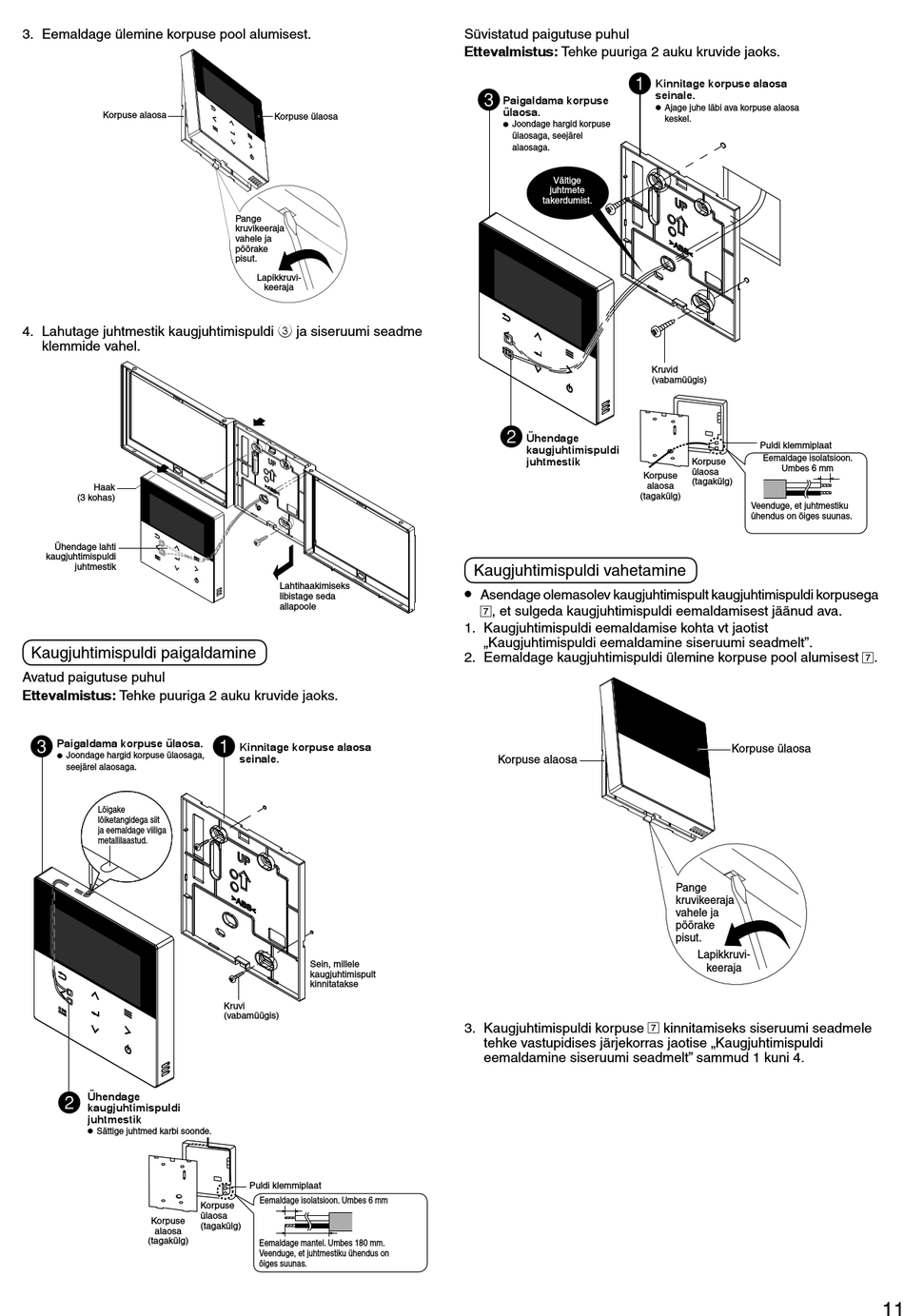

3. Eemaldage ülemine korpuse pool alumisest.
Korpuse alaosa
4. Lahutage juhtmestik kaugjuhtimispuldi 3 ja siseruumi seadme
klemmide vahel.
Haak
(3 kohas)
Ühendage lahti
kaugjuhtimispuldi
juhtmestik
Kaugjuhtimispuldi paigaldamine
Avatud paigutuse puhul
Ettevalmistus: Tehke puuriga 2 auku kruvide jaoks.
Paigaldama korpuse ülaosa.
•
Joondage hargid korpuse ülaosaga,
seejärel alaosaga.
Lõigake
lõiketangidega siit
ja eemaldage viiliga
metallilaastud.
Ühendage
kaugjuhtimispuldi
juhtmestik
•
Sättige juhtmed karbi soonde.
Korpuse
alaosa
(tagakülg)
Korpuse ülaosa
Pange
kruvikeeraja
vahele ja
pöörake
pisut.
Lapikkruvi-
keeraja
Lahtihaakimiseks
libistage seda
allapoole
Kinnitage korpuse alaosa
seinale.
Sein, millele
kaugjuhtimispult
kinnitatakse
Kruvi
(vabamüügis)
Puldi klemmiplaat
Eemaldage isolatsioon. Umbes 6 mm
Korpuse
ülaosa
(tagakülg)
Eemaldage mantel. Umbes 180 mm.
Veenduge, et juhtmestiku ühendus on
õiges suunas.
Süvistatud paigutuse puhul
Ettevalmistus: Tehke puuriga 2 auku kruvide jaoks.
Paigaldama korpuse
ülaosa.
•
Joondage hargid korpuse
ülaosaga, seejärel
alaosaga.
Vältige
juhtmete
takerdumist.
Ühendage
kaugjuhtimispuldi
juhtmestik
Kaugjuhtimispuldi vahetamine
•
Asendage olemasolev kaugjuhtimispult kaugjuhtimispuldi korpusega
7 , et sulgeda kaugjuhtimispuldi eemaldamisest jäänud ava.
1. Kaugjuhtimispuldi eemaldamise kohta vt jaotist
„Kaugjuhtimispuldi eemaldamine siseruumi seadmelt".
2. Eemaldage kaugjuhtimispuldi ülemine korpuse pool alumisest 7 .
Korpuse alaosa
3. Kaugjuhtimispuldi korpuse 7 kinnitamiseks siseruumi seadmele
tehke vastupidises järjekorras jaotise „Kaugjuhtimispuldi
eemaldamine siseruumi seadmelt" sammud 1 kuni 4.
Kinnitage korpuse alaosa
seinale.
•
Ajage juhe läbi ava korpuse alaosa
keskel.
Kruvid
(vabamüügis)
Puldi klemmiplaat
Eemaldage isolatsioon.
Korpuse
Umbes 6 mm
ülaosa
Korpuse
(tagakülg)
alaosa
(tagakülg)
Veenduge, et juhtmestiku
ühendus on õiges suunas.
Korpuse ülaosa
Pange
kruvikeeraja
vahele ja
pöörake
pisut.
Lapikkruvi-
keeraja
