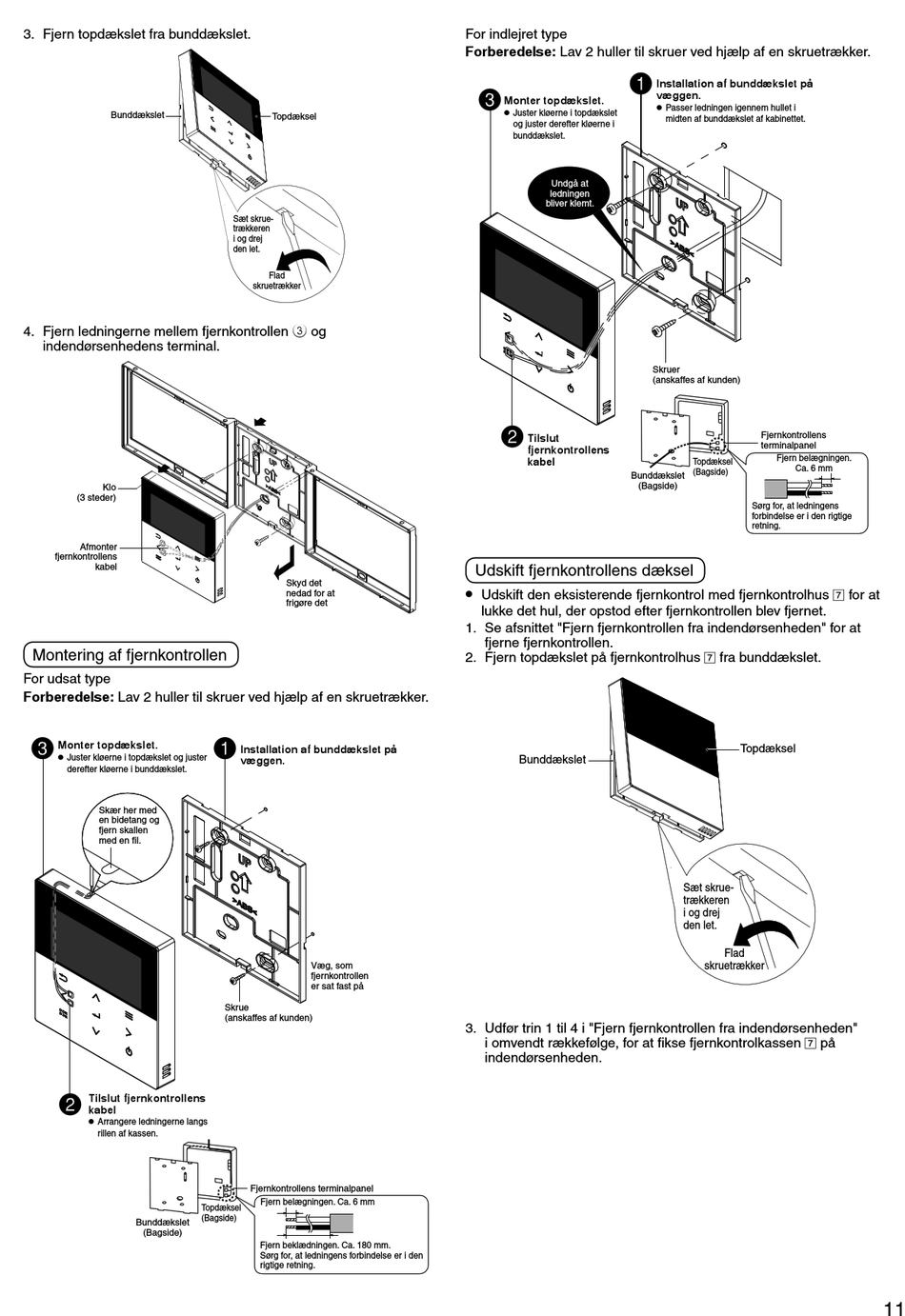

Panasonic WH-SDC0309K3E5 Installationshandbuch Seite 371

3. Fjern topdækslet fra bunddækslet.
Bunddækslet
4. Fjern ledningerne mellem fjernkontrollen 3 og
indendørsenhedens terminal.
Klo
(3 steder)
Afmonter
fjernkontrollens
kabel
Montering af fjernkontrollen
For udsat type
Forberedelse: Lav 2 huller til skruer ved hjælp af en skruetrækker.
Monter topdækslet.
•
Juster kløerne i topdækslet og juster
derefter kløerne i bunddækslet.
Skær her med
en bidetang og
fjern skallen
med en fi l.
Tilslut fjernkontrollens
kabel
•
Arrangere ledningerne langs
rillen af kassen.
Bunddækslet
(Bagside)
Topdæksel
Sæt skrue-
trækkeren
i og drej
den let.
Flad
skruetrækker
Skyd det
nedad for at
frigøre det
Installation af bunddækslet på
væggen.
Væg, som
fjernkontrollen
er sat fast på
Skrue
(anskaffes af kunden)
Fjernkontrollens terminalpanel
Fjern belægningen. Ca. 6 mm
Topdæksel
(Bagside)
Fjern beklædningen. Ca. 180 mm.
Sørg for, at ledningens forbindelse er i den
rigtige retning.
For indlejret type
Forberedelse: Lav 2 huller til skruer ved hjælp af en skruetrækker.
Monter topdækslet.
•
Juster kløerne i topdækslet
og juster derefter kløerne i
bunddækslet.
Undgå at
ledningen
bliver klemt.
Tilslut
fjernkontrollens
kabel
Bunddækslet
Udskift fjernkontrollens dæksel
•
Udskift den eksisterende fjernkontrol med fjernkontrolhus 7 for at
lukke det hul, der opstod efter fjernkontrollen blev fjernet.
1. Se afsnittet "Fjern fjernkontrollen fra indendørsenheden" for at
fjerne fjernkontrollen.
2. Fjern topdækslet på fjernkontrolhus 7 fra bunddækslet.
Bunddækslet
3. Udfør trin 1 til 4 i "Fjern fjernkontrollen fra indendørsenheden"
i omvendt rækkefølge, for at fi kse fjernkontrolkassen 7 på
indendørsenheden.
Installation af bunddækslet på
væggen.
•
Passer ledningen igennem hullet i
midten af bunddækslet af kabinettet.
Skruer
(anskaffes af kunden)
Fjernkontrollens
terminalpanel
Fjern belægningen.
Topdæksel
Ca. 6 mm
(Bagside)
(Bagside)
Sørg for, at ledningens
forbindelse er i den rigtige
retning.
Topdæksel
Sæt skrue-
trækkeren
i og drej
den let.
Flad
skruetrækker
