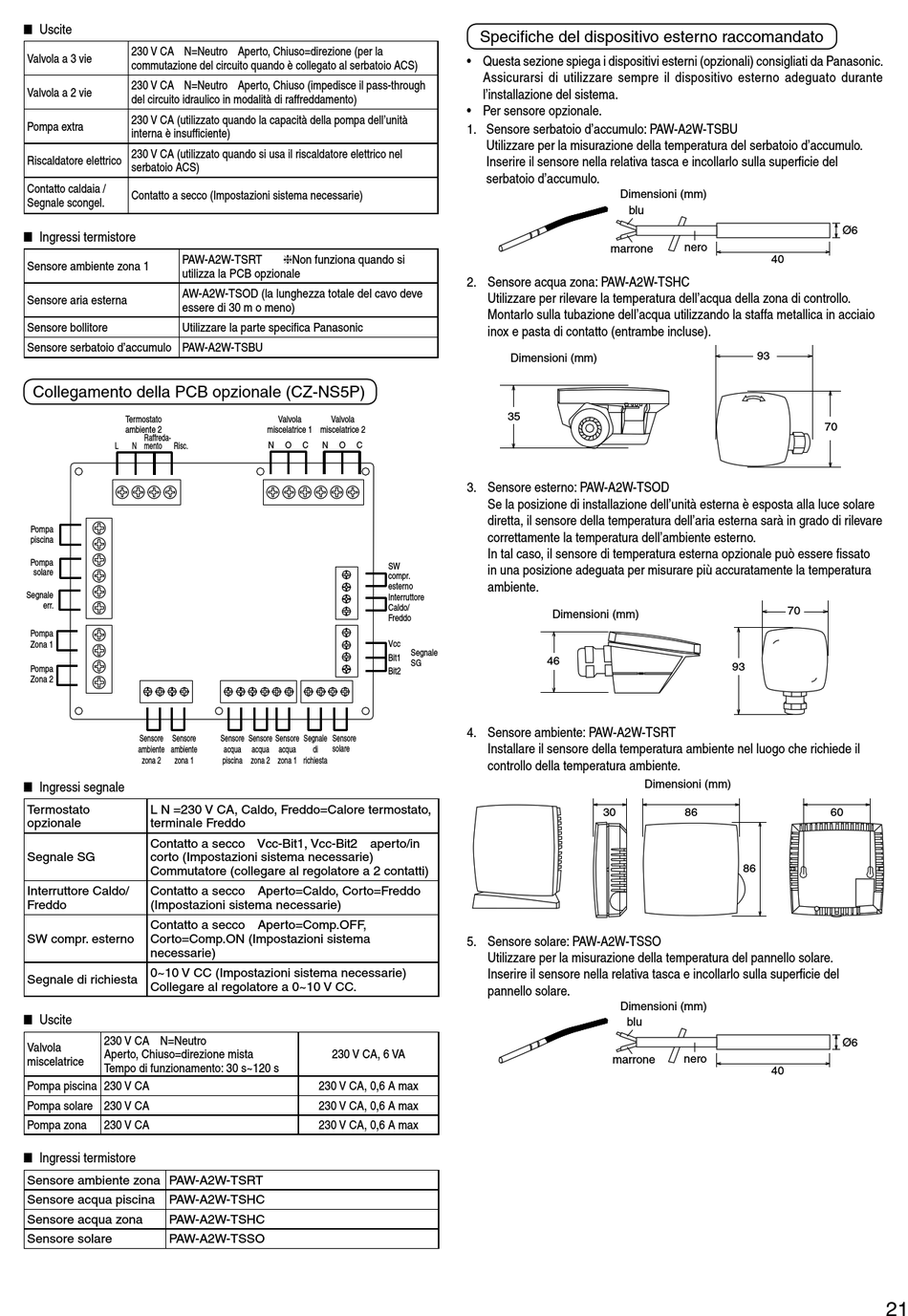

 Uscite
230 V CA N=Neutro Aperto, Chiuso=direzione (per la
Valvola a 3 vie
commutazione del circuito quando è collegato al serbatoio ACS)
230 V CA N=Neutro Aperto, Chiuso (impedisce il pass-through
Valvola a 2 vie
del circuito idraulico in modalità di raffreddamento)
230 V CA (utilizzato quando la capacità della pompa dell'unità
Pompa extra
interna è insuffi ciente)
230 V CA (utilizzato quando si usa il riscaldatore elettrico nel
Riscaldatore elettrico
serbatoio ACS)
Contatto caldaia /
Contatto a secco (Impostazioni sistema necessarie)
Segnale scongel.
 Ingressi termistore
PAW-A2W-TSRT
Sensore ambiente zona 1
utilizza la PCB opzionale
AW-A2W-TSOD (la lunghezza totale del cavo deve
Sensore aria esterna
essere di 30 m o meno)
Sensore bollitore Utilizzare la parte specifi ca Panasonic
Sensore serbatoio d'accumulo PAW-A2W-TSBU
Collegamento della PCB opzionale (CZ-NS5P)
Termostato
ambiente 2
Raffreda-
L N mento Risc.
Pompa
piscina
Pompa
solare
Segnale
err.
Pompa
Zona 1
Pompa
Zona 2
Sensore Sensore
ambiente ambiente
zona 2 zona 1
 Ingressi segnale
Termostato L N =230 V CA, Caldo, Freddo=Calore termostato,
opzionale terminale Freddo
Contatto a secco Vcc-Bit1, Vcc-Bit2 aperto/in
Segnale SG corto (Impostazioni sistema necessarie)
Commutatore (collegare al regolatore a 2 contatti)
Interruttore Caldo/ Contatto a secco Aperto=Caldo, Corto=Freddo
Freddo (Impostazioni sistema necessarie)
Contatto a secco Aperto=Comp.OFF,
SW compr. esterno Corto=Comp.ON (Impostazioni sistema
necessarie)
0~10 V CC (Impostazioni sistema necessarie)
Segnale di richiesta
Collegare al regolatore a 0~10 V CC.
 Uscite
230 V CA N=Neutro
Valvola
Aperto, Chiuso=direzione mista
miscelatrice
Tempo di funzionamento: 30 s~120 s
Pompa piscina 230 V CA
Pompa solare 230 V CA
Pompa zona 230 V CA
 Ingressi termistore
Sensore ambiente zona PAW-A2W-TSRT
Sensore acqua piscina PAW-A2W-TSHC
Sensore acqua zona PAW-A2W-TSHC
Sensore solare PAW-A2W-TSSO
Non funziona quando si
Valvola Valvola
miscelatrice 1 miscelatrice 2
N O C N O C
SW
compr.
esterno
Interruttore
Caldo/
Freddo
Vcc
Bit1
Bit2
Sensore Sensore Sensore Segnale Sensore
solare
acqua acqua acqua di
piscina zona 2 zona 1 richiesta
230 V CA, 6 VA
230 V CA, 0,6 A max
230 V CA, 0,6 A max
230 V CA, 0,6 A max
Specifi che del dispositivo esterno raccomandato
• Questa sezione spiega i dispositivi esterni (opzionali) consigliati da Panasonic.
Assicurarsi di utilizzare sempre il dispositivo esterno adeguato durante
l'installazione del sistema.
• Per sensore opzionale.
1. Sensore serbatoio d'accumulo: PAW-A2W-TSBU
Utilizzare per la misurazione della temperatura del serbatoio d'accumulo.
Inserire il sensore nella relativa tasca e incollarlo sulla superfi cie del
serbatoio d'accumulo.
2. Sensore acqua zona: PAW-A2W-TSHC
Utilizzare per rilevare la temperatura dell'acqua della zona di controllo.
Montarlo sulla tubazione dell'acqua utilizzando la staffa metallica in acciaio
inox e pasta di contatto (entrambe incluse).
Dimensioni (mm)
35
3. Sensore esterno: PAW-A2W-TSOD
Se la posizione di installazione dell'unità esterna è esposta alla luce solare
diretta, il sensore della temperatura dell'aria esterna sarà in grado di rilevare
correttamente la temperatura dell'ambiente esterno.
In tal caso, il sensore di temperatura esterna opzionale può essere fi ssato
in una posizione adeguata per misurare più accuratamente la temperatura
ambiente.
Dimensioni (mm)
Segnale
46
SG
4. Sensore ambiente: PAW-A2W-TSRT
Installare il sensore della temperatura ambiente nel luogo che richiede il
controllo della temperatura ambiente.
5. Sensore solare: PAW-A2W-TSSO
Utilizzare per la misurazione della temperatura del pannello solare.
Inserire il sensore nella relativa tasca e incollarlo sulla superfi cie del
pannello solare.
Dimensioni (mm)
blu
nero
marrone
40
93
93
Dimensioni (mm)
30 86
86
Dimensioni (mm)
blu
nero
marrone
40
Ø6
70
70
60
Ø6
21
