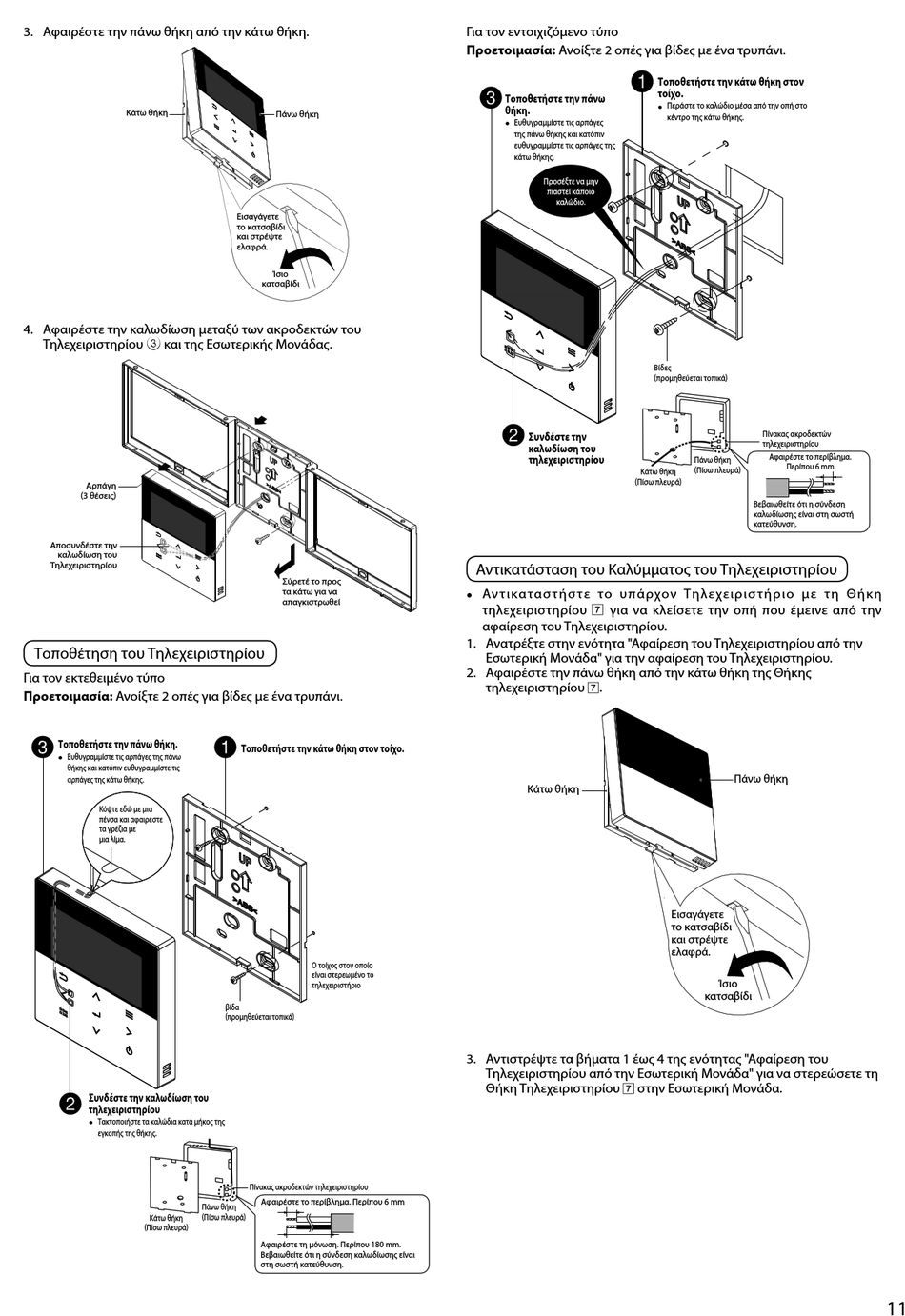

3. Αφαιρέστε την πάνω θήκη από την κάτω θήκη.
Κάτω θήκη
4. Αφαιρέστε την καλωδίωση μεταξύ των ακροδεκτών του
Τηλεχειριστηρίου 3 και της Εσωτερικής Μονάδας.
Αρπάγη
(3 θέσεις)
Αποσυνδέστε την
καλωδίωση του
Τηλεχειριστηρίου
Τοποθέτηση του Τηλεχειριστηρίου
Για τον εκτεθειμένο τύπο
Προετοιμασία: Ανοίξτε 2 οπές για βίδες με ένα τρυπάνι.
Τοποθετήστε την πάνω θήκη.
•
Ευθυγραμμίστε τις αρπάγες της πάνω
θήκης και κατόπιν ευθυγραμμίστε τις
αρπάγες της κάτω θήκης.
Κόψτε εδώ με μια
πένσα και αφαιρέστε
τα γρέζια με
μια λίμα.
Συνδέστε την καλωδίωση του
τηλεχειριστηρίου
•
Τακτοποιήστε τα καλώδια κατά μήκος της
εγκοπής της θήκης.
Κάτω θήκη
(Πίσω πλευρά)
Πάνω θήκη
Εισαγάγετε
το κατσαβίδι
και στρέψτε
ελαφρά.
Ίσιο
κατσαβίδι
Σύρετέ το προς
τα κάτω για να
απαγκιστρωθεί
Τοποθετήστε την κάτω θήκη στον τοίχο.
Ο τοίχος στον οποίο
είναι στερεωμένο το
τηλεχειριστήριο
βίδα
(προμηθεύεται τοπικά)
Πίνακας ακροδεκτών τηλεχειριστηρίου
Αφαιρέστε το περίβλημα. Περίπου 6 mm
Πάνω θήκη
(Πίσω πλευρά)
Αφαιρέστε τη μόνωση. Περίπου 180 mm.
Βεβαιωθείτε ότι η σύνδεση καλωδίωσης είναι
στη σωστή κατεύθυνση.
Για τον εντοιχιζόμενο τύπο
Προετοιμασία: Ανοίξτε 2 οπές για βίδες με ένα τρυπάνι.
Τοποθετήστε την πάνω
θήκη.
•
Ευθυγραμμίστε τις αρπάγες
της πάνω θήκης και κατόπιν
ευθυγραμμίστε τις αρπάγες της
κάτω θήκης.
Προσέξτε να μην
πιαστεί κάποιο
καλώδιο.
Συνδέστε την
καλωδίωση του
τηλεχειριστηρίου
(Πίσω πλευρά)
Αντικατάσταση του Καλύμματος του Τηλεχειριστηρίου
•
Αν τικατασ τήσ τε το υπάρχον Τηλεχειρισ τήριο με τη Θήκη
τηλεχειριστηρίου 7 για να κλείσετε την οπή που έμεινε από την
αφαίρεση του Τηλεχειριστηρίου.
1. Ανατρέξτε στην ενότητα "Αφαίρεση του Τηλεχειριστηρίου από την
Εσωτερική Μονάδα" για την αφαίρεση του Τηλεχειριστηρίου.
2. Αφαιρέστε την πάνω θήκη από την κάτω θήκη της Θήκης
τηλεχειριστηρίου 7 .
Κάτω θήκη
3. Αντιστρέψτε τα βήματα 1 έως 4 της ενότητας "Αφαίρεση του
Τηλεχειριστηρίου από την Εσωτερική Μονάδα" για να στερεώσετε τη
Θήκη Τηλεχειριστηρίου 7 στην Εσωτερική Μονάδα.
Τοποθετήστε την κάτω θήκη στον
τοίχο.
•
Περάστε το καλώδιο μέσα από την οπή στο
κέντρο της κάτω θήκης.
Βίδες
(προμηθεύεται τοπικά)
Πίνακας ακροδεκτών
τηλεχειριστηρίου
Αφαιρέστε το περίβλημα.
Πάνω θήκη
Περίπου 6 mm
(Πίσω πλευρά)
Κάτω θήκη
Βεβαιωθείτε ότι η σύνδεση
καλωδίωσης είναι στη σωστή
κατεύθυνση.
Πάνω θήκη
Εισαγάγετε
το κατσαβίδι
και στρέψτε
ελαφρά.
Ίσιο
κατσαβίδι
11
