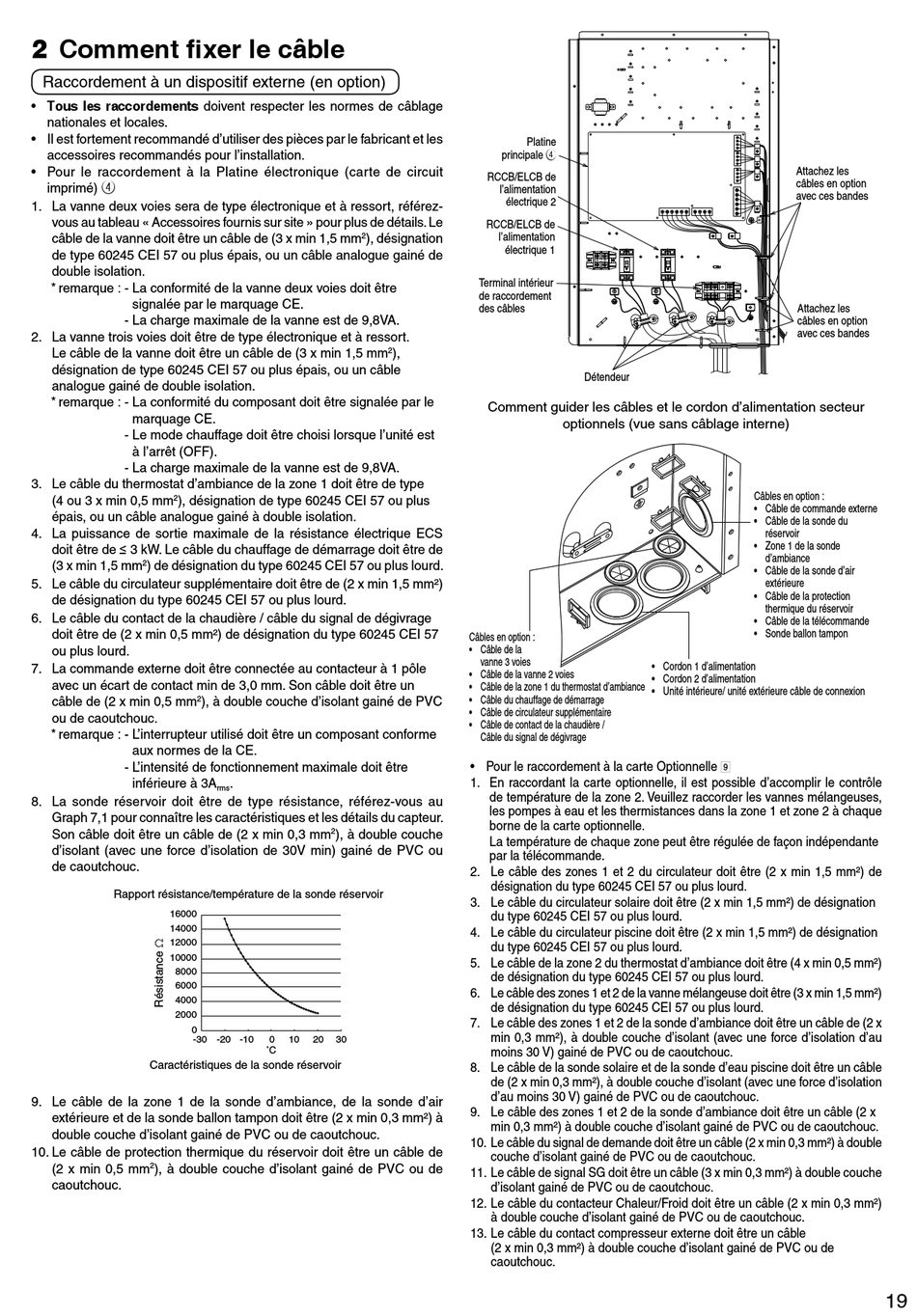

2 Comment fi xer le câble
Raccordement à un dispositif externe (en option)
• Tous les raccordements doivent respecter les normes de câblage
nationales et locales.
• Il est fortement recommandé d'utiliser des pièces par le fabricant et les
accessoires recommandés pour l'installation.
• Pour le raccordement à la Platine électronique (carte de circuit
imprimé) 4
1. La vanne deux voies sera de type électronique et à ressort, référez-
vous au tableau « Accessoires fournis sur site » pour plus de détails. Le
câble de la vanne doit être un câble de (3 x min 1,5 mm
de type 60245 CEI 57 ou plus épais, ou un câble analogue gainé de
double isolation.
* remarque : - La conformité de la vanne deux voies doit être
signalée par le marquage CE.
- La charge maximale de la vanne est de 9,8VA.
2. La vanne trois voies doit être de type électronique et à ressort.
Le câble de la vanne doit être un câble de (3 x min 1,5 mm
désignation de type 60245 CEI 57 ou plus épais, ou un câble
analogue gainé de double isolation.
* remarque : - La conformité du composant doit être signalée par le
marquage CE.
- Le mode chauffage doit être choisi lorsque l'unité est
à l'arrêt (OFF).
- La charge maximale de la vanne est de 9,8VA.
3. Le câble du thermostat d'ambiance de la zone 1 doit être de type
(4 ou 3 x min 0,5 mm 2 ), désignation de type 60245 CEI 57 ou plus
épais, ou un câble analogue gainé à double isolation.
4. La puissance de sortie maximale de la résistance électrique ECS
doit être de ≤ 3 kW. Le câble du chauffage de démarrage doit être de
2
(3 x min 1,5 mm ) de désignation du type 60245 CEI 57 ou plus lourd.
5. Le câble du circulateur supplémentaire doit être de (2 x min 1,5 mm²)
de désignation du type 60245 CEI 57 ou plus lourd.
6. Le câble du contact de la chaudière / câble du signal de dégivrage
doit être de (2 x min 0,5 mm²) de désignation du type 60245 CEI 57
ou plus lourd.
7. La commande externe doit être connectée au contacteur à 1 pôle
avec un écart de contact min de 3,0 mm. Son câble doit être un
2
câble de (2 x min 0,5 mm ), à double couche d'isolant gainé de PVC
ou de caoutchouc.
* remarque : - L'interrupteur utilisé doit être un composant conforme
aux normes de la CE.
- L'intensité de fonctionnement maximale doit être
inférieure à 3A
8. La sonde réservoir doit être de type résistance, référez-vous au
Graph 7,1 pour connaître les caractéristiques et les détails du capteur.
Son câble doit être un câble de (2 x min 0,3 mm
d'isolant (avec une force d'isolation de 30V min) gainé de PVC ou
de caoutchouc.
Rapport résistance/température de la sonde réservoir
16000
14000
12000
10000
8000
6000
4000
2000
0
-30 -20 -10
Caractéristiques de la sonde réservoir
9. Le câble de la zone 1 de la sonde d'ambiance, de la sonde d'air
extérieure et de la sonde ballon tampon doit être (2 x min 0,3 mm²) à
double couche d'isolant gainé de PVC ou de caoutchouc.
10. Le câble de protection thermique du réservoir doit être un câble de
2
(2 x min 0,5 mm ), à double couche d'isolant gainé de PVC ou de
caoutchouc.
2 ), désignation
2
.
rms
2 ), à double couche
0 10 20 30
˚C
Platine
principale 4
RCCB/ELCB de
l'alimentation
électrique 2
RCCB/ELCB de
l'alimentation
électrique 1
Terminal intérieur
de raccordement
des câbles
),
Comment guider les câbles et le cordon d'alimentation secteur
optionnels (vue sans câblage interne)
Câbles en option :
• Câble de la
vanne 3 voies
• Câble de la vanne 2 voies
• Câble de la zone 1 du thermostat d'ambiance
• Câble du chauffage de démarrage
• Câble de circulateur supplémentaire
• Câble de contact de la chaudière /
Câble du signal de dégivrage
• Pour le raccordement à la carte Optionnelle 9
1. En raccordant la carte optionnelle, il est possible d'accomplir le contrôle
de température de la zone 2. Veuillez raccorder les vannes mélangeuses,
les pompes à eau et les thermistances dans la zone 1 et zone 2 à chaque
borne de la carte optionnelle.
La température de chaque zone peut être régulée de façon indépendante
par la télécommande.
2. Le câble des zones 1 et 2 du circulateur doit être (2 x min 1,5 mm²) de
désignation du type 60245 CEI 57 ou plus lourd.
3. Le câble du circulateur solaire doit être (2 x min 1,5 mm²) de désignation
du type 60245 CEI 57 ou plus lourd.
4. Le câble du circulateur piscine doit être (2 x min 1,5 mm²) de désignation
du type 60245 CEI 57 ou plus lourd.
5. Le câble de la zone 2 du thermostat d'ambiance doit être (4 x min 0,5 mm²)
de désignation du type 60245 CEI 57 ou plus lourd.
6. Le câble des zones 1 et 2 de la vanne mélangeuse doit être (3 x min 1,5 mm²)
de désignation du type 60245 CEI 57 ou plus lourd.
7. Le câble des zones 1 et 2 de la sonde d'ambiance doit être un câble de (2 x
min 0,3 mm²), à double couche d'isolant (avec une force d'isolation d'au
moins 30 V) gainé de PVC ou de caoutchouc.
8. Le câble de la sonde solaire et de la sonde d'eau piscine doit être un câble
de (2 x min 0,3 mm²), à double couche d'isolant (avec une force d'isolation
d'au moins 30 V) gainé de PVC ou de caoutchouc.
9. Le câble des zones 1 et 2 de la sonde d'ambiance doit être un câble (2 x
min 0,3 mm²) à double couche d'isolant gainé de PVC ou de caoutchouc.
10. Le câble du signal de demande doit être un câble (2 x min 0,3 mm²) à double
couche d'isolant gainé de PVC ou de caoutchouc.
11. Le câble de signal SG doit être un câble (3 x min 0,3 mm²) à double couche
d'isolant gainé de PVC ou de caoutchouc.
12. Le câble du contacteur Chaleur/Froid doit être un câble (2 x min 0,3 mm²)
à double couche d'isolant gainé de PVC ou de caoutchouc.
13. Le câble du contact compresseur externe doit être un câble
(2 x min 0,3 mm²) à double couche d'isolant gainé de PVC ou de
caoutchouc.
Détendeur
Câbles en option :
• Câble de commande externe
• Câble de la sonde du
• Zone 1 de la sonde
• Câble de la sonde d'air
• Câble de la protection
• Câble de la télécommande
• Sonde ballon tampon
• Cordon 1 d'alimentation
• Cordon 2 d'alimentation
• Unité intérieure/ unité extérieure câble de connexion
Attachez les
câbles en option
avec ces bandes
Attachez les
câbles en option
avec ces bandes
réservoir
d'ambiance
extérieure
thermique du réservoir
