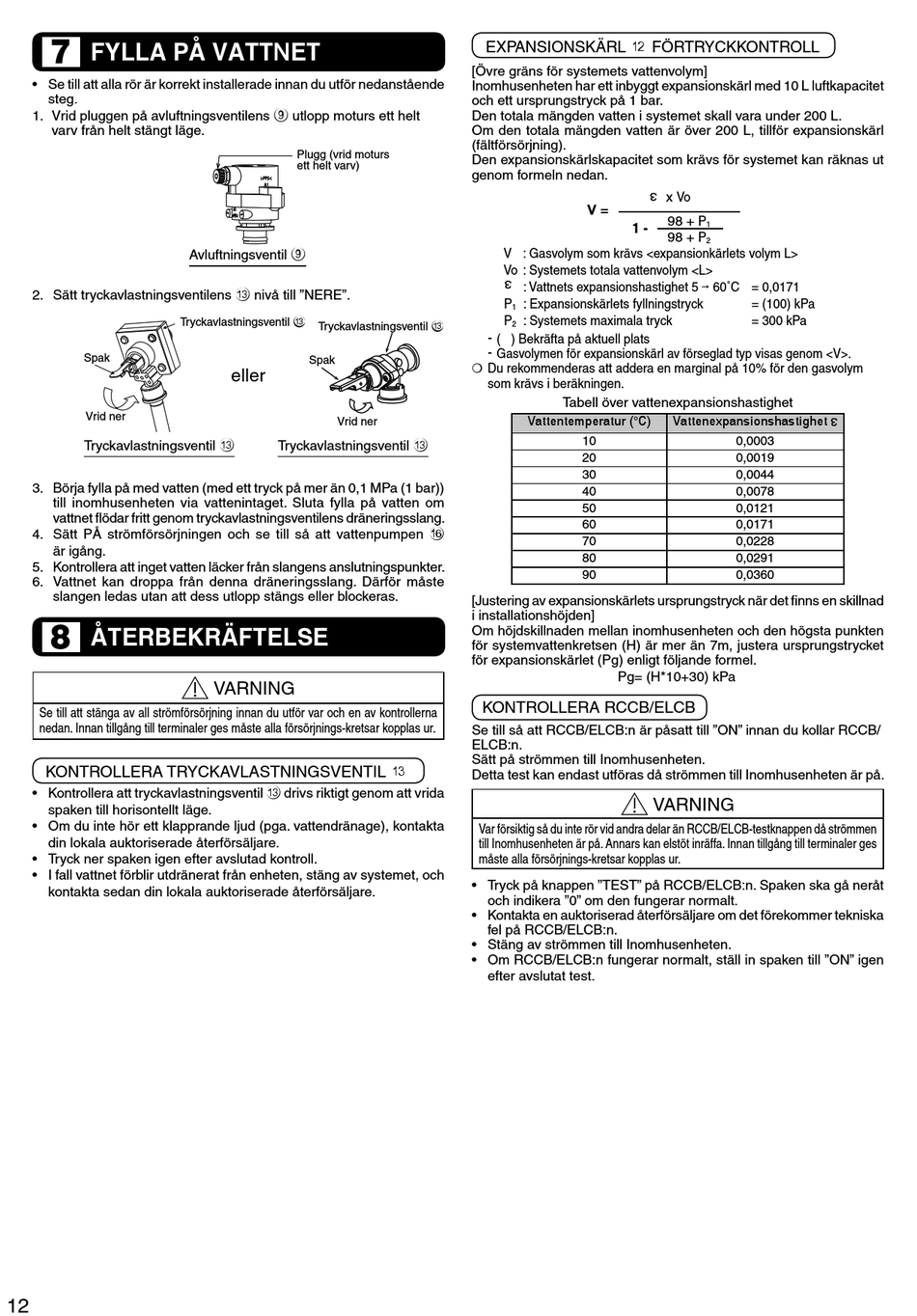

FYLLA PÅ VATTNET
7
• Se till att alla rör är korrekt installerade innan du utför nedanstående
steg.
1. Vrid pluggen på avluftningsventilens 9 utlopp moturs ett helt
varv från helt stängt läge.
2. Sätt tryckavlastningsventilens c nivå till "NERE".
Spak
Vrid ner
Tryckavlastningsventil c
3. Börja fylla på med vatten (med ett tryck på mer än 0,1 MPa (1 bar))
till inomhusenheten via vattenintaget. Sluta fylla på vatten om
vattnet fl ödar fritt genom tryckavlastningsventilens dräneringsslang.
4. Sätt PÅ strömförsörjningen och se till så att vattenpumpen f
är igång.
5. Kontrollera att inget vatten läcker från slangens anslutningspunkter.
6. Vattnet kan droppa från denna dräneringsslang. Därför måste
slangen ledas utan att dess utlopp stängs eller blockeras.
ÅTERBEKRÄFTELSE
8
Se till att stänga av all strömförsörjning innan du utför var och en av kontrollerna
nedan. Innan tillgång till terminaler ges måste alla försörjnings-kretsar kopplas ur.
KONTROLLERA TRYCKAVLASTNINGSVENTIL c
• Kontrollera att tryckavlastningsventil c drivs riktigt genom att vrida
spaken till horisontellt läge.
• Om du inte hör ett klapprande ljud (pga. vattendränage), kontakta
din lokala auktoriserade återförsäljare.
• Tryck ner spaken igen efter avslutad kontroll.
• I fall vattnet förblir utdränerat från enheten, stäng av systemet, och
kontakta sedan din lokala auktoriserade återförsäljare.
12
Plugg (vrid moturs
ett helt varv)
Avluftningsventil 9
Tryckavlastningsventil c
Tryckavlastningsventil c
Spak
eller
Vrid ner
Tryckavlastningsventil c
VARNING
EXPANSIONSKÄRL b FÖRTRYCKKONTROLL
[Övre gräns för systemets vattenvolym]
Inomhusenheten har ett inbyggt expansionskärl med 10 L luftkapacitet
och ett ursprungstryck på 1 bar.
Den totala mängden vatten i systemet skall vara under 200 L.
Om den totala mängden vatten är över 200 L, tillför expansionskärl
(fältförsörjning).
Den expansionskärlskapacitet som krävs för systemet kan räknas ut
genom formeln nedan.
V =
1 -
V : Gasvolym som krävs <expansionkärlets volym L>
Vo : Systemets totala vattenvolym <L>
: Vattnets expansionshastighet 5
P : Expansionskärlets fyllningstryck
1
P : Systemets maximala tryck
2
- ( ) Bekräfta på aktuell plats
- Gasvolymen för expansionskärl av förseglad typ visas genom <V>.
 Du rekommenderas att addera en marginal på 10% för den gasvolym
som krävs i beräkningen.
Tabell över vattenexpansionshastighet
Vattentemperatur (°C)
10
20
30
40
50
60
70
80
90
[Justering av expansionskärlets ursprungstryck när det fi nns en skillnad
i installationshöjden]
Om höjdskillnaden mellan inomhusenheten och den högsta punkten
för systemvattenkretsen (H) är mer än 7m, justera ursprungstrycket
för expansionskärlet (Pg) enligt följande formel.
Pg= (H*10+30) kPa
KONTROLLERA RCCB/ELCB
Se till så att RCCB/ELCB:n är påsatt till "ON" innan du kollar RCCB/
ELCB:n.
Sätt på strömmen till Inomhusenheten.
Detta test kan endast utföras då strömmen till Inomhusenheten är på.
Var försiktig så du inte rör vid andra delar än RCCB/ELCB-testknappen då strömmen
till Inomhusenheten är på. Annars kan elstöt inräffa. Innan tillgång till terminaler ges
måste alla försörjnings-kretsar kopplas ur.
• Tryck på knappen "TEST" på RCCB/ELCB:n. Spaken ska gå neråt
och indikera "0" om den fungerar normalt.
• Kontakta en auktoriserad återförsäljare om det förekommer tekniska
fel på RCCB/ELCB:n.
• Stäng av strömmen till Inomhusenheten.
• Om RCCB/ELCB:n fungerar normalt, ställ in spaken till "ON" igen
efter avslutat test.
x Vo
98 + P
1
98 + P
2
 60˚C = 0,0171
= (100) kPa
= 300 kPa
Vattenexpansionshastighet
0,0003
0,0019
0,0044
0,0078
0,0121
0,0171
0,0228
0,0291
0,0360
VARNING
