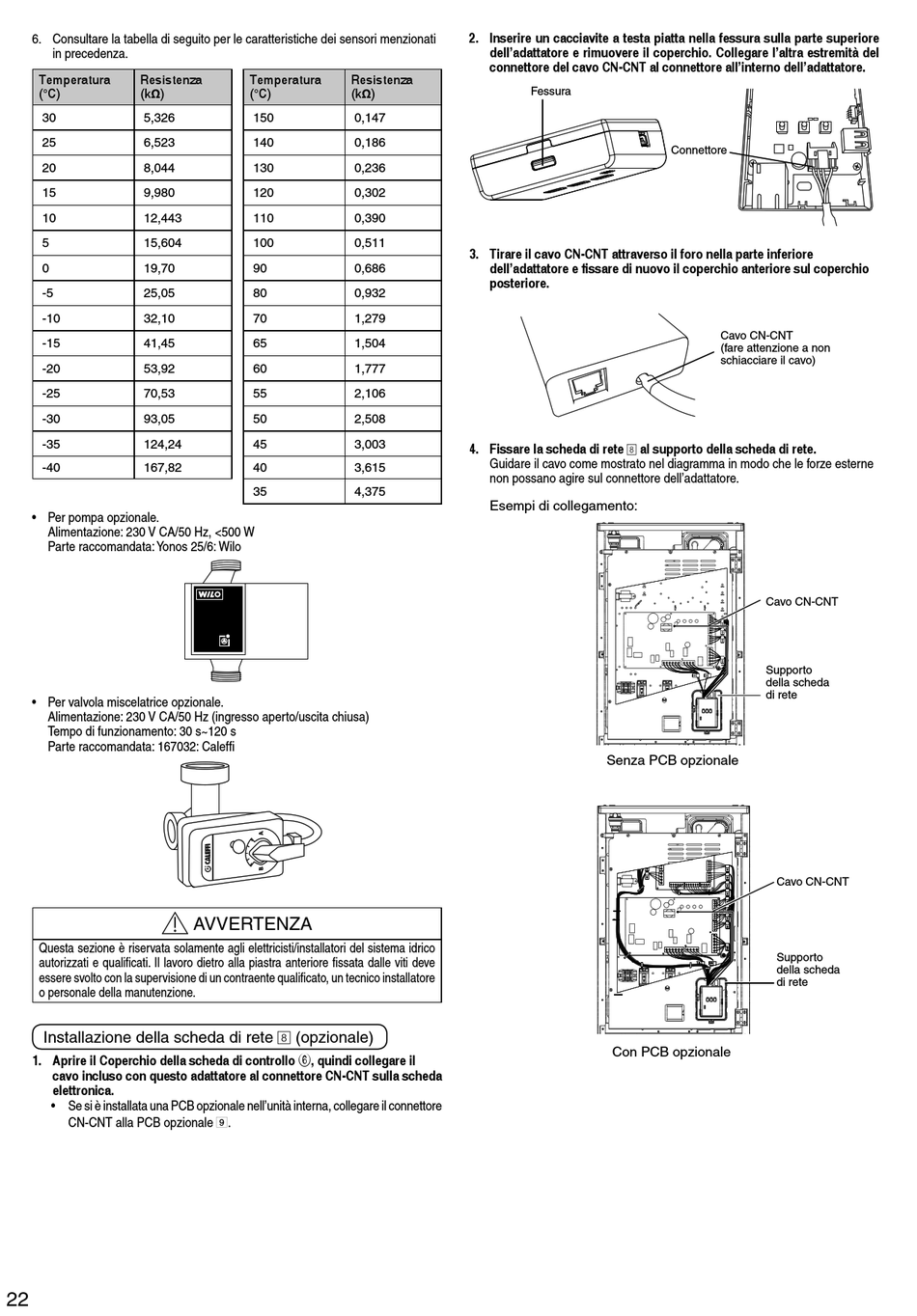

6. Consultare la tabella di seguito per le caratteristiche dei sensori menzionati
in precedenza.
Temperatura Resistenza
(°C) (kΩ)
30 5,326
25 6,523
20 8,044
15 9,980
10 12,443
5 15,604
0 19,70
-5 25,05
-10 32,10
-15 41,45
-20 53,92
-25 70,53
-30 93,05
-35 124,24
-40 167,82
• Per pompa opzionale.
Alimentazione: 230 V CA/50 Hz, <500 W
Parte raccomandata: Yonos 25/6: Wilo
• Per valvola miscelatrice opzionale.
Alimentazione: 230 V CA/50 Hz (ingresso aperto/uscita chiusa)
Tempo di funzionamento: 30 s~120 s
Parte raccomandata: 167032: Caleffi
Questa sezione è riservata solamente agli elettricisti/installatori del sistema idrico
autorizzati e qualifi cati. Il lavoro dietro alla piastra anteriore fi ssata dalle viti deve
essere svolto con la supervisione di un contraente qualifi cato, un tecnico installatore
o personale della manutenzione.
Installazione della scheda di rete 8 (opzionale)
1. Aprire il Coperchio della scheda di controllo 6, quindi collegare il
cavo incluso con questo adattatore al connettore CN-CNT sulla scheda
elettronica.
• Se si è installata una PCB opzionale nell'unità interna, collegare il connettore
CN-CNT alla PCB opzionale 9 .
22
Temperatura Resistenza
(°C) (kΩ)
150 0,147
140 0,186
130 0,236
120 0,302
110 0,390
100 0,511
90 0,686
80 0,932
70 1,279
65 1,504
60 1,777
55 2,106
50 2,508
45 3,003
40 3,615
35 4,375
AVVERTENZA
2. Inserire un cacciavite a testa piatta nella fessura sulla parte superiore
dell'adattatore e rimuovere il coperchio. Collegare l'altra estremità del
connettore del cavo CN-CNT al connettore all'interno dell'adattatore.
Fessura
3. Tirare il cavo CN-CNT attraverso il foro nella parte inferiore
dell'adattatore e fi ssare di nuovo il coperchio anteriore sul coperchio
posteriore.
4. Fissare la scheda di rete 8 al supporto della scheda di rete.
Guidare il cavo come mostrato nel diagramma in modo che le forze esterne
non possano agire sul connettore dell'adattatore.
Esempi di collegamento:
Senza PCB opzionale
Con PCB opzionale
Connettore
Cavo CN-CNT
(fare attenzione a non
schiacciare il cavo)
Cavo CN-CNT
Supporto
della scheda
di rete
Cavo CN-CNT
Supporto
della scheda
di rete
