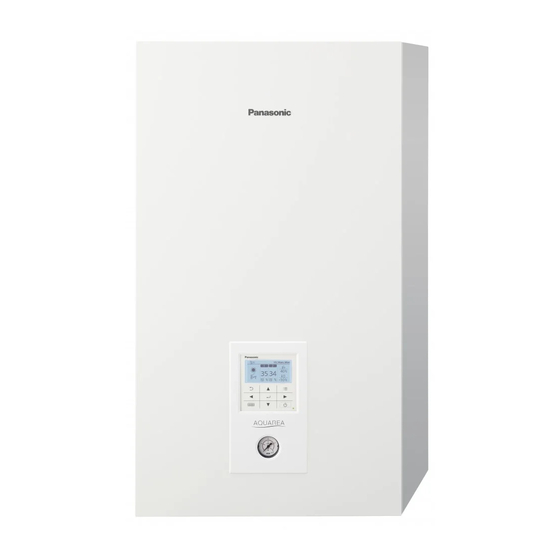

Panasonic WH-SDC03H3E5 Bedienungsanleitung
Air-to-water heatpump
Vorschau ausblenden
Andere Handbücher für WH-SDC03H3E5:
- Startanleitung (9 Seiten) ,
- Bedienungsanleitung (80 Seiten) ,
- Schnellmenü-anleitung (88 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Operating Instructions
Operating Instructions
Air-to-Water Heatpump
Air-to-Water Heatpump
Model No.
Indoor Unit
WH-SDC03H3E5
WH-SDC05H3E5
Outdoor Unit
WH-UD03HE5
WH-UD05HE5
Mode d'emploi
Pompe à chaleur air-eau
Nous vous remercions d'avoir porté votre
choix sur un produit Panasonic.
Avant d'utiliser le système, lisez ce mode d'emploi
dans son intégralité et conservez-le pour toute
référence ultérieure.
Consignes d'installation jointes.
Bedienungsanleitung
Luft/Wasser-Wärmepumpe
Wir danken Ihnen für den Kauf dieses
Panasonic-Produkts.
Bevor Sie das System in Betrieb nehmen, lesen Sie
bitte diese Bedienungsanleitung aufmerksam durch
und bewahren Sie sie für die künftige Verwendung
auf.
Installationsanleitung liegt bei.
Kullan m K lavuzu
Hava-Su Is Pompas
Panasonic ürünü sat n ald n z için
te ekkür ederiz.
Sistemi çal t rmadan önce, bu çal t rma
talimatlar n dikkatlice okuyun ve ileride kullanmak
üzere muhafaza edin.
Kurulum K lavuzu Ektedir
2-27
28-53
54-79
ACXF55-00090
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WH-SDC03H3E5
Inhaltszusammenfassung für Panasonic WH-SDC03H3E5
- Seite 1 Installationsanleitung liegt bei. Kullan m K lavuzu 54-79 Hava-Su Is Pompas Panasonic ürünü sat n ald n z için te ekkür ederiz. Sistemi çal t rmadan önce, bu çal t rma talimatlar n dikkatlice okuyun ve ileride kullanmak üzere muhafaza edin.
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ...........30-32 Für Installateur Tasten und Display der Bedieneinheit .......33-35 Installateur-Setup Erste Einstellungen ............35 Systemeinstellungen ..........40-44 Anschluss optionale Platine Schnellmenü ..............36 Heizkreise u. Fühler Menüs ................36-49 Leistung E-Heizstab Frostschutz Für Benutzer Warmwasserspeicher Funktionseinstellung ..........36-37 Anschluss Warmwasserspeicher Wochentimer E-Heizstab Warmw. Urlaubstimer Gehäuseheizung Flüstertimer... -
Seite 3: Systemüberblick
Stellen Sie vor der Verwendung sicher, dass das System von einem Fachinstallateur ordnungsgemäß nach den Anleitungen installiert wurde. • Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, das aus zwei Geräten besteht: einem Innen- und einem Außengerät. Dieses System wurde für den Betrieb mit dem Warmwasserspeicher von Panasonic konzipiert. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Um Personen- oder Geräteschäden VORSICHT zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Innen- und Außengerät Die verwendeten Warnhinweise Dieses Gerät kann von Kindern ab 8 Jahren untergliedern sich entsprechend ihrer sowie Personen verwendet werden, welche Wichtigkeit wie folgt: eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. -
Seite 5: Stromversorgung
Fassen Sie bei Gewittern nicht das Es wird dringend empfohlen, einen Außengerät an, da die Gefahr von FI-Schutzschalter (RCD) vor Ort Stromschlägen besteht. zu installieren, um Stromschläge Stellen oder setzen Sie sich und/oder Brände zu vermeiden. nicht auf das Außengerät, Bevor Sie sich Zugang zu den Sie könnten herunterfallen Anschlüssen verschaffen, müssen... -
Seite 6: Fernbedienung
Sicherheitshinweise Fernbedienung ACHTUNG Achten Sie darauf, dass die Fernbedienung nicht feucht Innen- und Außengerät wird. Andernfalls kann es Um Beschädigungen oder eine Korrosion zu Stromschlägen und/oder des Geräts zu vermeiden, reinigen Sie Bränden kommen. das Innengerät nicht mit Wasser, Benzin, Drücken Sie die Tasten auf der Verdünner oder Scheuerpulver. -
Seite 7: Tasten Und Display Der Bedieneinheit
Tasten und Display der Bedieneinheit Tasten/Display Schnellmenü-Taste (Weitere Details nden Sie in der separaten Schnellmenü-Anleitung.) Zurück-Taste Kehrt zum vorherigen Bildschirm zurück. LCD-Display Hauptmenü-Taste Dient zur Funktionseinstellung. EIN/AUS-Taste Dient zum Ein- bzw. Ausschalten des Geräts. Betriebsanzeige Leuchtet während des Betriebs und blinkt bei einer Störung. - Seite 8 Tasten und Display der Bedieneinheit Display Auswahl der Betriebsart AUTO • In Abhängigkeit von den eingestellten KÜHLEN * • Der Kühlbetrieb kann entweder Außentemperaturwerten wird automatisch ein- oder ausgeschaltet sein. der Heiz- oder der Kühlbetrieb * aktiviert. • Die Kühlfunktion wird durch das Außengerät bereitgestellt.
-
Seite 9: Erste Einstellungen
Temperatur des jeweiligen Heizkreises Wochentag und Uhrzeit Temperatur des Warmwasserspeichers Außentemperatur Symbole für Temperaturfühler und Temperaturen Vorlauftemperatur Vorlauftemperatur Nur Schwimmbadheizung Heizkennlinie Direkt Raumthermostat Raumthermostat Extern Intern Erste Einstellungen Bevor Systemeinstellungen vorgenommen werden können, muss zunächst die Anzeigesprache festgelegt sowie Datum und Uhrzeit eingegeben werden. Hierzu sind an der Bedieneinheit die folgenden Einstellungen vorzunehmen. -
Seite 10: Schnellmenü
Schnellmenü Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden. 1 Drücken Sie , um das Schnellmenü anzuzeigen. Manuelle Warmwasser- Leistungsbetrieb Flüsterbetrieb Not-Heizbetrieb bereitung Manueller Sperre der Wochentimer Fehler-Reset Abtaubetrieb Bedieneinheit 2 Wählen Sie mit Hilfe von das Menü... -
Seite 11: Urlaubstimer
Menüs Für Benutzer Menü Standardeinstellung Einstelloptionen / Display Urlaubstimer Um Energie zu sparen, kann ein Urlaubszeitraum eingestellt werden, um in dieser Zeit entweder das Urlaubsbeginn und -ende. System auszuschalten oder die Datum und Uhrzeit Temperatur abzusenken. AUS oder abgesenkte Temperatur •... -
Seite 12: Störungsspeicher
Menüs Für Benutzer Menü Standardeinstellung Einstelloptionen / Display Störungsspeicher • Informationen zu den Störungscodes nden Sie in der Störungssuche. Auswählen und abrufen • Der zuletzt aufgetretene Störungscode wird ganz oben angezeigt. Verdichter Angaben zum Verdichterbetrieb. Auswählen und abrufen E-Heizstab Betriebsstunden der Zusatzheizung/Heizung für Warmwasserspeicher. -
Seite 13: Datum Und Uhrzeit
Menü Standardeinstellung Einstelloptionen / Display Datum und Uhrzeit Einstellung des aktuellen Datums und der aktuellen Uhrzeit. Jahr / Monat / Tag / Std. / Min. Sprache Einstellung der Anzeigesprache. ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / • Für Niederländisch, Griechisch, ESPAÑOL / DANISH / Finnisch und Türkisch gilt: SWEDISH / NORWEGIAN /... -
Seite 14: Für Installateur
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Installateur-Setup Systemeinstellungen Anschluss optionale Platine Anschluss einer optionalen Nein Zusatzplatine. • Wenn die optionale Zusatzplatine angeschlossen ist, verfügt das System über folgende zusätzliche Funktionen: Steuerung und Temperaturregelung eines angeschlossenen Pufferspeichers. Steuerung und Regelung von 2 Heizkreisen (einschließlich Schwimmbadheizung). Einbindung einer Solarstation, angeschlossen an Warmwasser- oder Pufferspeicher. -
Seite 15: E-Heizstab Warmw
Menü Standardeinstellung Einstelloptionen / Display E-Heizstab Warmw. Auswahl, ob der interne oder ein externer Elektro-Heizstab für den Warmwasserspeicher verwendet Intern werden soll, und Stellen eines Timers für die Zuschaltung des Elektro-Heizstabs. Extern * Diese Option ist verfügbar, wenn Tankanschluss Einschaltverzögerung ausgewählt ist (JA). - Seite 16 Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Schaltverhalten Parallel erweitert Heizen Auswahl des Speichers • „Heizen“ steht für Pufferspeicher und „Warmw.“ steht für Warmwasserspeicher. Schaltverhalten Parallel erweitert Heizen Ja • Der Pufferspeicher wird erst nach Auswahl von „Ja“ aktiviert. Temperaturschwellwert -8 °C zum Einschalten der...
-
Seite 17: Ext. Schalter
Menü Standardeinstellung Einstelloptionen / Display Ext. Schalter Nein Solaranbindung • Um diese Funktion zu Nein ermöglichen, muss die optionale Zusatzplatine eingebaut und aktiviert sein. Auswahl des • Wenn „Anschluss optionale Pufferspeichers Platine“ nicht ausgewählt ist, wird die Funktion nicht auf dem Puffersp. -
Seite 18: Externe Störmeldung
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Externe Störmeldung Nein Leistungssteuerung Nein SG ready Nein Überhöhung (Stufen 1 und 2) von 120 % Pufferspeicher und Warmwasserspeicher (in %) Ext. Kompressorschalter Nein Flüssigkeit Auswahl, ob als Heizmedium Wasser oder Glykol verwendet wird. - Seite 19 Menü Standardeinstellung Einstelloptionen / Display Installateur-Setup Betriebseinstell. Heizen Einstellung verschiedener Wassertemperatur für Heizen EIN / Temperaturen für den Außentemp. f. Heizen AUS / Heizbetrieb. T für Heizung EIN / Außentemp. für Heizer Wassertemperatur für Heizen EIN Einstellung, ob die Vorlauftemperatur Heizkurve nach einer Heizkurve berechnet oder fest...
- Seite 20 Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display T für Heizung EIN Temperaturdifferenz 5 °C Wiedereinschalten der Heizung Außentemp. für Heizer Außentemperatur, ab der der 0 °C Elektro-Heizstab zugeschaltet werden darf (Bivalenzpunkt) Kühlen * Einstellung verschiedener Wassertemperaturen für Kühlung EIN Temperaturen für den und T für Kühlen EIN.
-
Seite 21: Ww-Speicher
Menü Standardeinstellung Einstelloptionen / Display Auto Automatisches Umschalten vom Außentemperaturen für das Umschalten vom Heiz- in den Kühlbetrieb bzw. Heiz- in den Kühlbetrieb bzw. vom Kühl- in den vom Kühl- in den Heizbetrieb. Heizbetrieb. Außentemp. für Heizen -> Kühlen / Außentemp. -
Seite 22: Service-Einstellungen
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Entkeimung Die Entkeimung kann für 1 oder mehrere Wochentage eingestellt werden. So / Mo / Di / Mi / Do / Fr / Sa Entkeimung: Uhrzeit Uhrzeit zum Starten der Entkeimung des Warmwasserspeichers am eingestellten Wochentag 0:00 bis 23:59... -
Seite 23: Estrichtr
Menü Standardeinstellung Einstelloptionen / Display Installateur-Setup Service-Einstellungen Estrichtr. Einstellung und Einschalten der Einstellungen zum Trocknen von Estrichtrocknungsfunktion Estrich und Wänden während der Bauphase. EIN / Bearbeiten Dieses Funktion sollte nur während der Bauphase Bearbeiten verwendet und auch für keine anderen Zwecke eingesetzt werden. -
Seite 24: Reinigungsanweisungen
Reinigungsanweisungen Um eine optimale Leistung des Systems zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich diesbezüglich an Ihren Fachinstallateur. • Unterbrechen Sie vor dem Reinigen die Stromzufuhr. • Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver. • Verwenden Sie nur Seife oder neutrale Haushaltsreiniger ( pH-Wert 7). •... -
Seite 25: Störungssuche
Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Ursache Wasserströmungsgeräusche während • Durch das Gerät strömt Kältemittel. des Betriebs. Nach dem Neustart verzögert sich der • Bei der Verzögerung handelt es sich um einen Schutzmechanismus für den Verdichter. - Seite 26 Störungssuche Nachfolgend nden Sie die Liste der Störungscodes, die möglicherweise auf dem Display angezeigt werden, wenn es Probleme mit der Systemeinstellung oder dem Betrieb gibt. Wenn auf dem Display ein Störungscode wie im Beispiel auf der linken Seite angezeigt wird, wenden Sie sich an die in der Bedieneinheit angegebene Rufnummer oder einen autorisierten Installateur in Ihrer Nähe.
-
Seite 27: Informationen
Informationen Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. - Seite 28 UK/Ireland +44 (0) 1344 853 393 Germany 0800 - 2002223 Authorised representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany Panasonic Corporation AEEE Compliance with Turkey Regulations Web site: http://www.panasonic.com AEEE Yönetmeli ine Uygundur BU ÜRÜNÜN KULLANIM ÖMRÜ...
