Panasonic WH-SDC0309K3E5 Installationshandbuch Seite 596

Spojite sve
dodatne kabele
tih raspona
Spojite dodatne
kabele tih
raspona
Napajanje 2
RCCB/ELCB
Napajanje 1
RCCB/ELCB
Unutarnji
priključak
za spajanje
kabela
Spojite sve
dodatne kabele
tih raspona

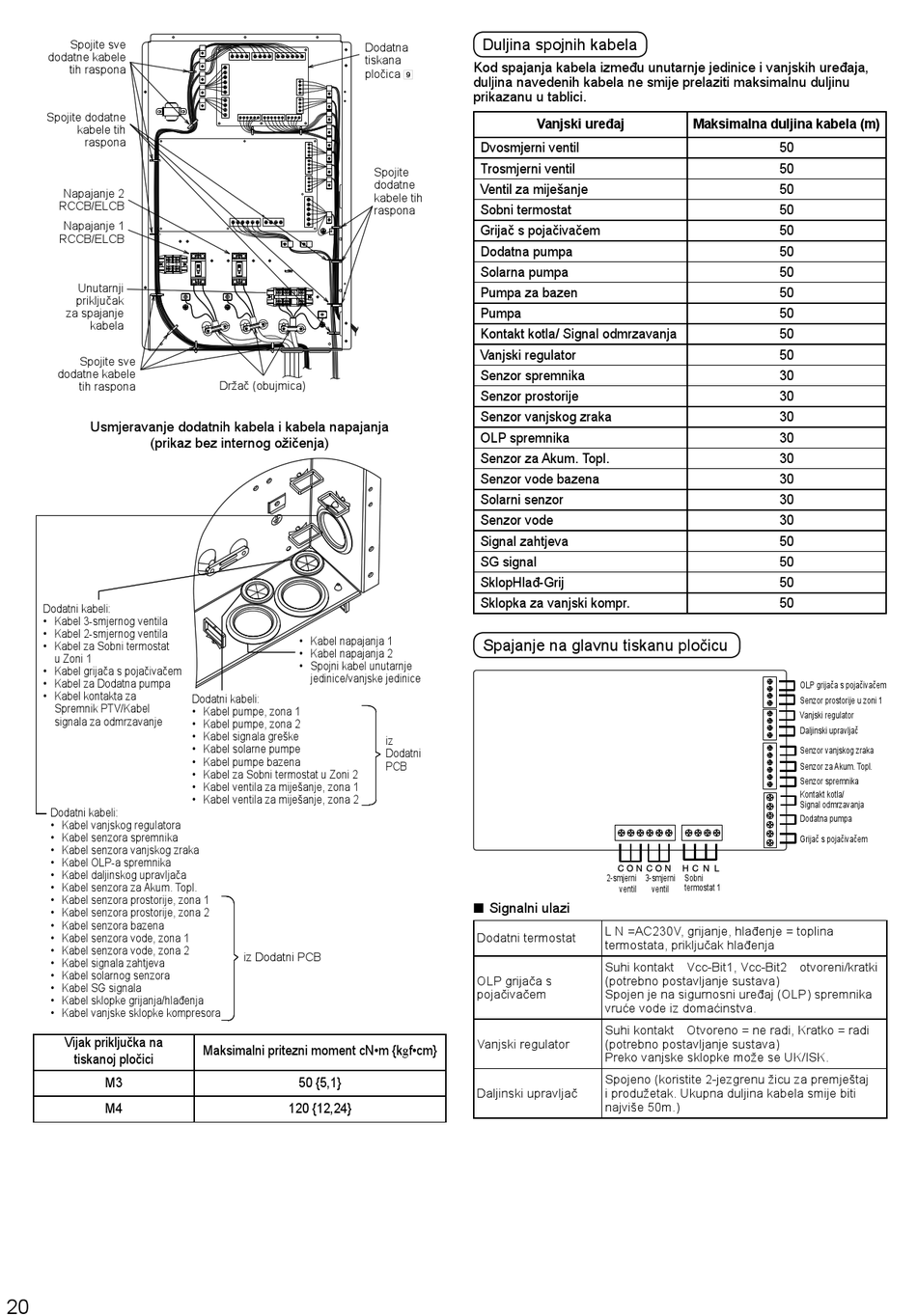

Usmjeravanje dodatnih kabela i kabela napajanja
(prikaz bez internog ožičenja)
Dodatni kabeli:
• Kabel 3-smjernog ventila
• Kabel 2-smjernog ventila
• Kabel za Sobni termostat
u Zoni 1
• Kabel grijača s pojačivačem
• Kabel za Dodatna pumpa
• Kabel kontakta za
Spremnik PTV/Kabel
signala za odmrzavanje
Dodatni kabeli:
• Kabel vanjskog regulatora
• Kabel senzora spremnika
• Kabel senzora vanjskog zraka
• Kabel OLP-a spremnika
• Kabel daljinskog upravljača
• Kabel senzora za Akum. Topl.
• Kabel senzora prostorije, zona 1
• Kabel senzora prostorije, zona 2
• Kabel senzora bazena
• Kabel senzora vode, zona 1
• Kabel senzora vode, zona 2
• Kabel signala zahtjeva
• Kabel solarnog senzora
• Kabel SG signala
• Kabel sklopke grijanja/hlađenja
• Kabel vanjske sklopke kompresora
Vijak priključka na
tiskanoj pločici
M3
M4
20
Dodatna
tiskana
pločica 9
Držač (obujmica)
• Kabel napajanja 1
• Kabel napajanja 2
• Spojni kabel unutarnje
jedinice/vanjske jedinice
Dodatni kabeli:
• Kabel pumpe, zona 1
• Kabel pumpe, zona 2
• Kabel signala greške
• Kabel solarne pumpe
• Kabel pumpe bazena
• Kabel za Sobni termostat u Zoni 2
• Kabel ventila za miješanje, zona 1
• Kabel ventila za miješanje, zona 2
iz Dodatni PCB
Maksimalni pritezni moment cN•m {kgf•cm}
50 {5,1}
120 {12,24}
Duljina spojnih kabela
Kod spajanja kabela između unutarnje jedinice i vanjskih uređaja,
duljina navedenih kabela ne smije prelaziti maksimalnu duljinu
prikazanu u tablici.
Vanjski uređaj
Dvosmjerni ventil
Trosmjerni ventil
Spojite
dodatne
Ventil za miješanje
kabele tih
Sobni termostat
raspona
Grijač s pojačivačem
Dodatna pumpa
Solarna pumpa
Pumpa za bazen
Pumpa
Kontakt kotla/ Signal odmrzavanja
Vanjski regulator
Senzor spremnika
Senzor prostorije
Senzor vanjskog zraka
OLP spremnika
Senzor za Akum. Topl.
Senzor vode bazena
Solarni senzor
Senzor vode
Signal zahtjeva
SG signal
SklopHlađ-Grij
Sklopka za vanjski kompr.
Spajanje na glavnu tiskanu pločicu
iz
Dodatni
PCB
 Signalni ulazi
Dodatni termostat
OLP grijača s
pojačivačem
Vanjski regulator
Daljinski upravljač
Maksimalna duljina kabela (m)
2-smjerni 3-smjerni Sobni
termostat 1
ventil ventil
L N =AC230V, grijanje, hlađenje = toplina
termostata, priključak hlađenja
Suhi kontakt Vcc-Bit1, Vcc-Bit2 otvoreni/kratki
(potrebno postavljanje sustava)
Spojen je na sigurnosni uređaj (OLP) spremnika
vruće vode iz domaćinstva.
Suhi kontakt Otvoreno = ne radi, Kratko = radi
(potrebno postavljanje sustava)
Preko vanjske sklopke može se UK/ISK.
Spojeno (koristite 2-jezgrenu žicu za premještaj
i produžetak. Ukupna duljina kabela smije biti
najviše 50m.)
50
50
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
30
30
50
50
50
50
OLP grijača s pojačivačem
Senzor prostorije u zoni 1
Vanjski regulator
Daljinski upravljač
Senzor vanjskog zraka
Senzor za Akum. Topl.
Senzor spremnika
Kontakt kotla/
Signal odmrzavanja
Dodatna pumpa
Grijač s pojačivačem
