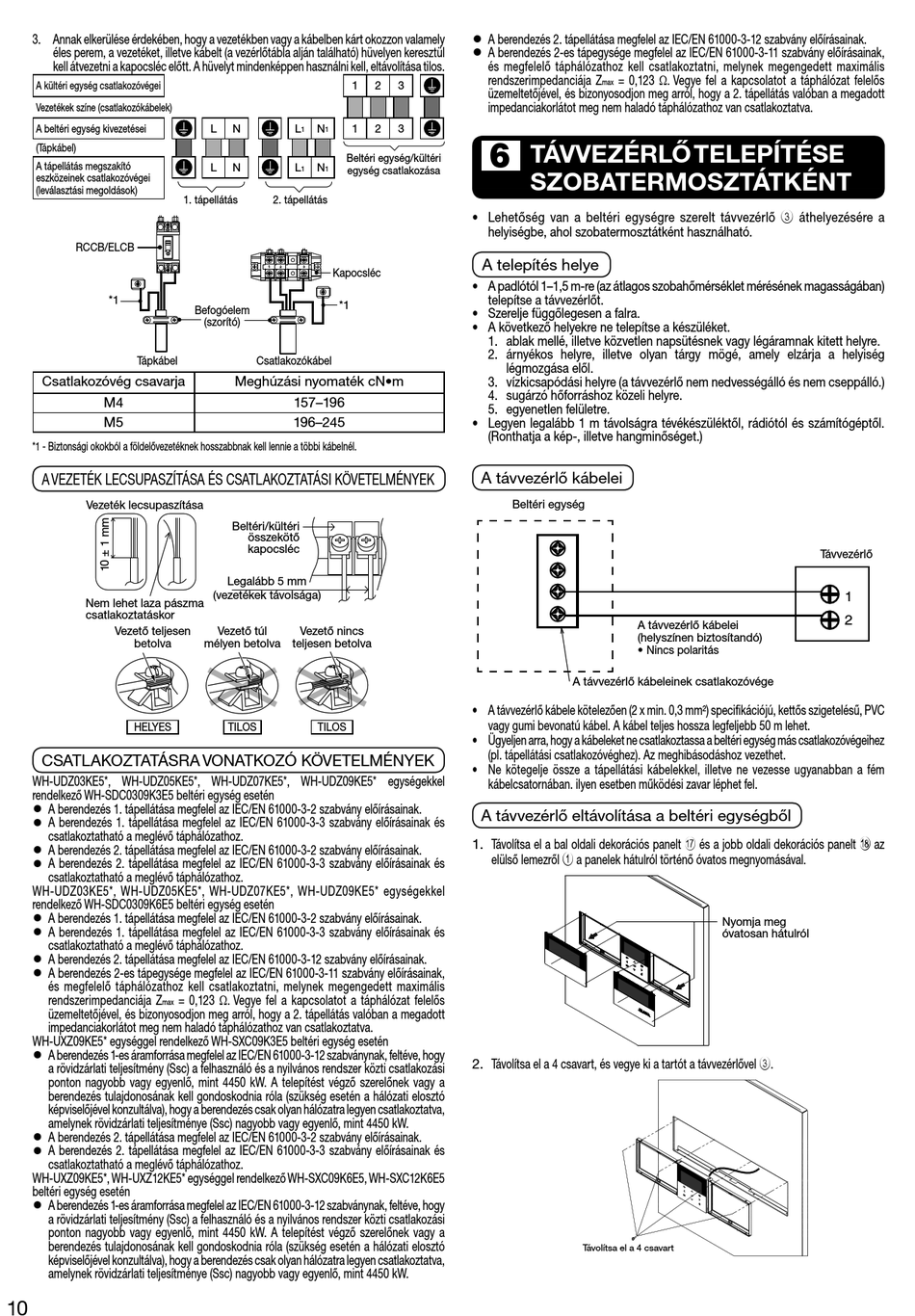

3. Annak elkerülése érdekében, hogy a vezetékben vagy a kábelben kárt okozzon valamely
éles perem, a vezetéket, illetve kábelt (a vezérlőtábla alján található) hüvelyen keresztül
kell átvezetni a kapocsléc előtt. A hüvelyt mindenképpen használni kell, eltávolítása tilos.
A kültéri egység csatlakozóvégei
Vezetékek színe (csatlakozókábelek)
A beltéri egység kivezetései
(Tápkábel)
A tápellátás megszakító
eszközeinek csatlakozóvégei
(leválasztási megoldások)
RCCB/ELCB
*1
Tápkábel
Csatlakozóvég csavarja
M4
M5
*1 - Biztonsági okokból a földelővezetéknek hosszabbnak kell lennie a többi kábelnél.
A VEZETÉK LECSUPASZÍTÁSA ÉS CSATLAKOZTATÁSI KÖVETELMÉNYEK
Vezeték lecsupaszítása
Nem lehet laza pászma
csatlakoztatáskor
Vezető teljesen
betolva
HELYES
CSATLAKOZTATÁSRA VONATKOZÓ KÖVETELMÉNYEK
WH-UDZ03KE5*, WH-UDZ05KE5*, WH-UDZ07KE5*, WH-UDZ09KE5* egységekkel
rendelkező WH-SDC0309K3E5 beltéri egység esetén
•
A berendezés 1. tápellátása megfelel az IEC/EN 61000-3-2 szabvány előírásainak.
•
A berendezés 1. tápellátása megfelel az IEC/EN 61000-3-3 szabvány előírásainak és
csatlakoztatható a meglévő táphálózathoz.
•
A berendezés 2. tápellátása megfelel az IEC/EN 61000-3-2 szabvány előírásainak.
•
A berendezés 2. tápellátása megfelel az IEC/EN 61000-3-3 szabvány előírásainak és
csatlakoztatható a meglévő táphálózathoz.
WH-UDZ03KE5*, WH-UDZ05KE5*, WH-UDZ07KE5*, WH-UDZ09KE5* egységekkel
rendelkező WH-SDC0309K6E5 beltéri egység esetén
•
A berendezés 1. tápellátása megfelel az IEC/EN 61000-3-2 szabvány előírásainak.
•
A berendezés 1. tápellátása megfelel az IEC/EN 61000-3-3 szabvány előírásainak és
csatlakoztatható a meglévő táphálózathoz.
•
A berendezés 2. tápellátása megfelel az IEC/EN 61000-3-12 szabvány előírásainak.
•
A berendezés 2-es tápegysége megfelel az IEC/EN 61000-3-11 szabvány előírásainak,
és megfelelő táphálózathoz kell csatlakoztatni, melynek megengedett maximális
rendszerimpedanciája Z = 0,123 . Vegye fel a kapcsolatot a táphálózat felelős
max
üzemeltetőjével, és bizonyosodjon meg arról, hogy a 2. tápellátás valóban a megadott
impedanciakorlátot meg nem haladó táphálózathoz van csatlakoztatva.
WH-UXZ09KE5* egységgel rendelkező WH-SXC09K3E5 beltéri egység esetén
•
A berendezés 1-es áramforrása megfelel az IEC/EN 61000-3-12 szabványnak, feltéve, hogy
a rövidzárlati teljesítmény (Ssc) a felhasználó és a nyilvános rendszer közti csatlakozási
ponton nagyobb vagy egyenlő, mint 4450 kW. A telepítést végző szerelőnek vagy a
berendezés tulajdonosának kell gondoskodnia róla (szükség esetén a hálózati elosztó
képviselőjével konzultálva), hogy a berendezés csak olyan hálózatra legyen csatlakoztatva,
amelynek rövidzárlati teljesítménye (Ssc) nagyobb vagy egyenlő, mint 4450 kW.
•
A berendezés 2. tápellátása megfelel az IEC/EN 61000-3-2 szabvány előírásainak.
•
A berendezés 2. tápellátása megfelel az IEC/EN 61000-3-3 szabvány előírásainak és
csatlakoztatható a meglévő táphálózathoz.
WH-UXZ09KE5*, WH-UXZ12KE5* egységgel rendelkező WH-SXC09K6E5, WH-SXC12K6E5
beltéri egység esetén
•
A berendezés 1-es áramforrása megfelel az IEC/EN 61000-3-12 szabványnak, feltéve, hogy
a rövidzárlati teljesítmény (Ssc) a felhasználó és a nyilvános rendszer közti csatlakozási
ponton nagyobb vagy egyenlő, mint 4450 kW. A telepítést végző szerelőnek vagy a
berendezés tulajdonosának kell gondoskodnia róla (szükség esetén a hálózati elosztó
képviselőjével konzultálva), hogy a berendezés csak olyan hálózatra legyen csatlakoztatva,
amelynek rövidzárlati teljesítménye (Ssc) nagyobb vagy egyenlő, mint 4450 kW.
10
1
L N L N 1
1 1
Beltéri egység/kültéri
L N L N
1 1 egység csatlakozása
1. tápellátás 2. tápellátás
Kapocsléc
*1
Befogóelem
(szorító)
Csatlakozókábel
Meghúzási nyomaték cN•m
157–196
196–245
Beltéri/kültéri
összekötő
kapocsléc
Legalább 5 mm
(vezetékek távolsága)
Vezető túl Vezető nincs
mélyen betolva teljesen betolva
TILOS TILOS
•
A berendezés 2. tápellátása megfelel az IEC/EN 61000-3-12 szabvány előírásainak.
•
A berendezés 2-es tápegysége megfelel az IEC/EN 61000-3-11 szabvány előírásainak,
és megfelelő táphálózathoz kell csatlakoztatni, melynek megengedett maximális
rendszerimpedanciája Z
2 3
üzemeltetőjével, és bizonyosodjon meg arról, hogy a 2. tápellátás valóban a megadott
impedanciakorlátot meg nem haladó táphálózathoz van csatlakoztatva.
2 3
6
TÁVVEZÉRLŐ TELEPÍTÉSE
SZOBATERMOSZTÁTKÉNT
• Lehetőség van a beltéri egységre szerelt távvezérlő 3 áthelyezésére a
helyiségbe, ahol szobatermosztátként használható.
A telepítés helye
• A padlótól 1–1,5 m-re (az átlagos szobahőmérséklet mérésének magasságában)
telepítse a távvezérlőt.
• Szerelje függőlegesen a falra.
• A következő helyekre ne telepítse a készüléket.
1. ablak mellé, illetve közvetlen napsütésnek vagy légáramnak kitett helyre.
2. árnyékos helyre, illetve olyan tárgy mögé, amely elzárja a helyiség
légmozgása elől.
3. vízkicsapódási helyre (a távvezérlő nem nedvességálló és nem cseppálló.)
4. sugárzó hőforráshoz közeli helyre.
5. egyenetlen felületre.
• Legyen legalább 1 m távolságra tévékészüléktől, rádiótól és számítógéptől.
(Ronthatja a kép-, illetve hangminőséget.)
A távvezérlő kábelei
Beltéri egység
• A távvezérlő kábele kötelezően (2 x min. 0,3 mm²) specifikációjú, kettős szigetelésű, PVC
vagy gumi bevonatú kábel. A kábel teljes hossza legfeljebb 50 m lehet.
• Ügyeljen arra, hogy a kábeleket ne csatlakoztassa a beltéri egység más csatlakozóvégeihez
(pl. tápellátási csatlakozóvéghez). Az meghibásodáshoz vezethet.
• Ne kötegelje össze a tápellátási kábelekkel, illetve ne vezesse ugyanabban a fém
kábelcsatornában. ilyen esetben működési zavar léphet fel.
A távvezérlő eltávolítása a beltéri egységből
1. Távolítsa el a bal oldali dekorációs panelt g és a jobb oldali dekorációs panelt h az
elülső lemezről 1 a panelek hátulról történő óvatos megnyomásával.
2. Távolítsa el a 4 csavart, és vegye ki a tartót a távvezérlővel 3.
= 0,123 . Vegye fel a kapcsolatot a táphálózat felelős
max
A távvezérlő kábelei
(helyszínen biztosítandó)
• Nincs polaritás
A távvezérlő kábeleinek csatlakozóvége
Nyomja meg
óvatosan hátulról
Távolítsa el a 4 csavart
Távvezérlő
