Mise en service
Concept de l'ap-
Le paquet de tuyaux de robot Robacta Twin Compact se distingue par de petites
pareil
dimensions pour la meilleure possible accessibilité à des soudures, par petit po-
ids et haute constance thermique. Par une canalisation de gaz fermée le gaz est
guidé à la pièce coudée de robot libre de perte. En plus, le paquet de tuyaux de
robot Robacta Twin Compact est équipé d'une conduite d'air comprimé séparée
pour la purge de la pièce coudée de robot.
La pièce coudée de robot Robacta Twin Compact dispose d'un système de rac-
cordement révolutionnaire et se distingue par de petites dimensions et ainsi par
la meilleure possible accessibilité. Par la buse à gaz refroidie par eau le système
est capable du soudage à grand rendement MIG/MAG.

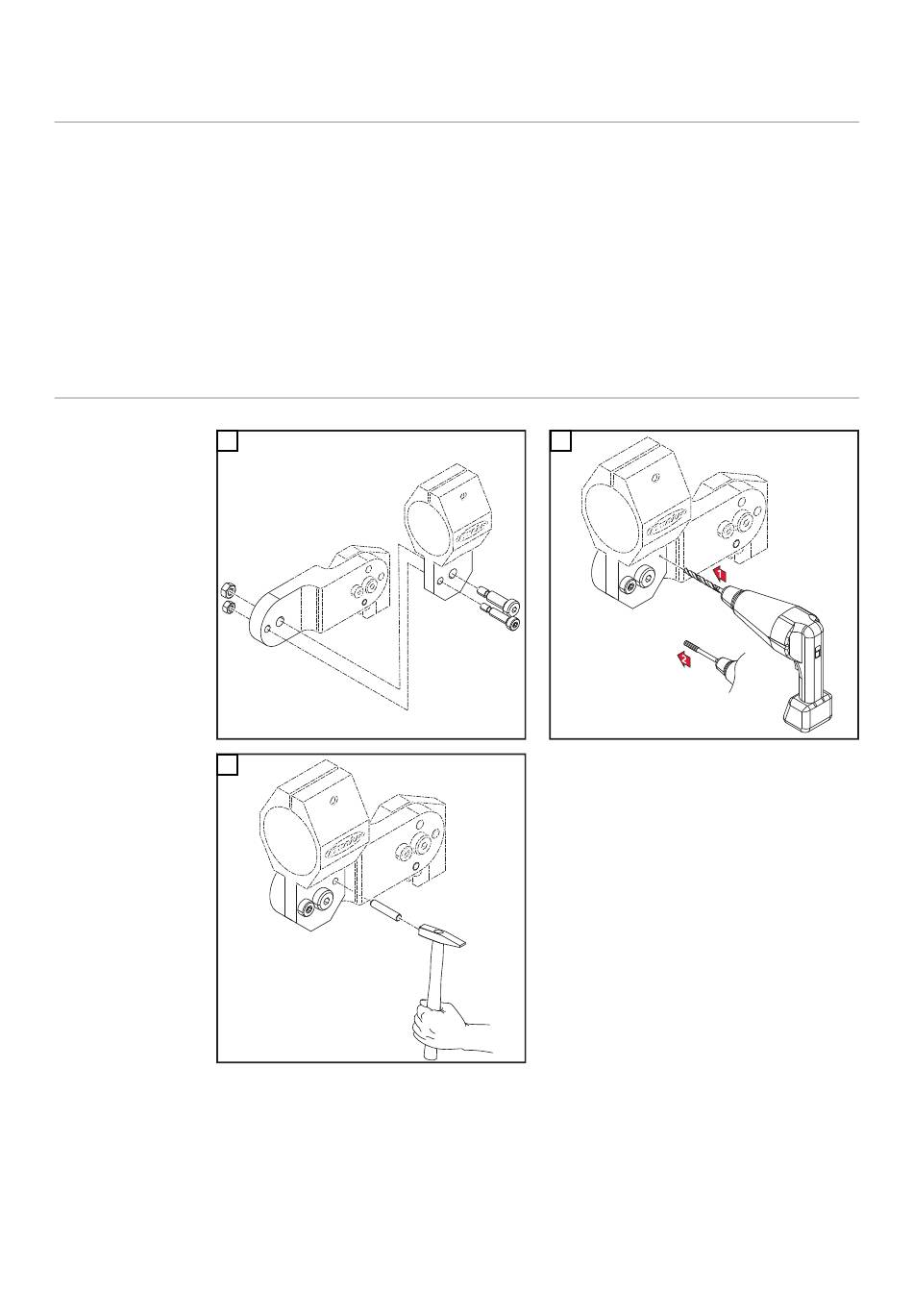

Monter l'angle
1
d'arrêt (stan-
dard)
3
IMPORTANT! Pour assurer la fixation dans la position définie, percer le support
au diamètre 5,8 mm et, à l'aide d'un alésoir, adapter le perçage pour la goupille
de serrage Ø6 G7.
IMPORTANT! L'angle d'arrêt doit être monté avec une vis ajustable à épaulement
M8 et avec une vis M6. Lorsque le vissage est terminé, enfoncer une goupille de
serrage (Ø 6 mm) pour bloquer.
46
2
Reibahle /
Reamer /
Alésoir /
Alesatore /
Escariador /
Alargador
Ø6G7
Bohrer /
Drill /
Foret /
Punta del
trapano /
Broca /
Broca
Ø5,8
