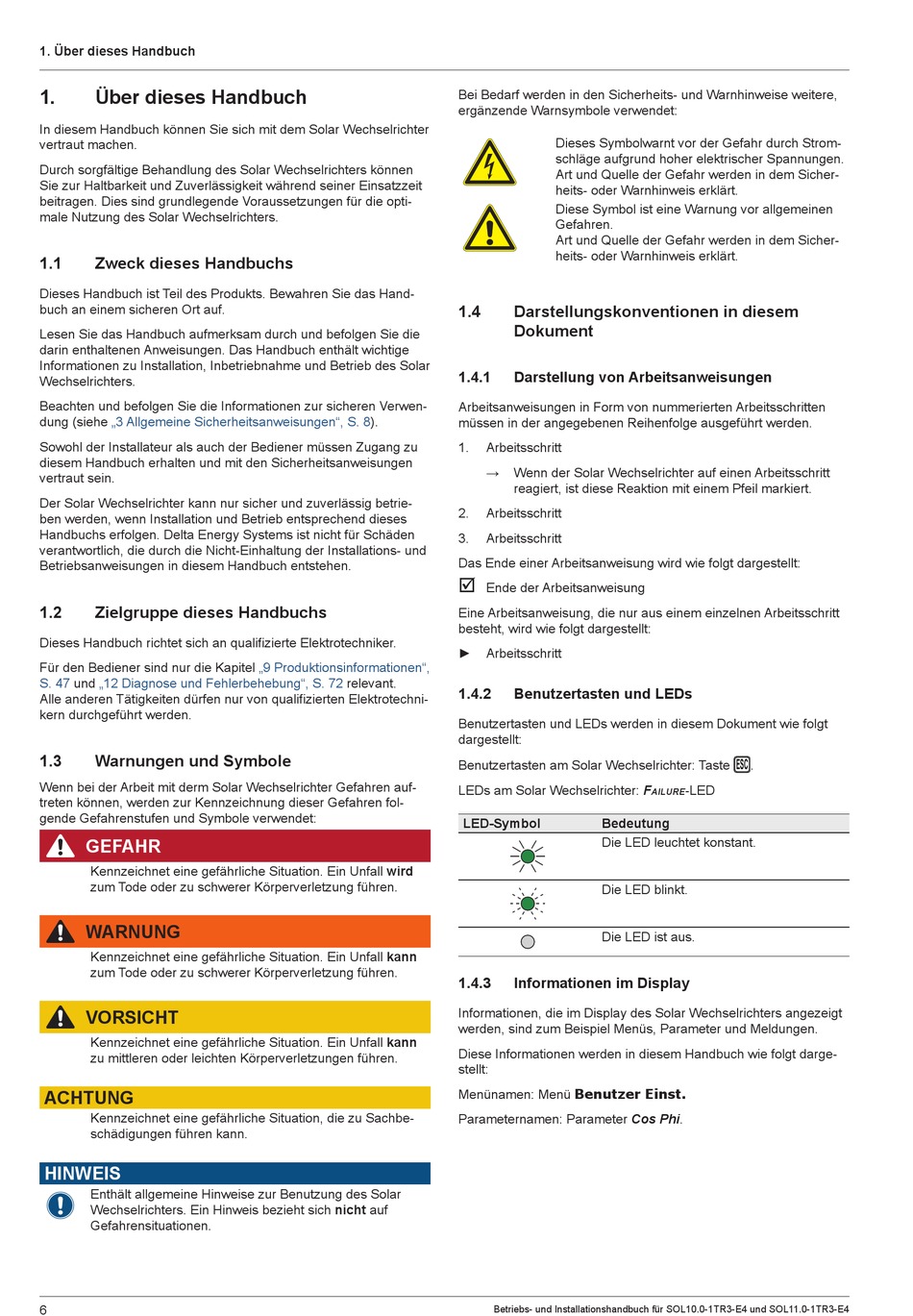

1. Über dieses Handbuch
1.
Über dieses Handbuch
In diesem Handbuch können Sie sich mit dem Solar Wechselrichter
vertraut machen.
Durch sorgfältige Behandlung des Solar Wechselrichters können
Sie zur Haltbarkeit und Zuverlässigkeit während seiner Einsatzzeit
beitragen. Dies sind grundlegende Voraussetzungen für die opti-
male Nutzung des Solar Wechselrichters.
1.1
Zweck dieses Handbuchs
Dieses Handbuch ist Teil des Produkts. Bewahren Sie das Hand-
buch an einem sicheren Ort auf.
Lesen Sie das Handbuch aufmerksam durch und befolgen Sie die
darin enthaltenen Anweisungen. Das Handbuch enthält wichtige
Informationen zu Installation, Inbetriebnahme und Betrieb des Solar
Wechselrichters.
Beachten und befolgen Sie die Informationen zur sicheren Verwen-
dung (siehe
„3 Allgemeine Sicherheitsanweisungen", S.
Sowohl der Installateur als auch der Bediener müssen Zugang zu
diesem Handbuch erhalten und mit den Sicherheitsanweisungen
vertraut sein.
Der Solar Wechselrichter kann nur sicher und zuverlässig betrie-
ben werden, wenn Installation und Betrieb entsprechend dieses
Handbuchs erfolgen. Delta Energy Systems ist nicht für Schäden
verantwortlich, die durch die Nicht-Einhaltung der Installations- und
Betriebsanweisungen in diesem Handbuch entstehen.
1.2
Zielgruppe dieses Handbuchs
Dieses Handbuch richtet sich an qualifizierte Elektrotechniker.
Für den Bediener sind nur die Kapitel
S. 47
und
„12 Diagnose und Fehlerbehebung", S. 72
Alle anderen Tätigkeiten dürfen nur von qualifizierten Elektrotechni-
kern durchgeführt werden.
1.3
Warnungen und Symbole
Wenn bei der Arbeit mit derm Solar Wechselrichter Gefahren auf-
treten können, werden zur Kennzeichnung dieser Gefahren fol-
gende Gefahrenstufen und Symbole verwendet:
GEFAHR
Kennzeichnet eine gefährliche Situation. Ein Unfall wird
zum Tode oder zu schwerer Körperverletzung führen.
WARnunG
Kennzeichnet eine gefährliche Situation. Ein Unfall kann
zum Tode oder zu schwerer Körperverletzung führen.
VORSIcHT
Kennzeichnet eine gefährliche Situation. Ein Unfall kann
zu mittleren oder leichten Körperverletzungen führen.
AcHTunG
Kennzeichnet eine gefährliche Situation, die zu Sachbe-
schädigungen führen kann.
HInWEIS
Enthält allgemeine Hinweise zur Benutzung des Solar
Wechselrichters. Ein Hinweis bezieht sich nicht auf
Gefahrensituationen.
6
8).
„9 Produktionsinformationen",
relevant.
Bei Bedarf werden in den Sicherheits- und Warnhinweise weitere,
ergänzende Warnsymbole verwendet:
Dieses Symbolwarnt vor der Gefahr durch Strom-
schläge aufgrund hoher elektrischer Spannungen.
Art und Quelle der Gefahr werden in dem Sicher-
heits- oder Warnhinweis erklärt.
Diese Symbol ist eine Warnung vor allgemeinen
Gefahren.
Art und Quelle der Gefahr werden in dem Sicher-
heits- oder Warnhinweis erklärt.
1.4
Darstellungskonventionen in diesem
Dokument
1.4.1
Darstellung von Arbeitsanweisungen
Arbeitsanweisungen in Form von nummerierten Arbeitsschritten
müssen in der angegebenen Reihenfolge ausgeführt werden.
1.
Arbeitsschritt
→
Wenn der Solar Wechselrichter auf einen Arbeitsschritt
reagiert, ist diese Reaktion mit einem Pfeil markiert.
2.
Arbeitsschritt
3.
Arbeitsschritt
Das Ende einer Arbeitsanweisung wird wie folgt dargestellt:
þ
Ende der Arbeitsanweisung
Eine Arbeitsanweisung, die nur aus einem einzelnen Arbeitsschritt
besteht, wird wie folgt dargestellt:
►
Arbeitsschritt
1.4.2
Benutzertasten und LEDs
Benutzertasten und LEDs werden in diesem Dokument wie folgt
dargestellt:
Benutzertasten am Solar Wechselrichter: Taste
LEDs am Solar Wechselrichter: F
LED-Symbol
Bedeutung
Die LED leuchtet konstant.
Die LED blinkt.
Die LED ist aus.
1.4.3
Informationen im Display
Informationen, die im Display des Solar Wechselrichters angezeigt
werden, sind zum Beispiel Menüs, Parameter und Meldungen.
Diese Informationen werden in diesem Handbuch wie folgt darge-
stellt:
Menünamen: Menü Benutzer Einst.
Parameternamen: Parameter Cos Phi.
Betriebs- und Installationshandbuch für SOL10.0-1TR3-E4 und SOL11.0-1TR3-E4
