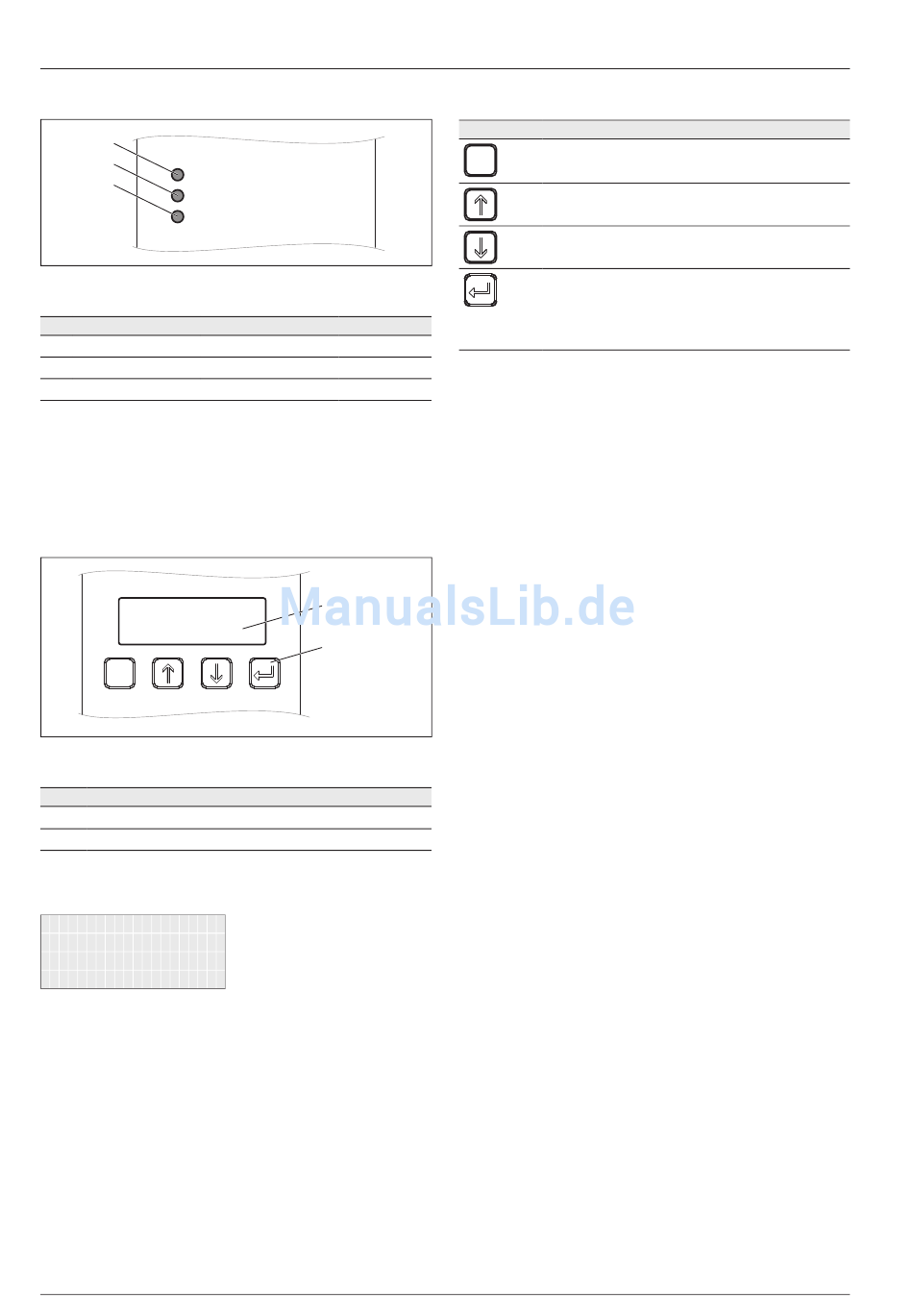

5. Produktbeschreibung
5.3
Status-LEDs
➀
➁
Operation
➂
Earth Fault
Failure
Abb. 5.4:
Status-LEDs
nr.
Beschriftung
Bezeichnung
O
Betrieb
➀
peratiOn
Erdungsfehler
e
F
➁
arth
ault
F
Fehler
➂
ailure
Informationen zu den LED-Meldungen fi nden Sie unter
gnose und Fehlerbehebung", S.
5.4
Display und Bedientasten
5.4.1
Übersicht
ESC
Abb. 5.5:
Übersicht Display und Bedientasten
nr.
Bezeichnung
Display
➀
Bedientasten
➁
5.4.2
Aufbau des Displays
1 0 0 I n s t a l l . e i n s t l l .
- - - - - - - - - - - - - - - - - - -
S p r a c h e :
G e r m a n
D a t u m u n d Z e i t
➔
D i s p l a y e i n s t l l g .
Abb. 5.6:
Display
Das Display besteht aus 4 Zeilen mit jeweils 20 Zeichen.
In der ersten Zeile stehen Nummer und Name des angezeigten
Menüs.
In der zweiten bis vierten Zeile werden die Menüelemente angege-
ben.
In der dritten Zeile gibt ein kleiner Pfeil das gegenwärtig ausge-
wählte Menüelement an.
12
Farbe
Grün
Rot
Gelb
„12 Dia-
72.
➀
➁
5.4.3
Tasten
Symbol
Verwendung
ESC
●
Aktuelles Menü verlassen.
●
Einstellen eines Wertes abbrechen.
●
In einem Menü nach oben bewegen.
●
Einen Wert einstellen (Wert erhöhen).
●
In einem Menü nach unten bewegen.
●
Einen Wert einstellen (Wert verringern).
●
Einen Menüeintrag auswählen.
●
Einen einstellbaren Wert zur Bearbeitung
öffnen.
●
Bearbeitung abschließen (eingestellten Wert
übernehmen).
5.4.4
Generelle Menüstruktur
Die Menüs bestehen aus bis zu drei Ebenen:
[Hauptmenü]
...
300 USB-Funktionen
400 Produktionsinfo
410 Aktuelle Daten
411 Akt. Übersicht
412 Akt. Daten AC
...
420 Tagesstatistik
430 Wochenstatistik
...
500 Benutzer Einst.
...
Die meisten Menütitel bestehen aus einer dreistelligen Nummer
und einem Menünamen.
Eine Übersicht der kompletten Menüstruktur fi nden Sie im Kapitel
„16.2 Übersicht Menüstruktur", S.
