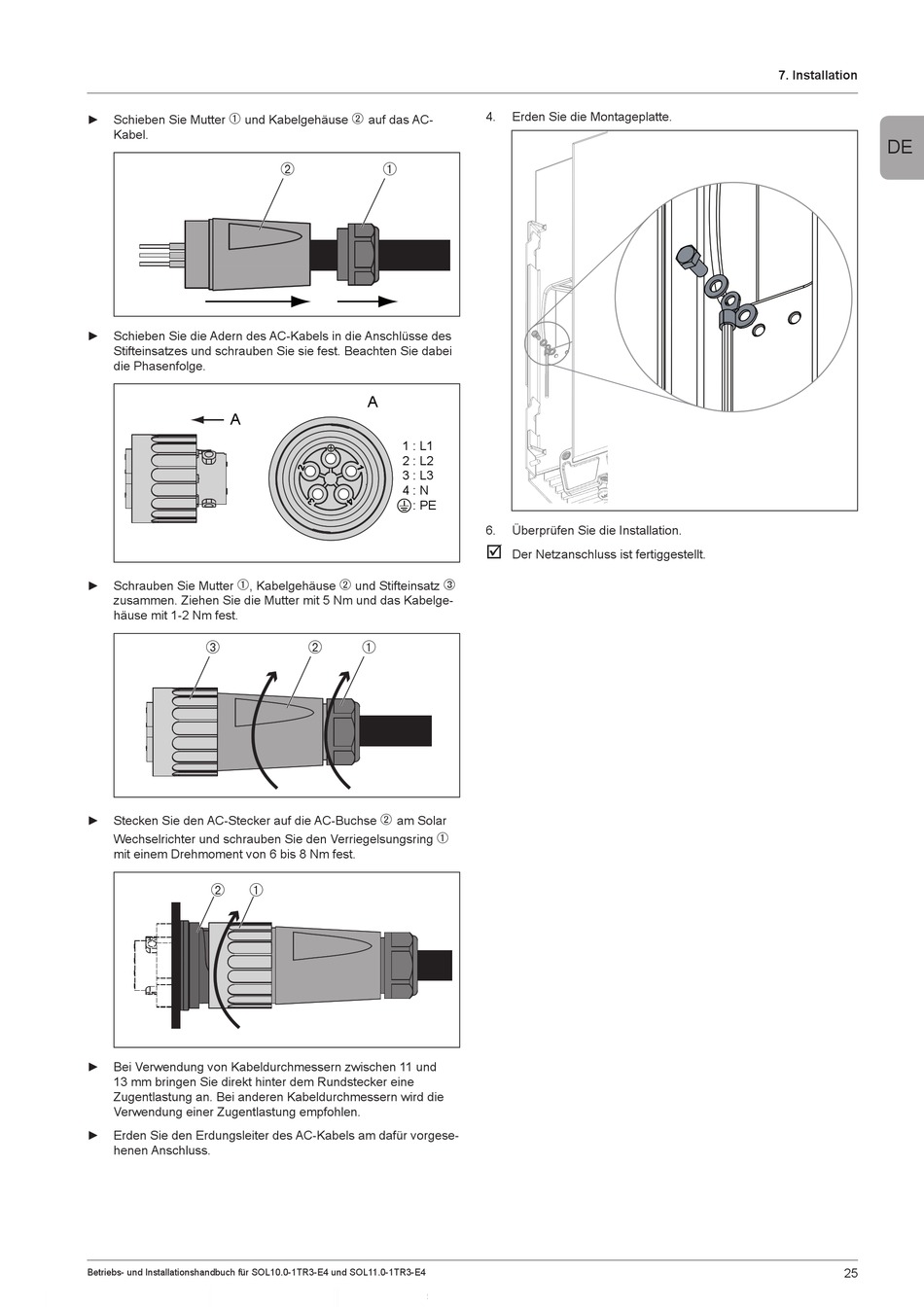

Schieben Sie Mutter
➀
und Kabelgehäuse
Kabel.
►
Schieben Sie die Adern des AC-Kabels in die Anschlüsse des
Stifteinsatzes und schrauben Sie sie fest. Beachten Sie dabei
die Phasenfolge.
A
►
Schrauben Sie Mutter
➀
, Kabelgehäuse
zusammen. Ziehen Sie die Mutter mit 5 Nm und das Kabelge-
häuse mit 1-2 Nm fest.
➂
►
Stecken Sie den AC-Stecker auf die AC-Buchse
Wechselrichter und schrauben Sie den Verriegelsungsring
mit einem Drehmoment von 6 bis 8 Nm fest.
➁
➀
►
Bei Verwendung von Kabeldurchmessern zwischen 11 und
13 mm bringen Sie direkt hinter dem Rundstecker eine
Zugentlastung an. Bei anderen Kabeldurchmessern wird die
Verwendung einer Zugentlastung empfohlen.
►
Erden Sie den Erdungsleiter des AC-Kabels am dafür vorgese-
henen Anschluss.
Betriebs- und Installationshandbuch für SOL10.0-1TR3-E4 und SOL11.0-1TR3-E4
➁
auf das AC-
➁
➀
A
1 : L1
2 : L2
3 : L3
4 : N
: PE
➁
und Stifteinsatz
➂
➁
➀
➁
am Solar
➀
4.
Erden Sie die Montageplatte.
5.
6.
Überprüfen Sie die Installation.
þ
Der Netzanschluss ist fertiggestellt.
7. Installation
DE
25
