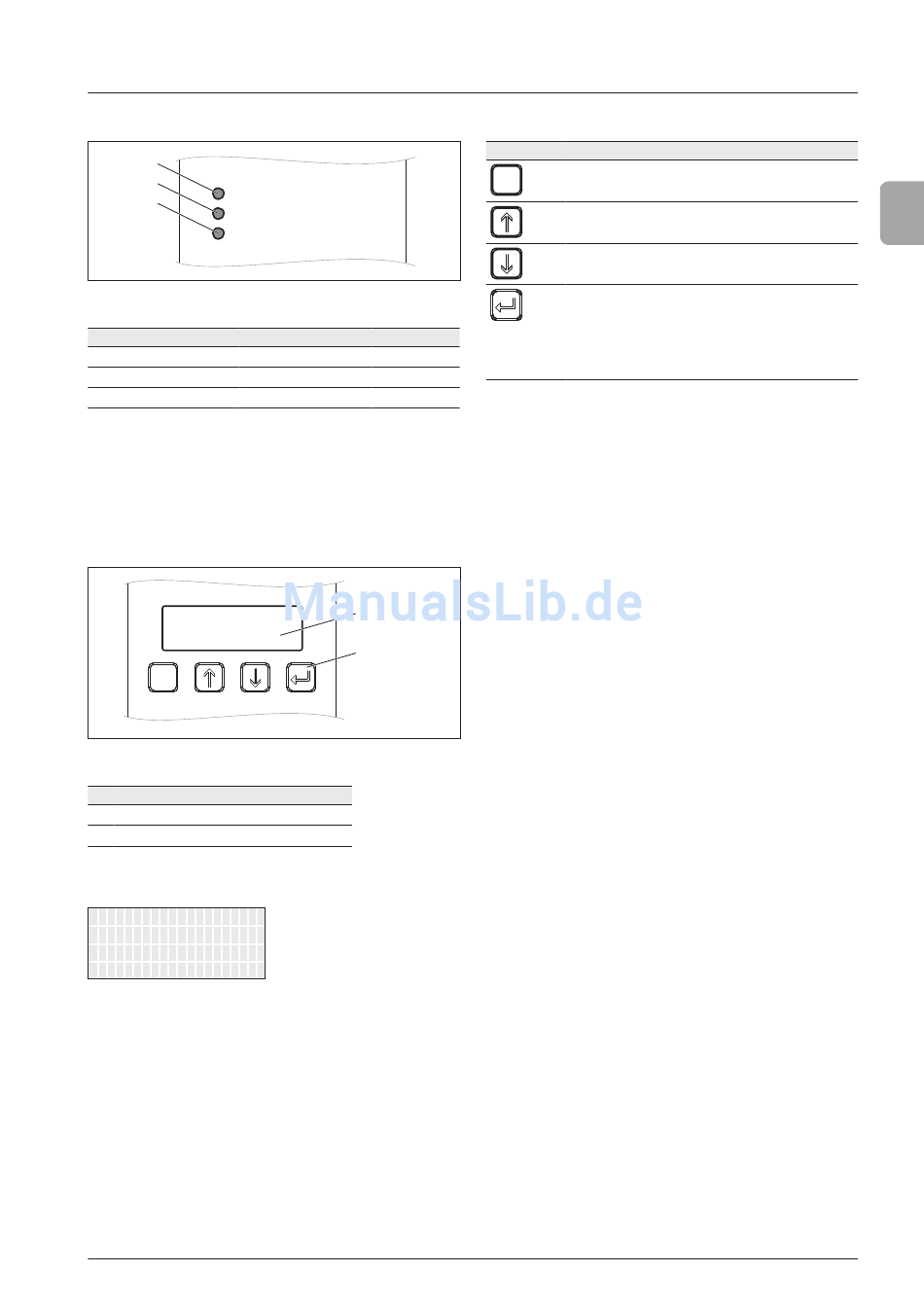

5.3
Status-LEDs
➀
➁
Operation
➂
Earth Fault
Failure
Abb. 5.7.:
Status-LEDs
Nr.
Beschriftung
Bezeichnung
O
Betrieb
➀
peratiOn
e
F
Erdungsfehler
➁
arth
ault
F
Fehler
➂
ailure
Informationen zu den LED-Meldungen finden Sie unter
Diagnose und Wartung", S.
48.
5.4
DisplayundTasten
5.4.1
Komponenten
ESC
Abb. 5.8.:
Komponenten des Displays
Nr. Bezeichnung
Display
➀
Tasten
➁
5.4.2
AufbaudesDisplays
F o r m a t
- - - - - - - - -
- - - - - - - - - -
D a t u m :
T T . M M . J J J J
➔
Z e i t :
1 2 h
Abb. 5.9.:
Display
Das Display besteht aus 4 Zeilen mit jeweils 20 Zeichen.
In der ersten Zeile steht der Name des angezeigten Menüs.
In der zweiten bis vierten Zeile werden die Menüelemente
angegeben.
In der dritten Zeile gibt ein kleiner Pfeil das gegenwärtig
ausgewählte Menüelement an.
Betriebs- und Installationshandbuch für SOLIVIA 2.5/3.0/3.3/3.6/5.0 EU G4 TR
5.4.3
Symbol
ESC
Farbe
Grün
Rot
Gelb
5.4.4
„12.
Die Menüs bestehen aus bis zu drei Ebenen:
[Hauptmenü]
...
300 USB-Funktionen
400 Produktionsinfo
410 Aktuelle Daten
➀
➁
420 Tagesstatistik
430 Wochenstatistik
...
500 Benutzer Einst.
...
Die meisten Menünamen bestehen aus einer dreistelligen
Nummer und einem Menütitel.
Für eine Übersicht der kompletten Menüstruktur siehe
Übersicht Menüstruktur", S.
Produktbeschreibung
Tasten
Verwendung
●
Aktuelles Menü verlassen
●
Einstellen eines Wertes abbrechen
●
In einem Menü nach oben bewegen
●
Einen Wert einstellen (Wert erhöhen)
●
In einem Menü nach unten bewegen
●
Einen Wert einstellen (Wert verringern)
●
Einen Menüeintrag auswählen
●
Einen einstellbaren Wert zur Bearbeitung
öffnen
●
Bearbeitung abschließen (eingestellten Wert
übernehmen)
GenerelleMenüstruktur
411 Akt. Übersicht
412 Akt. Daten AC
...
61.
DE
„16.3
