Der Transmitter darf nicht bei angeschlossenem Netzkabel
geöffnet werden.
Es ist ratsam, Sicherheitsvorrichtungen zu installieren:
Stromversorgung: Sicherung (300 mA) und ein Schalter.
Relais: Höchstens 3 A-Sicherung und Überlastschalter (je nach
Anwendung).
Setzen Sie nicht gleichzeitig eine gefährliche Spannung und eine
Sicherheits-Kleinspannung an die Relais an.
3.4 VERDRAHTUNG DES DURCHFLUSSTRANSMITTERS 8045
3.4.1 18-36 VDC ohne Relais
Die Schrauben aus der Frontanzeige herausdrehen und den Deckel abnehmen.
Anschließend das Kabel durch den Kabelanschluss ziehen und lt. Anschlussplänen
anklemmen.
Die Elektronik im 8045 ermöglicht den Anschluss einer mit einem 4-20 mA-Eingang
versehenen SPS als Quelle oder Senke. Position A (Abb. 3.3) zeigt eine Konfiguration
als Quelle und Position B (Abb. 3.4) eine Konfiguration als Senke.
Bei einer Ausführung mit Edelstahl-Sensor muss die unverwendete Kabel-
durchführung mittels dem gelieferten Verschluss verstopft werden, um die
Dichtheit des Transmitters zu vergewissern. Die Kabeldurchführung
aufschrauben dann den Verschluss einschieben und die Kabeldurchführung
wieder zuschrauben.
Schalter 1
Schalter 2
ENTER
nicht gesperrt
Sensoranschluss
(Flachkabel)
INSTALLATION
4-20 mA
+
SPS /
-
Ventil
POS A
gesperrt

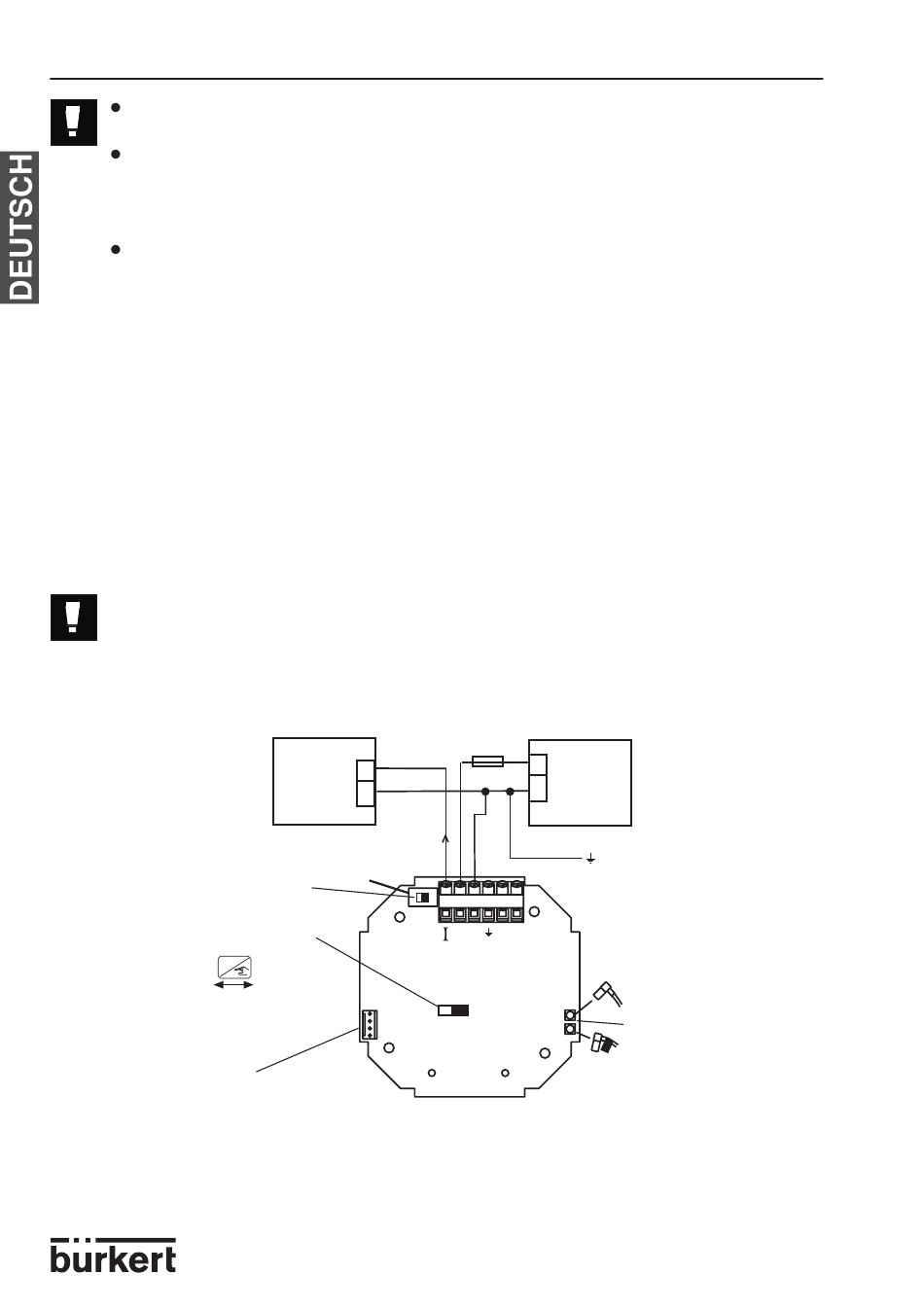

Abb. 3.3 Konfiguration als Quelle - Position A
Sicherung
300 mA
+
-
18-36 VDC
I
(*)
1 2 4
3 5 6
P-
+
-
P+
(*) ist keine direkte Erdung möglich, schließen Sie
einen 100 nF Kondensator zwischen dem
Minuspol der Versorgung und der Erde an.
12
Strom-
versorgung
Sensoranschlüsse
(Koax-Kabel)
8045
