Beim Wiederaufbau des Transmitters müssen folgende Anweisungen gefolgt
werden:
Ausführung mit PVDF-Sensor:
- Schliessen Sie das Erdungsdraht an die Klemme 4 des Klemmenbretts 3 an
- schliessen Sie den Flachkabel an den Stecker 1 an
- schliessen Sie die Koax-Kabel an die Stecker 2 an (auf richtige Montage
achten!)
- setzen Sie alle Dichtungen zurück
- achten Sie auf die Ausrichtung der Nase (siehe 3.1.1)
- befestigen Sie die Sensor-Befestigungsschraube
Ausführung mit Edelstahl-Sensor:

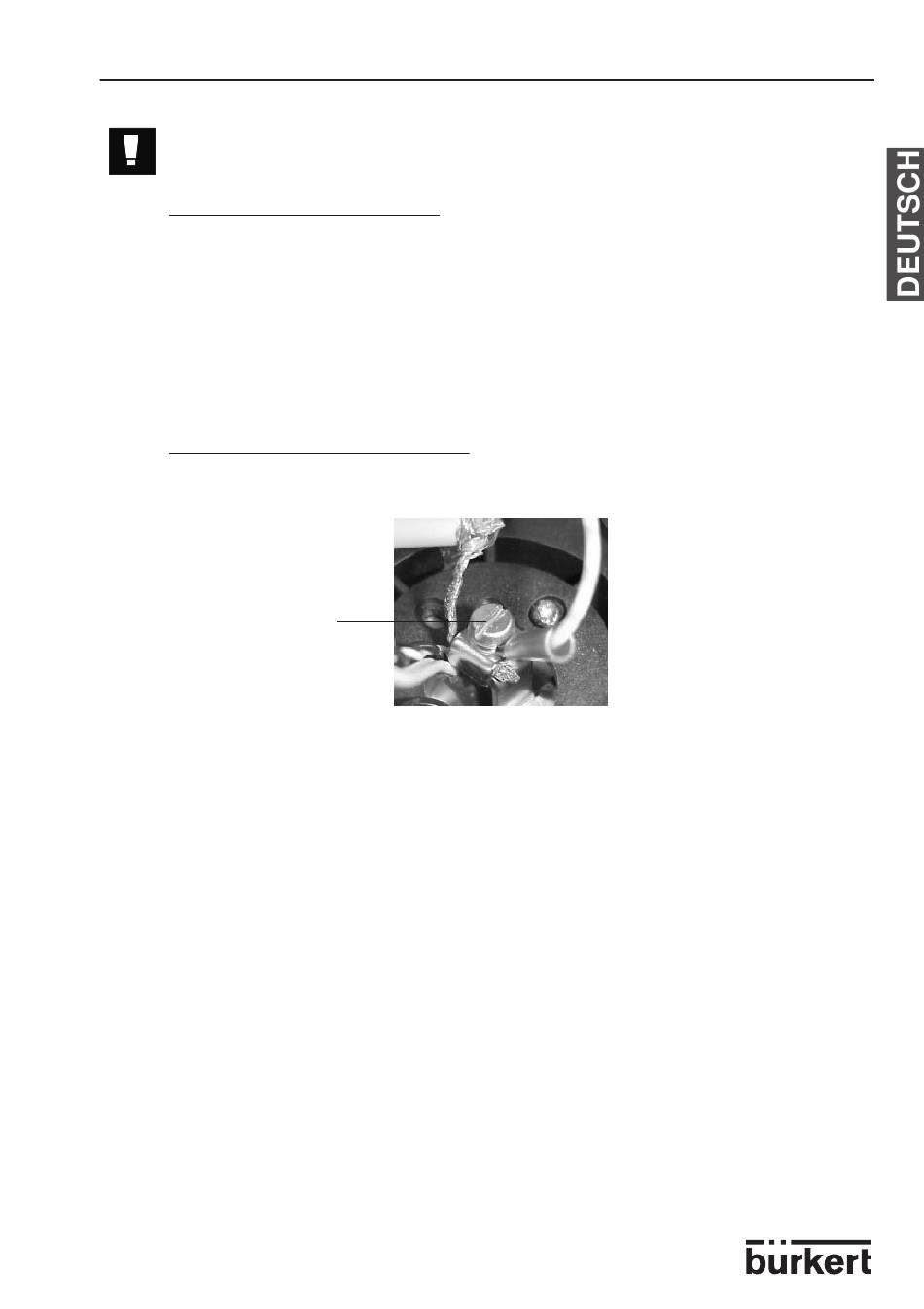

- Schrauben Sie die Erdverbindungsschraube des neuen Sensors auf
Erdverbindungsschraube
- nehmen Sie die Erdungsöse und den Erdungskabel des neuen Sensors
heraus
- setzen Sie den neuen Sensor in das Gehäuse ein
- schliessen Sie das Erdungsdraht an die Klemme 4 des Klemmenbretts 3 an
- schliessen Sie den Flachkabel an den Stecker 1 an
- schliessen Sie die Koax-Kabel an die Stecker 2 an (auf richtige Montage
achten!)
- setzen Sie alle Dichtungen zurück
- achten Sie darauf, dass die Elektroden senkrecht zu dem Pfeil auf der
Seite des Gehäuses ausgerichtet sind (siehe 3.2)
- befestigen Sie die Sensor-Befestigungsschraube
- setzen Sie die Erdungsöse des Gehäuse-Erdungskabels und die Tragöse
auf den Sensor mittels Schraube und Scheibe zurück
- siehe Seite 11 zur richtigen Erdung an den Prozess.
