Schalter 1
Schalter 2
ENTER
nicht gesperrt
Sensoranschluss
(Flachkabel)

3.4.2 18-36 VDC mit Relais

Die elektrische Verkabelung dieser Konfiguration ist über 2
Kabelstopfbuchsenverschraubungen möglich. Die Schrauben aus der Frontanzeige
herausdrehen und den Deckel abnehmen. Anschließend die Kabel durch den
Kabelanschluss ziehen und es lt. Anschlussplan anklemmen (Abb. 3.5).
Klemmen Sie die vom Relais-Modul kommenden Drahte mittels der
gelieferten Kabelschelle fest.
Schalter 2
Sensoranschluss
(Flachkabel)
230 VAC
230 VAC

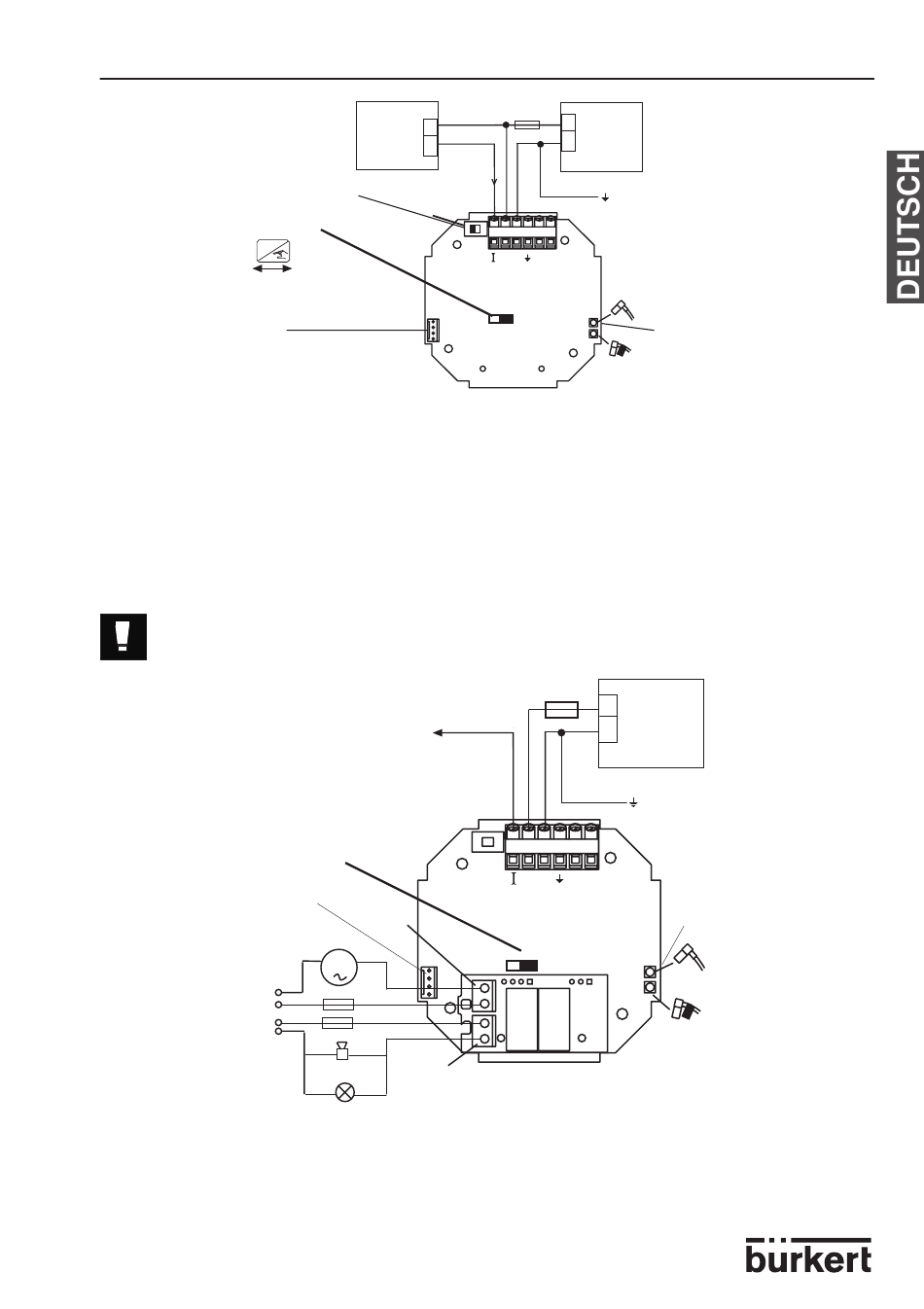

Abb. 3.5 Anschlussplan für Relais
Das Gerät kann unabhängig von der jeweiligen Version einfach an eine SPS
angeschlossen werden.
8045
INSTALLATION
SPS /
+
Ventil
-
4-20 mA
POS B
gesperrt
Abb. 3.4 Konfiguration als Senke - Position B
Sicherung
4-20 mA
REL 1
m
3 A
3 A
REL 2
Sicherung
300 mA
+
-
18-36 VDC
I
(*)
1 2 3 4 5 6
P-
+ -
P+
(*) ist keine direkte Erdung möglich, schließen Sie
einen 100 nF Kondensator zwischen dem
Minuspol der Versorgung und der Erde an.
300 mA
+
Strom-
-
versorgung
(*)
18-36 VDC
1 2 3 4 5 6
+ -
P+ P-
(*) ist keine direkte Erdung möglich, schließen Sie
einen 100 nF Kondensator zwischen dem
Minuspol der Versorgung und der Erde an.
13
Stromversorgung
Sensoranschlüsse
(Koax-Kabel)
Sensoranschlüsse
(Koax-Kabel)
