Einbaulage und Strömungsrichtung:
Der angezeigte Durchfluss ist unabhängig von der Durchflussrichtung immer ein
positiver Wert. Jedoch hängt die Zählrichtung der beiden Zähler folgendermaßen von
der Durchflussrichtung ab:
Bei einer Ausführung mit PVDF-Sensor:
Die Zähler zählen vorwärts, wenn der Pfeil auf der Seite des Gehäuses in
Richtung der Strömung gerichtet ist, die Nase des Transmitters der Strömung
entgegengerichtet ist und die Koax-Kabel gemäß Abb. 3.3 oder 3.4
angeschlossen werden.
Bei einer Ausführung mit Edelstahl-Sensor:
Die Zähler zählen vorwärts, wenn der Pfeil auf der Seite des Gehäuses die
Strömungsrichtung angibt, wenn sich die Kabeldurchführungen stromabwärts
des Transmitters befinden und die Koax-Kabel gemäß Abb. 3.3 oder 3.4
angeschlossen werden.
Die Mindesteinlauf (10 x DN) und -auslaufstrecken (3 x DN) müssen eingehalten
werden.
Vergewissern Sie sich bitte, dass der Rohrleitungsaufbau nicht die
Bildung von Luftblasen oder -einschlüssen im Medium begünstigt, da
diese Messfehler verursachen.
8045
INSTALLATION

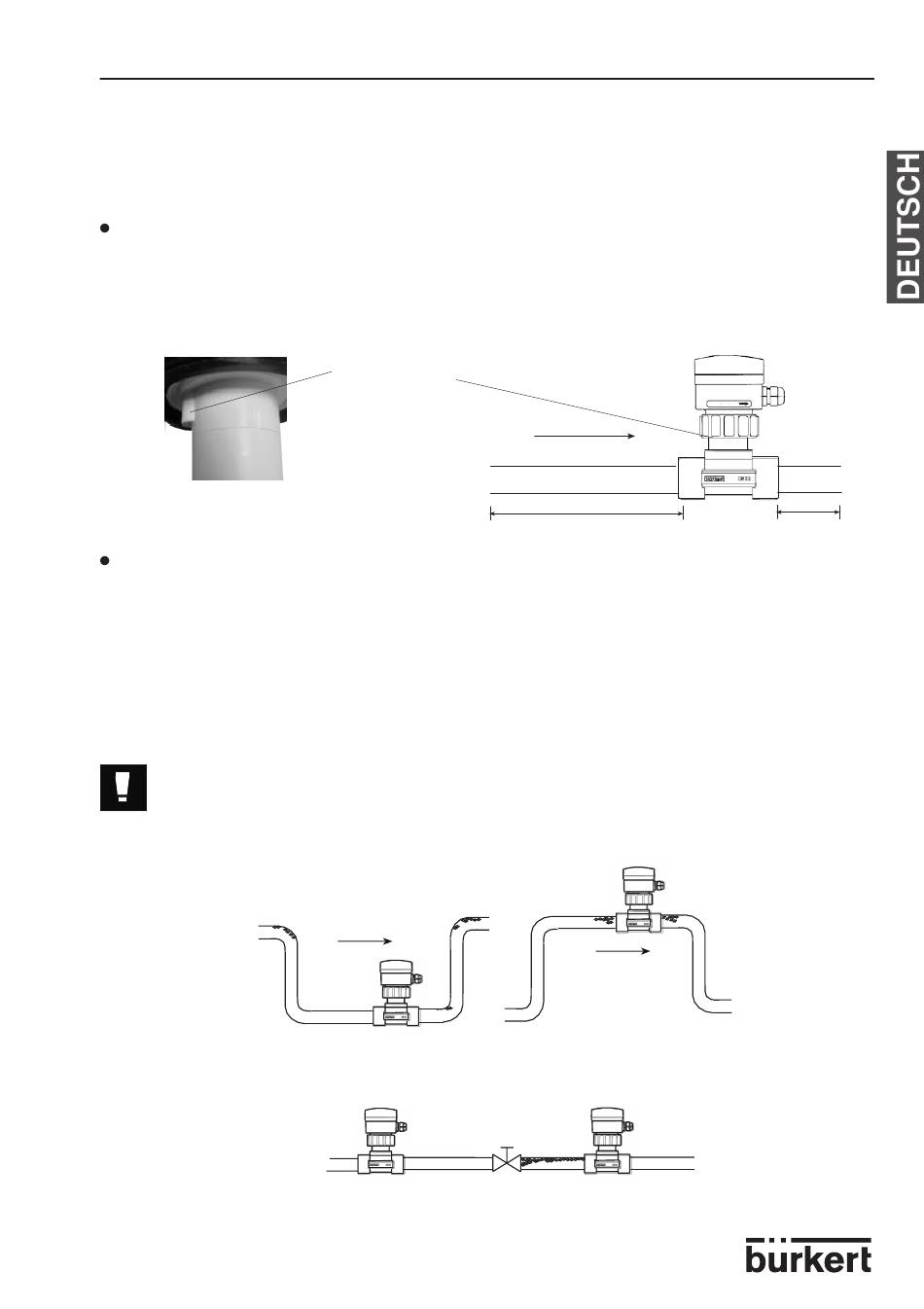

Nase des
Transmitters
(PVDF-Sensor)
Strömungsrichtung
Richtig
Richtig
Strömungsrichtung
10 x DN
Strömungsrichtung
Falsch
Falsch
9
FS = x,xxx FLOW
3 x DN
