3.3 ALLGEMEINER ELEKTRISCHER ANSCHLUSS
Nur Kabel mit einer Temperaturbeständigkeit bis mindestens 80°C verwenden.
Bei normalen Betriebsbedingungen kann das Messsignal über ein geschirmtes
Kabel mit einem Querschnitt von 0,75 mm
Die Signal-Leitung darf nicht in Kontakt mit stromführenden Leitungen mit
höherer Spannung oder Frequenz installiert werden.
Wenn eine kombinierte Installation unumgänglich ist, sollten ein Mindestabstand
von 30 cm eingehalten werden.
Bei Verwendung eines einzigen Kabels muss der Kabeldurchmesser
zwischen 6 und 12 mm liegen; Wenn zwei Kabel gebraucht werden, setzen Sie
die Mehrwegdichtung ein und verwenden Sie Kabel mit einem
4-mm-Durchmesser.
Es ist eine geregelte Stromversorgung zu verwenden - Abschnitt 6.1

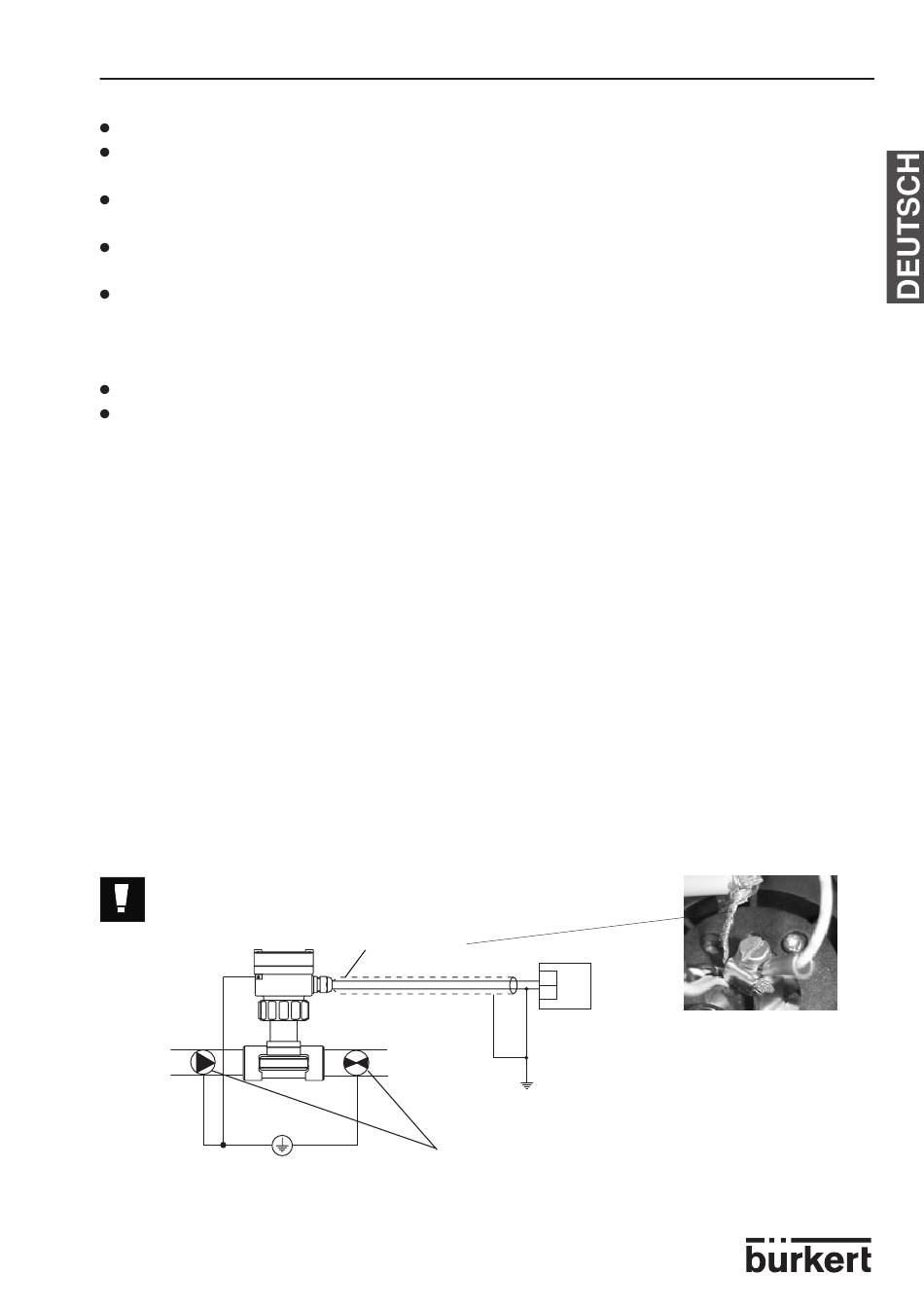

Vergewissern Sie die Äquipotentialität der Installation (Stromversorgung -
Transmitter - Medium) :
- Die verschiedene Erdungspunkte der Installation müssen aneinander
angeschlossen sein, damit die zwischen zwei Erdungspunkten
möglicherweise erzeugten Potential differenzen beseitigt werden.
- Es muss auf vorschriftsmäßige Erdung der Abschirmung an beiden Ende
des Kabels geachtet werden.
- Erden Sie den negativen Anschluss der Versorgungsquelle, um
Gleichtaktströme zu unterdrücken. Ist eine direkte Erdung unmöglich,
schließen Sie ein 100 nF-Kondensator zwischen dem negativen Anschluss
der Versorgungsquelle und der Erde.
Geben Sie darauf besonders acht, wenn der Transmitter auf
Kunststoffrohren installiert wird, weil keine direkte Erdung möglich ist.
Zur Ordnungsgemäßen Erdung müssen alle die sich in der Nähe des
Transmitters befindenden metallischen Apparate, wie Ventile oder Pumpen, an
den selben Erdungspunkt angeschlossen werden.
Ist keiner solcher Apparate anwesend, setzen Sie metallische Teile
(Erdungsringe) oberhalb und unterhalb vom Transmitter in die Rohrleitung ein
und schliessen Sie diese Teile an den selben Erdungspunkt an. Die
Erdungsringe benötigen Kontakt zur Flüssigkeit.
Innerhalb des Gehäuses: Erdung der Abschirmung.
Schraube nicht ganz aufschrauben! Abschirmung
einfädeln und wieder festschrauben.
(*)
(*) oder in die Rohrleitung eingesetzten metallischen Teile (nicht geliefert).
(**) ist keine direkte Erdung möglich, schließen Sie einen 100 nF-Kondensator zwischen dem negativen
Anschluss der Versorgungsquelle und der Erde an.
8045
INSTALLATION
Abschirmung
(**)
(*)
Für Kunststoffrohr-Anwendungen
Metallische Apparate (Ventil, Pumpe, usw)
11
2 übertragen werden.
18-36VDC
+
-
