TECHNISCHE BESCHREIBUNG
11 Steckmodule
Module
Kein Modul
M-Bus-/Impulseingänge (MC 401)
Daten-/Impulsausgang
Daten-/Impulseingänge
M-Bus-/Impulseingänge
Funk-/Impulseingänge
Funk mit externer Antenneanschluss/Impulseingänge

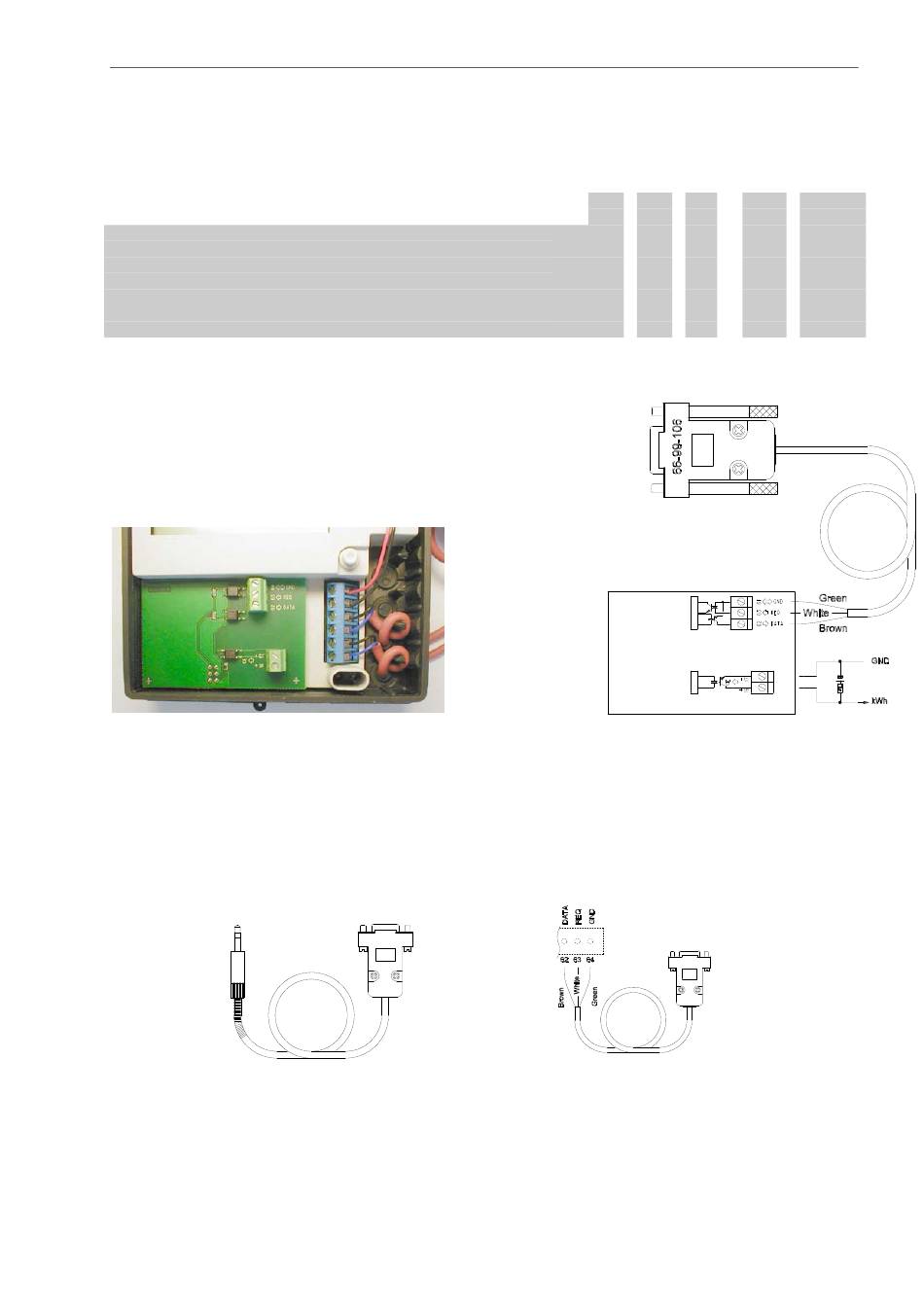

11.1 Daten-/Impulsausgang (66-0Q)
Abbildung 34
Das Modul hat einen Datenanschluss, beispielsweise für einen externen Datenstecker für das Auslesen mit dem
MULTITERM Handterminal, oder für einen zeitweise vorübergehend PC-Anschluss.
Die Datenverbindung ist mit Optokopplern galvanisch isoliert und daher muss ein Datenkabel Typ 66-99-105
oder Typ 66-99-106 verwendet werden, um das Signal auf das RS-232-Niveau von PC und MULTITERM zu
konvertieren.
Für Informationen über Datenfolgen und Protokolle siehe Abschnitt 12 Datenkommunikation.
Typnummer 66-99-105
Abbildung 36
5512-248 DE/02.2008/Rev. E1
Typ
66-
0
P
Q
R
S
U
W
Abbildung 35
Abbildung 37
Typnummer 66-99-106
®
MULTICAL
401
47
