7

ANWENDUNG

Mit CSS-V1 und CSS-V2 wurden komplett vorinstallierte Messgasaufbereitungen für den kontinuierlichen Einsatz
geschaffen, die sich besonders durch ihre individuelle Konfigurierbarkeit hervorragend in Analysensysteme
integrieren lassen. Die kompakte Bauweise stellt nur geringe Anforderungen an den Platzbedarf. Die
Aufbereitungen sind innerhalb weniger Minuten betriebsbereit. Die übliche aufwändige Einzelkomponenten- und
Kleinteilebeschaffung und deren Montage wird hierdurch endlich überflüssig.

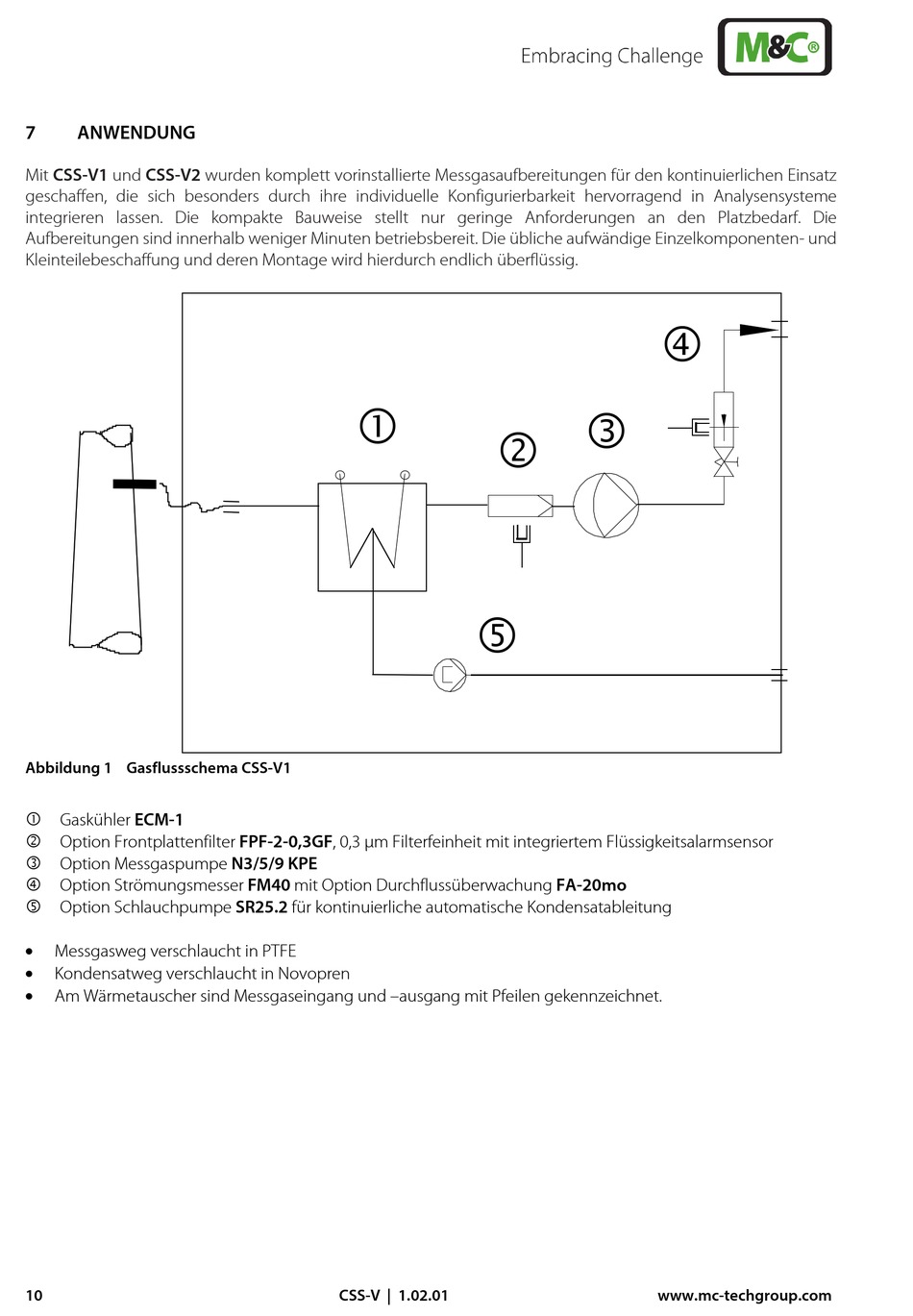

Abbildung 1 Gasflussschema CSS-V1
 Gaskühler ECM-1
 Option Frontplattenfilter FPF-2-0,3GF, 0,3 µm Filterfeinheit mit integriertem Flüssigkeitsalarmsensor
 Option Messgaspumpe N3/5/9 KPE
 Option Strömungsmesser FM40 mit Option Durchflussüberwachung FA-20mo
 Option Schlauchpumpe SR25.2 für kontinuierliche automatische Kondensatableitung
•
Messgasweg verschlaucht in PTFE
•
Kondensatweg verschlaucht in Novopren
•
Am Wärmetauscher sind Messgaseingang und –ausgang mit Pfeilen gekennzeichnet.
