M&C CSS Serie Bedienungsanleitung
Gasentnahme- und gasaufbereitungstechnologie
Vorschau ausblenden
Andere Handbücher für CSS Serie:
- Betriebsanleitung (59 Seiten) ,
- Betriebsanleitung (41 Seiten) ,
- Betriebsanleitung (54 Seiten)
Verwandte Anleitungen für M&C CSS Serie
Inhaltszusammenfassung für M&C CSS Serie

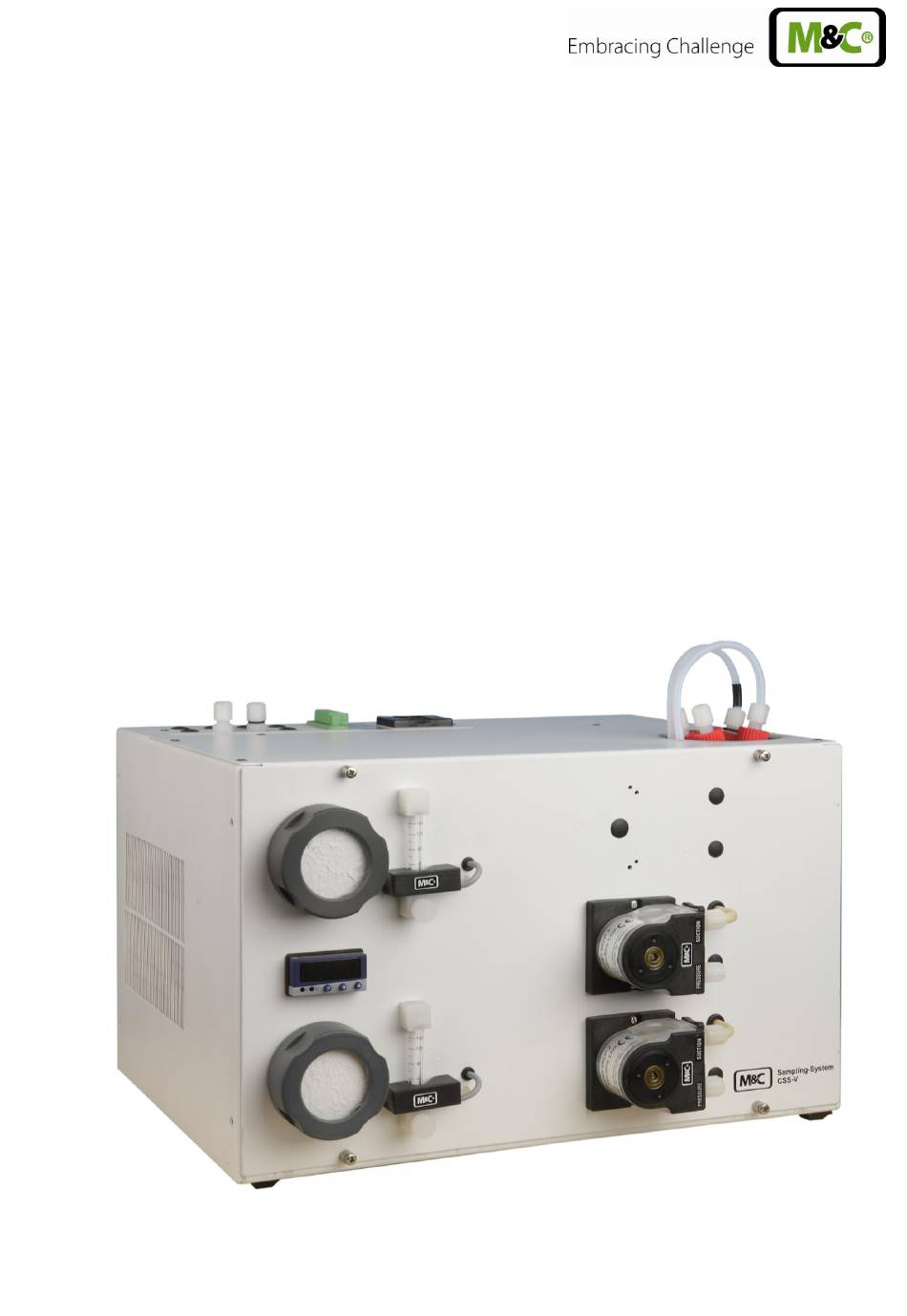

- Seite 1 Bedienungsanleitung ® Gasaufbereitung Serie Version CSS-V1 und CSS-V2 für 19“- oder Wandmontage Gasentnahme- und Gasaufbereitungstechnologie 4-1.2-MD...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise ........................4 Konformitätserklärung ........................4 Sicherheitshinweise ........................5 Garantie ............................5 Verwendete Begriffsbestimmungen und Signalzeichen ............6 Einleitung ............................7 Anwendung ............................. 8 Technische Daten ........................10 Optionen ..........................11 Beschreibung ..........................12 Warenempfang und Lagerung ....................14 Installationshinweise ....................... - Seite 3 Sehr geehrter Kunde, wir haben diese Bedienungsanleitung so aufgebaut, dass alle für das Produkt notwendigen Informationen schnell und einfach zu finden und zu verstehen sind. Sollten trotzdem Fragen zu dem Produkt oder dessen Anwendung auftreten, zögern Sie nicht und wenden Sie sich direkt an M&C oder den für Sie zuständigen Vertragshändler. Entsprechende Kontaktadressen finden Sie im Anhang dieser Bedienungsanleitung.
-
Seite 4: Allgemeine Hinweise
Firmenzentrale M&C TechGroup Germany GmbH Rehhecke 79 40885 Ratingen Deutschland Telefon: 02102 / 935 - 0 Fax: 02102 / 935 - 111 E - mail: info@mc-techgroup.com www.mc-techgroup.com ALLGEMEINE HINWEISE Das in dieser Bedienungsanleitung beschriebene Produkt wurde in einem sicherheitstechnisch einwandfreien und geprüften Zustand ausgeliefert. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte nachfolgende grundlegende Sicherheitsvorkehrungen bei Montage, Inbetriebnahme und Betrieb des Gerätes beachten: Vor Inbetriebnahme und Gebrauch des Gerätes die Bedienungsanleitung lesen. Die in der Betriebsanleitung aufgeführten Hinweise und Warnungen sind zu befolgen. Arbeiten an elektrotechnischen Geräten dürfen nur von Fachpersonal nach den zur Zeit gültigen Vorschriften ausgeführt werden. -
Seite 6: Verwendete Begriffsbestimmungen Und Signalzeichen
VERWENDETE BEGRIFFSBESTIMMUNGEN UND SIGNALZEICHEN bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten werden, wenn entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. G E F A H R ! bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten können, wenn entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. W A R N U N G ! bedeutet, das eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. -
Seite 7: Einleitung

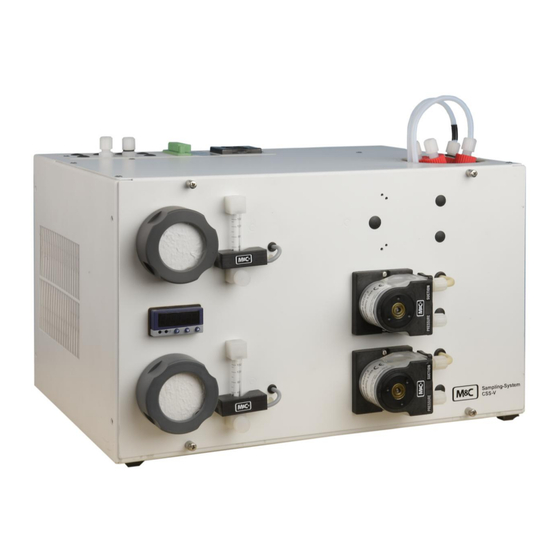

EINLEITUNG Die Gasaufbereitung CSS-V.., wahlweise für 19“- oder Wandmontage, ist ein komplett vorgefertigtes kompaktes kontinuierlich arbeitendes Gasaufbereitungssystem, das je nach Ausführung eine Messgasmenge von max. 2 x 150Nl/h bzw. 1 x 250Nl/h fördern kann. Durch eine große Anzahl an zusätzlichen Optionen kann die Messgasaufbereitung an die verschiedensten Anforderungen der kontinuierlichen Gasanalysentechnik angepasst werden. -
Seite 8: Anwendung
ANWENDUNG Mit der CSS-V.. wurden komplett vorinstallierte Messgasaufbereitungen für den kontinuierlichen Einsatz geschaffen, die sich besonders durch ihre individuelle Konfigurierbarkeit hervorragend in Analysensysteme integrieren lassen. Die kompakte Bauweise stellt nur geringe Anforderungen an den Platzbedarf. Die Aufbereitungen sind innerhalb weniger Minuten betriebsbereit. Die übliche aufwändige Einzelkomponenten- und Kleinteilebeschaffung und deren Montage wird hierdurch endlich überflüssig. -
Seite 9: Abbildung 2 Gasflussschema Css-V2
Markierung mit schwarzem O-Ring Markierung mit schwarzem O-Ring Abbildung 2 Gasflussschema CSS-V2.. Gaskühler ECM-2 2x Option Frontplattenfilter FPF-2-0,3GF, 0,3µm Filterfeinheit mit integriertem Flüssigkeitsalarmsensor 2x Option Messgaspumpe N3/5/9 KPE ... -
Seite 10: Technische Daten
TECHNISCHE DATEN Gasaufbereitung Typ CSS-V1 CSS-V2 Artikelnummer 230V/50Hz 01G6010 01G6020 Artikelnummer 115V/50-60Hz 01G6010a 01G6020a Gasausgangstaupunkt Einstellbereich 2 ... 7°C, ab Werk +5°C Taupunktstabilität bei konstanten Bedingungen < ± 0,1°C Gaseingangstemperatur max. 180°C** Gaseingangs- max. +80°C** Wasserdampfsättigung Gasdurchfluss max. 250Nl/h** max. 2x150Nl/h** Umgebungstemperatur +10°C bis +40°C** Lagertemperatur... -
Seite 11: Optionen
OPTIONEN Artikelnummer Beschreibung 93 K 0140 Mehrpreis für Wärmetauscher ECM-1 aus Glas 93 K 0170 Mehrpreis für Wärmetauscher ECM-1 aus Edelstahl 93 K 0160 Mehrpreis für Wärmetauscher ECM-1 aus PVDF 97 K 0100 Mehrpreis für Wärmetauscher ECM-2 aus Glas 97 K 0110 Mehrpreis für Wärmetauscher ECM-2 aus Edelstahl 97 K 0115 Mehrpreis für Wärmetauscher ECM-2 aus PVDF... -
Seite 12: Beschreibung
BESCHREIBUNG Abbildung 3 Aufbau CSS-V2.. Feinfilter FPF-2-0,3GF Elektronischer Regler Strömungsmesser FM40 mit Gabellichtschranke FA-20mo Schlauchpumpe SR25.2 Kaltgeräte-Steckdose Anschluss Sammelalarme Messgasausgänge Kondensatausgang direkt an der Schlauchpumpe Messgaseingänge direkt am Wärmetauscher Alle Komponenten der Gasaufbereitung sind in einem kompakten Stahlblechgehäuse eingebaut. Filter, Strömungsmesser und Schlauchpumpen befinden sich auf der Frontplatte und gewährleisten somit eine sehr einfache Wartung. -
Seite 13: Abbildung 4 Abmessungen Css-V
Das Gerät beinhaltet einen Temperatur-Alarmkontakt, der bei Abweichung von +/-3 °C vom werkseitig eingestellten Sollwert (+ 5°C) einen Temperaturalarm meldet und die Messgaspumpe, wenn vorhanden, abschaltet. Der Temperatur-Alarmkontakt (+8°C oder +2°C) des Kühlers regelt das Ein- bzw. Ausschalten der Messgaspumpe automatisch. Das entstehende Kondensat wird kontinuierlich mittels einer Schlauchpumpe Typ SR25.2 abgeleitet. -
Seite 14: Warenempfang Und Lagerung
WARENEMPFANG UND LAGERUNG Die Gasaufbereitung CSS-V.. ist eine komplett vorinstallierte Einheit. Zusätzlich befinden sich im Lieferumfang: 25 Filterelemente (1 Pckg.) Anschlusskabel 1 6-polige Anschlussbuchse 1 Bedienungsanleitung Die CSS-V.. und eventuelles Sonderzubehör sofort nach Ankunft vorsichtig aus der Versandverpackung herausnehmen und Lieferumfang gemäß Lieferschein und oben aufgeführter Auflistung überprüfen;... -
Seite 15: Umbau Des Wandaufbaugehäuses Auf 19"-Einschubgehäuse
UMBAU DES WANDAUFBAUGEHÄUSES AUF 19“-EINSCHUBGEHÄUSE 11.1 Die Gasaufbereitungen CSS-V.. werden mit Wandaufbaugehäuse ausgeliefert. Sollte ein 19“-Einschub benötigt werden, so kann die Gasaufbereitung sehr einfach umgebaut werden indem die Montagewinkel von hinten nach vorne montiert werden: Zwei Befestigungsschrauben je Winkel entfernen ... -
Seite 16: Verlegen Der Anschlüsse Auf Die Geräterückseite
Überwurfmutter über den Anschlussschlauch schieben; Klemmring, mit dem dickeren Wulst zur Mutter weisend, auf den Anschlussschlauch schieben; Schlauch auf den Stütznippel in dem Verschraubungskörper aufstecken; Die Dichtigkeit des Anschlusses kann nur gewährleistet werden, wenn der Schlauch eine gerade Abschlusskante hat (Verwendung eines Schlauchschneiders). -
Seite 17: Abbildung 6 Steckerbelegung Sammelalarm
Die CSS-V.. ist in den Spannungen 230V/50Hz oder 115V/50-60Hz lieferbar (Stromlaufplan s. Anhang). Die Absicherung erfolgt standardmäßig mit zwei 4A-Sicherungen. Diese befinden sich in der Kaltgeräte-Steckdose. Der elektrische Anschluss erfolgt über das 2m lange Netzkabel mit Kaltgerätestecker wahlweise an der Rückseite oder im Deckel des Gehäuses. Signalleitungen anschließen: Der elektrische Anschluss der Sammelalarme (Kühler, Flüssigkeit und Durchfluss) erfolgt über einen 6-poligen Stecker wahlweise an der Rückseite oder im Deckel des Gehäuses. -
Seite 18: Inbetriebnahme
INBETRIEBNAHME Vor der Inbetriebnahme sind die anlagen- und prozessspezifischen Sicherheitsmaßnahmen zu beachten. Vor dem Einschalten der Energieversorgung sollte nochmals überprüft werden, dass die Betriebsspannung (siehe Typenschild) und die Netzspannung übereinstimmen! Folgende Schritte sind vor einer Erstinbetriebnahme durchzuführen: Den Kaltgerätestecker des mitgelieferten Netzanschlusskabels in die Kaltgeräte-Steckdose der Gasaufbereitung einstecken;... -
Seite 19: Außerbetriebnahme
AUßERBETRIEBNAHME Der Aufstellungsort der kompakten Aufbereitung muss auch in der Zeit, in der das Gerät abgeschaltet ist, frostfrei bleiben. H I N W E I S ! Bei kurzzeitigen Außerbetriebnahmen der Gasaufbereitung CSS-V sind keine besonderen Maßnahmen zu ergreifen. Bei längerfristiger Außerbetriebnahme, ist es empfehlenswert, die Gasaufbereitung mit Umgebungsluft oder Inertgas zu spülen. -
Seite 20: Wechsel Des Filterelementes Und Des O-Rings
Schlauch der Kondensatpumpe SR25.2 halbjährlich überprüfen und gegebenenfalls wechseln (siehe Kapitel 15.3.1) Kühlrippen des Kompressorkühlers regelmäßig mit Pressluft von Staub befreien (siehe Kapitel 15.4) 15.1 WECHSEL DES FILTERELEMENTES UND DES O-RINGS Nach jedem Öffnen des Filters muss das Filterelement gewechselt werden. -
Seite 21: Ausbau Der Gasförderpumpe Zur Überprüfung Oder Wartung
15.2 AUSBAU DER GASFÖRDERPUMPE ZUR ÜBERPRÜFUNG ODER WARTUNG Zum Ausbau der Gasförderpumpe N3/5/9 KPE: Gefährliche Spannung. Vor der Durchführung von Arbeiten an der W A R N U N G ! Gasaufbereitung Netzstecker ziehen ! Netz der Gasaufbereitung freischalten; ... -
Seite 22: Wechsel Des Pumpenschlauches
15.3.1 WECHSEL DES PUMPENSCHLAUCHES Aggressive Medienrückstände möglich. W A R N U N G ! Bei Demontage, Reparatur oder Reinigung der Schlauchpumpe Schutzbrille und entsprechende Schutzkleidung tragen! Sollten Sie die Schlauchpumpe zur Reparatur an den M&C- Kundendienst einschicken, so bitten wir um Angaben über das geförderte Medium. -
Seite 23: Wechseln Der Andruckrollen Und Federn
15.3.2 WECHSELN DER ANDRUCKROLLEN UND FEDERN Netz freischalten; Muttern der Pumpenkopfbefestigung (SW 5,5) lösen und Sprengring von der Motorwelle entfernen; Abbildung 10 Demontage des Pumpenkopfes und Rollenträgers Pumpenkopf von der Motorwelle ziehen. Den Rollenträger aus dem Pumpenkopf entnehmen ... -
Seite 24: Reinigung Des Pumpenkopfes
Erstauslieferung sind zwei unterschiedliche Typen Andruckfedern Rollenträger verbaut (rechte linke Andruckfedern). Werden Ersatz-Andruckfedern bestellt, wird für H I N W E I S ! eine vereinfachte Lagerhaltung immer nur ein Typ (rechte Andruckfeder) geliefert, welcher ohne Probleme bei Austausch von allen vier Federn montiert werden kann und die volle Funktionsfähigkeit garantiert. -
Seite 25: Bedienung Des Eingebauten Elektronischen Temperaturreglers
Bei sauberen Kühlrippen wird ein DINA4-Blatt am Lüftungsgitter der rechten Gehäuseseite angesaugt und bleibt haften. H I N W E I S ! BEDIENUNG DES EINGEBAUTEN ELEKTRONISCHEN TEMPERATURREGLERS Im normalen Betrieb zeigt das Display des Temperaturreglers die aktuelle Kühltemperatur an. Abbildung 12 Frontansicht des Temperaturreglers 16.1 VERÄNDERN DES SOLLWERTES... -
Seite 26: Fehlersuche
FEHLERSUCHE Die folgende Tabelle soll mögliche Fehlerquellen und deren Behebung aufzeigen (gilt nicht für die Anfahrphase). Anzeige Störung eventuelle Ursache Überprüfung/Behebung Keine keine Netzspannung; Netzspannung gemäß Typenschildangaben über- prüfen; Kontrollieren, ob Netzstecker richtig eingesteckt ist; Feinsicherungen F1, F2 im Kaltgerätestecker überprüfen;... - Seite 27 Messgasleitung zum Austrittsschlauch analysatorseitig lösen und an Analysator verstopft Schlauchverschraubung prüfen, ob Messgas fließt; oder gequetscht; Messgas fließt nicht? verstopfte Leitung reinigen oder ersetzen; Messgas fließt? Verschmutzung der Verschlauchung am Pumpenkopf lösen und über- Membranpumpe; prüfen; (siehe 15.2) Pumpe ggf. reinigen; Temp.
-
Seite 28: Ersatzteillisten
ERSATZTEILLISTEN Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenempfehlungen beruhen auf Erfahrungswerten und sind unverbindlich. Gasaufbereitung Version CSS-V (V) Verschleißteile, (E) empfohlene Ersatzteile und (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahren] Artikel-Nr. Bezeichnung V/E/T Feinstfilter FPF-2-0,3GF 90 F 0160 Filterelement Typ F-2-0,3GF... - Seite 29 Durchflussmesser FM40: 90 A 0015 Durchflussmesserglas für FM40 Messbereich 7-70 l/h Luft 94 F 0010 Durchflussmesserglas für FM40 Messbereich 15-150 l/h Luft 94 F 0015 Durchflussmesserglas für FM40 Messbereich 25-250 l/h Luft 90 A 0018 Viton O-Ring 9 für FM40-Glas Diverses: 90 K 6030 Feinsicherung 4A...
-
Seite 30: Anhang
ANHANG Anschlussleiterplatine CSS-V Weiterführende Produktdokumentationen können im Internetkatalog unter: www.mc-techgroup.com eingesehen und abgerufen werden. Bedienungsanleitung Schlauchpumpe SR 25.1, Dokument : 3-7.1-MD; Bedienungsanleitung Membran-Gasförderpumpe Serie N, Dokument : 6-1.2.1-MD; Schwebekörper-Durchflussmesser FM 40, Dokument : 5-6.1.10; Gasentnahme- und Gasaufbereitungstechnologie 4-1.2-MD... -
Seite 31: Abbildung 13 Anschlussleiterplatine Css-V
Abbildung 13 Anschlussleiterplatine CSS-V 4-1.2-MD Gasentnahme- und Gasaufbereitungstechnologie...
