11.1 UMBAU DES WANDAUFBAUGEHÄUSES AUF 19"-EINSCHUBGEHÄUSE
Die Gasaufbereitungen CSS-V1 und CSS-V2 werden mit Wandaufbaugehäuse ausgeliefert.
Sollte ein 19"-Einschub benötigt werden, so kann die Gasaufbereitung sehr einfach umgebaut werden indem die
Montagewinkel von hinten nach vorne montiert werden:
1. Zwei Befestigungsschrauben je Winkel entfernen
2. Winkel mit den 19"-Montagebohrungen nach vorne ausrichten
3. Winkel bündig mit der Gehäusefront mit den zwei Schrauben am Gehäuse befestigen
12 SCHLAUCHANSCHLÜSSE

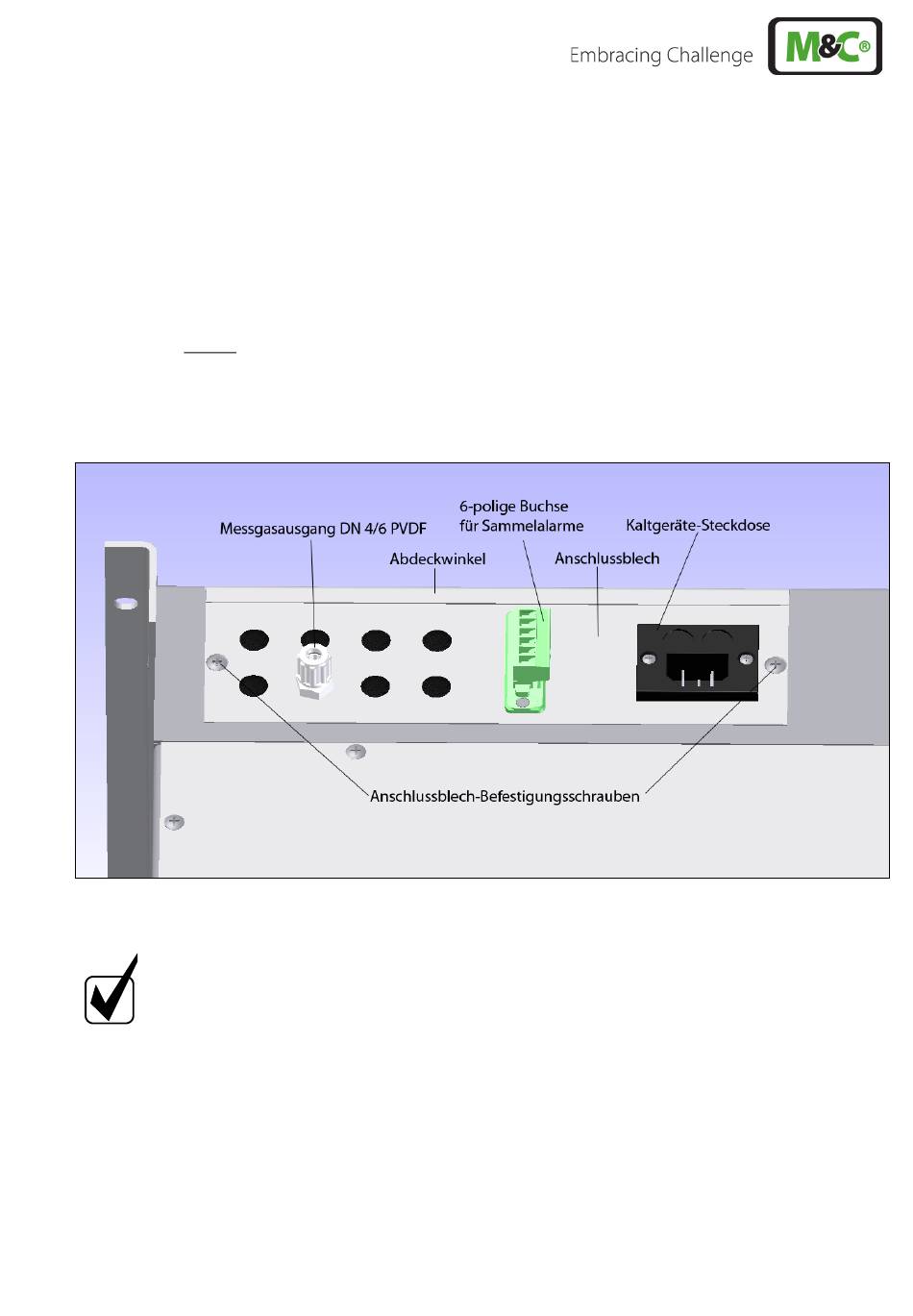

Abbildung 5 Schlauchanschlüsse CSS-V1
Hinweis
Bei Ausführung CSS-V2 sind gegenüber
Abbildung 5 zwei Messgasausgänge vorhanden
Die Kondensatanschlüsse erfolgen direkt an den Schlauchpumpen.
Alle Schlauchanschlüsse sind standardmäßig DN 4/6 mm Klemmring-Schlauchverschraubungen aus PVDF, für
Gaseingangstemperaturen bis maximal 80 °C (siehe Kapitel 8), ausgeführt.
www.mc-techgroup.com
Schlauchanschlüsse nicht vertauschen.
Nach dem Anschließen aller Leitungen ist die Dichtigkeit zu überprüfen.
CSS-V | 1.02.01 17
