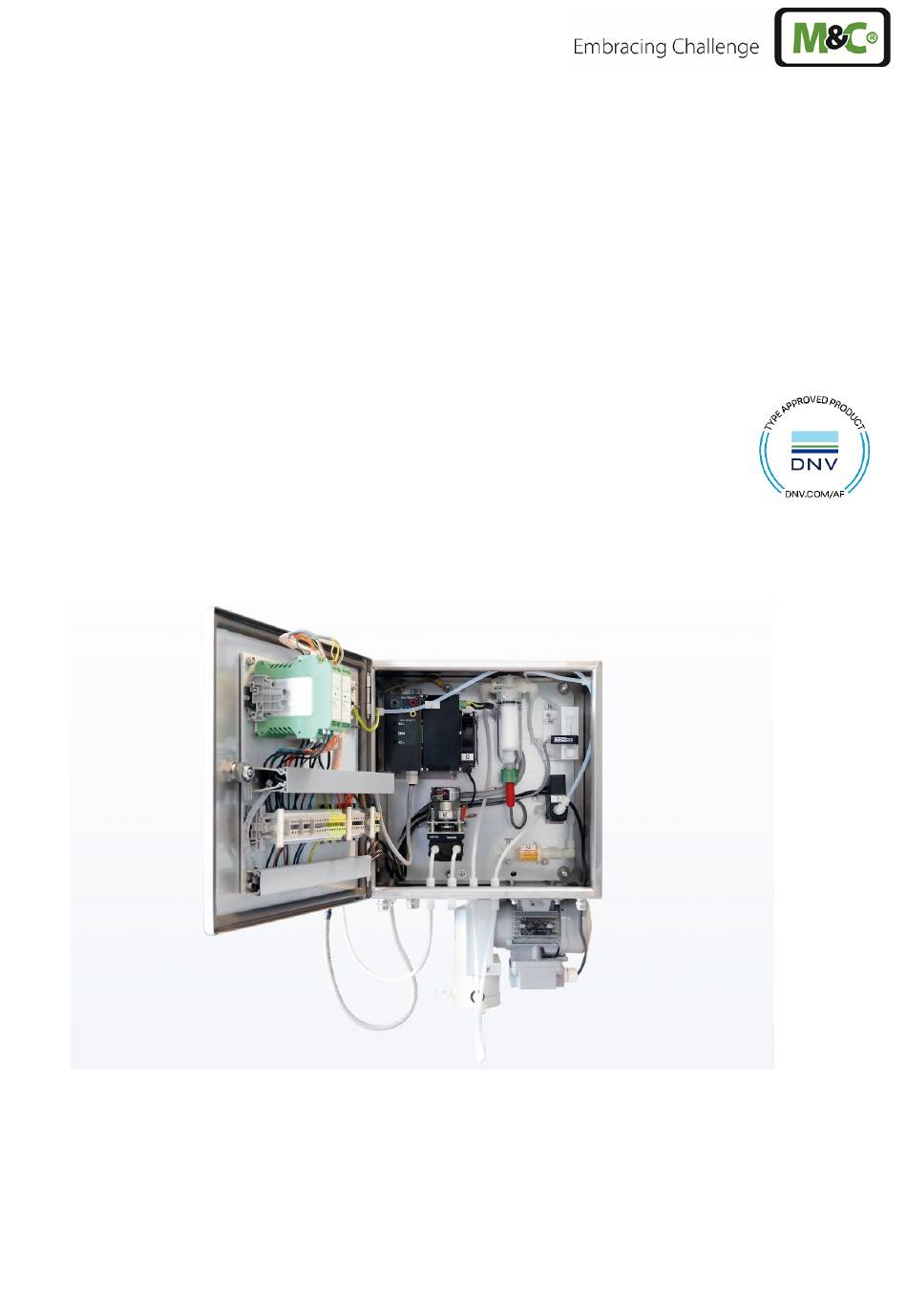

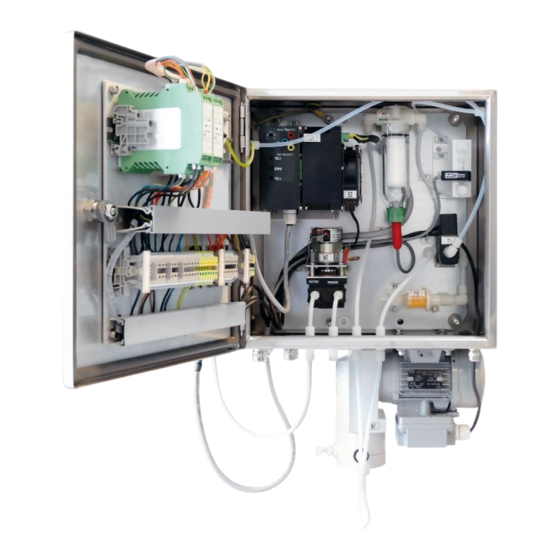

- Seite 1 Gasaufbereitung Serie PSS ® SS-M05 Maritimanwendung Betriebsanleitung Version 1.01.03...
- Seite 2 Sehr geehrter Kunde, wir haben diese Betriebsanleitung so aufgebaut, dass alle für das Produkt notwendigen Informationen schnell und einfach zu finden und zu verstehen sind. Sollten trotzdem Fragen zu dem Produkt oder dessen Anwendung auftreten, zögern Sie nicht und wenden Sie sich direkt an M&C oder den für Sie zuständigen Vertragshändler.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise ............................5 Konformitätserklärung ............................5 Sicherheitshinweise ............................. 6 Bestimmungsgemäßer Gebrauch ................................. 6 Qualifiziertes Personal ....................................6 Elektrische Spannung ....................................7 Garantie .................................. 8 Verwendete Begriffsbestimmungen und Signalzeichen ................9 Einleitung ................................11 Seriennummer ........................................ 11 Netzanschluss ........................................11 Anwendung ................................. - Seite 4 Abbildungsverzeichnis Abbildung 1 Gasflussschema ....................................12 Abbildung 2 Abmessungen und Aufbau SS-M05 ............................. 15 Abbildung 3 Ausgangstaupunkt bei einem Durchfluss von 100 Nl/h ..................17 Abbildung 4 Ausgangstaupunkt bei einem Durchfluss von 60 Nl/h .................... 17 Abbildung 5 Anschluss Messgasleitung ................................20 Abbildung 6 Medienanschlüsse 2 bis 5 ................................
-
Seite 5: Allgemeine Hinweise
Firmenzentrale M&C TechGroup Germany GmbH Rehhecke 79 40885 Ratingen Deutschland Telefon: 02102 / 935 - 0 Fax: 02102 / 935 - 111 E - mail: info@mc-techgroup.com www.mc-techgroup.com ALLGEMEINE HINWEISE Das in dieser Betriebsanleitung beschriebene Produkt wurde in einem sicherheitstechnisch einwandfreien und geprüften Zustand ausgeliefert. -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte nachfolgende grundlegende Sicherheitsvorkehrungen bei Montage, Inbetriebnahme und Betrieb des Gerätes beachten: Vor Inbetriebnahme und Gebrauch des Gerätes die Betriebsanleitung lesen. Die in der Betriebsanleitung aufgeführten Hinweise und Warnungen sind zu befolgen. Arbeiten an elektrotechnischen Geräten dürfen nur von Fachpersonal nach den zurzeit gültigen Vorschriften ausgeführt werden. -
Seite 7: Elektrische Spannung
Qualifiziertes Personal im Sinne der Sicherheitshinweise in dieser Systembeschreibung oder am Produkt selbst sind Personen, die • als Projektmitarbeiter mit den Sicherheitskonzepten der Gasaufbereitungsgeräte vertraut sind, oder • als Bedienpersonal in der Bedienung der Gasaufbereitungsgeräte geschult sind und mit dem Inhalt dieser Betriebsanleitung im Zusammenhang mit ihrer Bedienung vertraut sind, oder •... -
Seite 8: Garantie
GARANTIE Bei Ausfall des Gerätes wenden Sie sich bitte direkt an M&C, bzw. an Ihren M&C-Vertragshändler. Bei fachgerechter Anwendung übernehmen wir vom Tag der Lieferung an 1 Jahr Garantie gemäß unseren Verkaufsbedingungen. Verschleißteile sind hiervon ausgenommen. Die Garantieleistung umfasst die kostenlose Reparatur im Werk oder den kostenlosen Austausch des frei Verwendungsstelle eingesandten Gerätes. -
Seite 9: Verwendete Begriffsbestimmungen Und Signalzeichen
VERWENDETE BEGRIFFSBESTIMMUNGEN UND SIGNALZEICHEN bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten werden, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Gefahr bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher können, Sachschaden eintreten wenn entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Warnung bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. - Seite 10 Schutzhandschuhe benutzen! Bei Arbeiten mit Chemikalien, scharfen Gegenständen oder extremen Temperaturen ist ein ausreichender Handschutz unvermeidbar. Schutzbrille tragen! Bedeutet, dass hier Gefahren für die Augen der Bedienperson oder von Umstehenden bestehen können. Dies können insbesondere mechanische oder chemische Gefahren sein, z.B. Partikel- oder Flüssigkeits-Spritzer. Bitte benutzen Sie geeignete Schutzbrille.
-
Seite 11: Einleitung
EINLEITUNG Die Gasaufbereitungseinheit wird zur Gasaufbereitung bei der kontinuierlichen Messung von Emissionen in Schiffsanwendungen eingesetzt. Das System besteht aus einem Edelstahlgehäuse, in dem die Schlauchpumpe, der Durchflussmesser mit Sensor und Komponenten zur automatischen Kalibrierung des Analysators untergebracht sind. Der Kühler und die Faltenbalgpumpe mit Nadelventil sind am Edelstahlgehäuse befestigt. SERIENNUMMER Das Typenschild mit der Seriennummer befindet sich auf der rechten Seite des Edelstahlgehäuses. -
Seite 12: Anwendung
ANWENDUNG Die Gasaufbereitung SS-M05 ist für den variablen diskontinuierlichen Einsatz ebenso geeignet wie für den kontinuierlichen Dauerbetrieb. Die eingebauten Komponenten in der Gasaufbereitung SS-M05 sind für den "Standardeinsatz" vorgesehen. Für spezielle Messaufgaben können natürlich aus unserem umfangreichen Lieferprogramm auch zusätzliche oder andere Komponenten zum Einsatz kommen. - Seite 13 Bei Flüssigkeitsalarm an B1 wird die Pumpe M1 automatisch abgeschaltet, um den nachgeschalteten Analysator zu schützen. Die Fehlermeldungen können auf die Klemmleiste zum Signalisieren geleitet werden. Detaillierte technische Informationen zu den eingebauten Analysegeräten, wie Messgaskühler, Pumpen usw. finden Sie in den einzelnen Betriebsanleitungen. Die mitgelieferte technische Dokumentation und die enthaltenen Anweisungen sind Hinweis unbedingt zu beachten.
-
Seite 14: Technische Daten
TECHNISCHE DATEN Gasaufbereitung Typ SS-M05 Marine Artikel-Nr. 03G6000 DNV-Baumusterprüfung TAA000018R Standortklassen (location classes) Temperatur Feuchtigkeit Vibration Gehäuse Gasausgangstaupunkt Einstellbereich +2 bis +15 °C, Werkseinstellung: +5 °C Gasausgangstaupunktstabilität ±0.1 °C bei konstanten Bedingungen Gaseingangstemperatur Max. 70 °C* Gaseingangs-Wasserdampfsättigung Max. 70 °C* Gasdurchfluss/Wärmetauscher Max. -
Seite 15: Abmessungen
ABMESSUNGEN Gaskühler Magnetventil zur Prüfgasaufgabe Messgaspumpe MP-F 05 mit Nadelventil Filter FP-2T-D Filterfeinheit 2 μm mit integriertem Flüssigkeitsalarmsensor LA Strömungsmesser FM40 mit Durchflussüberwachung FA-20mo Schlauchpumpe SR25.2 für kontinuierliche automatische Kondensatableitung Abbildung 2 Abmessungen und Aufbau SS-M05 www.mc-techgroup.com SS-M05-Marine | 1.01.03... -
Seite 16: Beschreibung
BESCHREIBUNG Alle Komponenten des Gasaufbereitungssystems befinden sich entweder in einem kompakten Edelstahlblechgehäuse oder sind daran angebaut. Der Anschluss der Messgasleitung erfolgt direkt am Wärmetauscher des Messgaskühlers. Das Messgas wird im Messgaskühler auf 5 °C abgekühlt. Der Wärmetauscher ist in einem wärmeisolierten Kühlblock angeordnet. Der Kühlblock wird durch ein elektronisch geregeltes (Analogtechnik) Peltier-Element auf eine konstante Temperatur von +5 °C gekühlt. -
Seite 17: Ausgangstaupunkt In Abhängigkeit Der Umgebungstemperatur
AUSGANGSTAUPUNKT IN ABHÄNGIGKEIT DER UMGEBUNGSTEMPERATUR folgenden Diagramme zeigen Ausgangstaupunkt Gerätes Abhängigkeit Umgebungstemperatur jeweils für einen Durchfluss von 100 Nl/h und 60 Nl/h. Die einzelnen Kurven zeigen die verschiedenen Eingangstaupunkte. Abbildung 3 Ausgangstaupunkt bei einem Durchfluss von 100 Nl/h Abbildung 4 Ausgangstaupunkt bei einem Durchfluss von 60 Nl/h www.mc-techgroup.com SS-M05-Marine | 1.01.03... -
Seite 18: Warenempfang Und Lagerung
WARENEMPFANG UND LAGERUNG Schweres Gerät! Verletzungsgefahr durch Handhabung von schwerem Gerät. Gerät nicht alleine bewegen oder tragen. Warnung Zweite Person zur Handhabung des Gerätes hinzuziehen. Die Gasaufbereitung SS-M05 ist eine komplett vorinstallierte Einheit. • Die Gasaufbereitung und eventuelles Sonderzubehör sofort nach Ankunft vorsichtig aus der Versandverpackung herausnehmen und Lieferumfang gemäß... -
Seite 19: Anschluss Der Messgasleitung
Die Betriebslage ist ausschließlich senkrecht. Nur dann ist das einwandfreie Separieren und Ableiten des Kondensats im Wärmetauscher des Kühlers gewährleistet. Hinweis Aufstellung gemäß Standortklassen, siehe Kapitel „8 Technische Daten“. Bei der Aufstellung im Freien muss für einen ausreichenden Schutz gegen direkte Sonneneinstrahlung und Feuchtigkeit gesorgt werden. -
Seite 20: Abbildung 5 Anschluss Messgasleitung
Kabelverschraubung K1 Medienanschluss 1 Wärmetauscher Gasein- und -ausgang Abbildung 5 Anschluss Messgasleitung Schließen Sie die beheizte Entnahmeleitung wie folgt an: 1. Beheizte Entnahmeleitung „E2“ an den Eingang des Wärmetauschers „A1" anschließen. Mindestens 60 mm unbeheiztes Rohr sollten sich am Ende der beheizten Leitung befinden. 2. -
Seite 21: Schlauchanschlüsse
SCHLAUCHANSCHLÜSSE Schlauchanschlüsse nicht vertauschen; Anschlüsse sind entsprechend gekennzeichnet. Hinweis Nach dem Anschließen aller Leitungen ist die Dichtigkeit zu überprüfen. 12.1 ANSCHLUSS DER MEDIENANSCHLÜSSE Der Kondensatausgang des Wärmetauschers ist mit dem Medienanschluss 2 verbunden Medienanschluss 3 ist der Kondensatausgang der Schlauchpumpe. Der Medienanschluss 3 muss vom Kunden zu einem Kondensatsammelbehälter geführt werden. -
Seite 22: Abbildung 7 Medienanschluss 6
Medienanschluss 6 für nachgeschalteten Analysator Abbildung 7 Medienanschluss 6 Der Messgaseingang ist ein Ø 6 mm Rohr. Alle Schlauchanschlüsse sind standardmäßig mit 4/6 mm Klemmring-Schlauchverschraubungen aus PVDF, für Gaseingangstemperaturen bis maximal 80 °C, ausgeführt. Bei der Verwendung von beheizten Entnahmeleitungen und den damit verbundenen erhöhten Gasein- gangstemperaturen bis maximal 180 °C sind Verbinder aus Edelstahl zu wählen. -
Seite 23: Elektrische Anschlüsse
Schutzhandschuhe benutzen Schutzbrille und entsprechende Schutzkleidung benutzen! 12.2 ELEKTRISCHE ANSCHLÜSSE Falsche Netzspannung kann das Gerät zerstören. Beim Anschluss auf die richtige Netzspannung gemäß Typenschildangabe achten! Warnung Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis 1000V sind die Forderungen der VDE 0100 sowie Ihre relevanten Standards und Vorschriften zu beachten! Hinweis Der Versorgungsstromkreis des Gerätes ist mit einer dem Nennstrom... -
Seite 24: Elektroinstallation
Kabelverschraubungen Kabelverschraubung für Messgaspumpe Abbildung 8 Kabeleinführungen 12.3 ELEKTROINSTALLATION Führen Sie die Elektroinstallation durch (die elektrischen Sicherungen des Gasaufbereitungsgerätes müssen ausgeschaltet sein). 1. Schließen Sie die Netzversorgung an (siehe -X1 im Schaltplan). o Klemme X1: Position Leiter 2. -
Seite 25: Inbetriebnahme
Abbildung 9 Klemmen X1, X2, X3 INBETRIEBNAHME Vor der Inbetriebnahme sind die anlagen- und prozessspezifischen Sicherheitsmaßnahmen zu beachten. Vor Anschluss der Netzspannung müssen die Leistungsschutzschalter auf AUS gestellt sein. Hinweis Folgende Schritte sind vor einer Erstinbetriebnahme durchzuführen: 1. Systemkabel vor Inbetriebnahme gemäß Stromlaufplan verdrahten 2. -
Seite 26: Funktionsablauf Der Led-Anzeige Des Kühlers
13.1 FUNKTIONSABLAUF DER LED-ANZEIGE DES KÜHLERS Detaillierte technische Informationen zum Messgaskühler finden Sie in der ECP1150M Betriebsanleitung. Hinweis Visualisierung Funktionsabläufe Inbetriebnahme Kühlers stehen drei LED- Funktionsmeldeanzeigen zur Verfügung. Das obere LED (rot) signalisiert ein Überschreiten bzw. Nichterreichen der Regeltemperatur. Das mittlere grüne LED zeigt den Betrieb des Kühlers an. Die untere Funktionsmeldeanzeige (rot) alarmiert bei Unterschreiten der Regeltemperatur. -
Seite 27: Außerbetriebnahme
AUßERBETRIEBNAHME Der Aufstellungsort der Gasaufbereitung muss auch in der Zeit, in der das Gerät abgeschaltet ist, frostfrei bleiben. Hinweis Bei kurzzeitigen Außerbetriebnahmen der Gasaufbereitung sind keine besonderen Maßnahmen zu ergreifen. Bei längerfristiger Außerbetriebnahme, zum Beispiel nach einer abgeschlossenen Messreihe, ist es empfehlenswert, die Gasaufbereitung mit Außenluft oder Inertgas zu spülen. -
Seite 28: Wartung
WARTUNG Wartungsintervalle in Wartung Monaten Option Überprüfen, reinigen oder ersetzen Sie den Filter -FI1 Überprüfung und Austausch des Filters -FI2 Überprüfen Sie, ob sich in den Leitungen nach dem Gaskühler Kondensat befindet. Überprüfen Sie die Temperatur des Peltier-Gaskühlers. Ersetzen Sie die Schläuche der Schlauchpumpe Ventilplatte und O-Ringe der Faltenbalgpumpe mit Nadelventil austauschen. -
Seite 29: Wartung Kühler
15.1 WARTUNG KÜHLER Detaillierte technische Informationen zum Messgaskühler finden Sie in der ECP1150M Betriebsanleitung. Hinweis Vor der Durchführung von Wartungsarbeiten sind die anlagen- und prozessspezifischen Sicherheitsmaßnahmen zu beachten! Gefährliche Spannung. Vor dem Öffnen des Kühlergehäuses Netzstecker Warnung ziehen! Die Kühler ECP 1150M benötigen keine speziellen Wartungsintervalle. Je nach Verschmutzungsgrad der Umgebungsluft ist der Kühlrippenblock von Zeit zu Zeit mit Pressluft zu reinigen. -
Seite 30: Wartung Schlauchpumpe
4. Wärmetauscher durch leichtes Drehen in die Einschuböffnung des Kühlblockes einsetzen und bis zum oberen Anschlag schieben; 5. Klebeband und herausgedrückte Wärmeleitpaste entfernen; 6. Verschlauchung vornehmen. Schläuche nicht vertauschen. Der obere Wärmetauscheranschluss ist der Eingang, der seitliche Wärmetauscheranschluss ist der Ausgang und der untere Hinweis Wärmetauscheranschluss ist der Kondensatausgang. -
Seite 31: Wechsel Des Pumpschlauches
Schlauchpumpe steht unter Druck! Bei eingebauten Schlauchpumpen kann das System unter Druck stehen. Druck vor Öffnen der Schlauchpumpe prüfen und auf Atmosphäre anpassen. Pumpenschlauch, Laufband, Andruckrollen und –federn sind die einzigen Verschleißteile der Pumpe. Sie lassen sich einfach auswechseln. Sollten Sie die Schlauchpumpe zur Reparatur an den M&C-Kundendienst einschicken, so bitten wir um Angaben über das geförderte Medium. -
Seite 32: Wechseln Der Andruckrollen Und Federn
7. Laufband komplett mit dem neuen Schlauch in die Schwalbenschwanzführung des Pumpenkörpers einlegen; 8. Laufband an den Griffmulden zusammendrücken und gleichzeitig den S-Riegel entgegen dem Uhrzeigersinn drehen, bis dieser einrastet; 9. Pumpe einschalten. Abbildung 11 Verschiedene Pumpenschlauchgrößen 15.2.2 WECHSELN DER ANDRUCKROLLEN UND FEDERN Nur original M&C-Ersatzteile verwenden! Beim Zusammenbau auf Passung –... -
Seite 33: Einbau Des Rollenträgers
5. Das Entfernen der Federn (4 Stück) vom Rollenträger ist ohne Zuhilfenahme von Werkzeugen einfach möglich. Hierzu Feder aus der Nut neben der Wellenbohrung herausziehen. 6. Die Rollenachsen demontieren und die Rollen wechseln. Darauf achten, dass die Andruckfeder nicht in die Achse eingelaufen ist und die Einpressung (Delle) an der Achsenstirnseite beschädigt hat. -
Seite 34: Reinigung Des Pumpenkopfes
15.2.4 REINIGUNG DES PUMPENKOPFES • Vor dem Zusammenbau der Pumpe alle Teile auf Verunreinigungen kontrollieren und ggf. reinigen. • Wir empfehlen, die Einzelteile mit einem trockenen Wischtuch zu reinigen. Lösungsmittel sollten grundsätzlich bei der Reinigung nicht verwendet werden, weil diese die Kunststoffteile angreifen können. Wenn ölfreie Druckluft vorhanden ist, können die Teile ausgeblasen werden. -
Seite 35: Wartung Messgaspumpe
15.3 WARTUNG MESSGASPUMPE Detaillierte technische Informationen zur Messgaspumpe, finden Sie in der MP-F05 Betriebsanleitung. Die Betriebsanleitung finden Sie auf www.mc-techgroup.com. Hinweis Sinnvolle Wartungsintervalle sind anwendungsabhängig zu ermitteln. Es sind aber mindestens zwei Wartungen pro Jahr durchzuführen! Vor der Durchführung von Wartungsarbeiten sind die anlagen- und prozessspezifischen Sicherheitsmaßnahmen zu beachten! Gefahr Außerdem ist das Ausströmen von möglicherweise gesundheitsschädlichem... -
Seite 36: Ventilplattenwechsel
Zu überprüfendes Bauteil Maßnahme Pumpe In geeigneten Zeitabständen Prüfung auf äußere Beschädigung oder Leckage, mindestens zwei Wartungen pro Jahr durchzuführen Kondensator Zustand, über Entlüftungsöffnungen vorhandenen Klebeabdeckungen ist in geeigneten Zeitabständen zu überprüfen. Kondensatoren mit beschädigter Klebebandabdeckung sind auszutauschen. Faltenbalg und Ventilplatten Spätestens wechseln, wenn die Pumpenleistung nachlässt. - Seite 37 Gehen Sie wie folgt vor, um die Ventilplatten zu wechseln: 1. Schrauben Sie den Deckel des Kurbelgehäuses ab. Lösen Sie dazu die 3 Innensechskantschrauben F (Schlüssel 3 mm). 2. Lösen Sie die 4 Innensechskantschrauben G (Schlüssel 3 mm). 3. Nehmen Sie den Druckring H ab. 4.
-
Seite 38: Faltenbalgwechsel
5. Ziehen Sie dann mit einem Drehmoment von 5 Nm wechselseitig die vier Innensechskantschrauben nach. 6. Schrauben Sie den Deckel des Kurbelgehäuses wieder an. Ziehen Sie die drei Innensechskantschrauben F (Schlüssel 3 mm) handfest an. 15.3.2 FALTENBALGWECHSEL Es wird bei jedem Wechsel des Faltenbalgs auch der Wechsel der O-Ringe C empfohlen. -
Seite 39: Reinigung
3. Bauen Sie den oberen Pumpenkopf A und dann den Druckring H wieder ein. Richten Sie beides so aus, dass die Schrauben in die Gewinde im Gehäuse passen. 4. Kontrollieren Sie den Sitz des Faltenbalgs. Der Faltenbalg darf nicht vom Pleuel gelöst sein. 5. -
Seite 40: Trouble Shooting
TROUBLE SHOOTING Fehlermeldungen: • Kondensatalarm -B1 -Klemme X2:1/2 • Durchflussüberwachung Alarm -B2 – Klemme X2:4/5 Die Fehlermeldungen können an der Klemmenleiste -X2 potentialfrei abgerufen werden. Maximale Kontaktbelastung 250 V AC/DC, AC = 500 VA, DC = 45 W, 2 A Achten Sie darauf: Flüssigkeitsalarm und Peltier-Kühleralarm stoppen die Faltenbalgpumpe mit Nadelventil! Hinweis... -
Seite 41: Entsorgung
Anzeige Störung eventuelle Ursache Überprüfung/Behebung Momentane Überlastung des Kühlers durch zu viel Kondensat; WARNUNG! Aggressives Kondensat! Persönliche Option Flüssigkeits- Schutzausrüstung benutzen! Schläuche für alarm-Sensor: Kondensatableitung überprüfen; Sensor schaltet Alarm-LED der Messgaspumpe Pumpenschlauch überprüfen (s. Betriebsanleitung LA-Elektronik automatisch ab SR25.2); leuchtet rot Pumpe SR25.2 überprüfen (s. -
Seite 42: Ersatzteilliste
ERSATZTEILLISTE Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenempfehlungen beruhen auf Erfahrungswerten und sind unverbindlich. Die in der folgenden Auflistung nicht aufgeführten empfohlenen Ersatz- bzw. Verschleißteile der Einzelkomponenten entnehmen Sie bitte den im Anhang beigefügten Betriebsanleitungen oder Datenblättern. Gasaufbereitung SS-M05 (V) Verschleißteile, (E) empfohlene Ersatzteile und (T) Ersatzteile Empfohlene Stückzahl... - Seite 43 Gasaufbereitung SS-M05 (V) Verschleißteile, (E) empfohlene Ersatzteile und (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahre] Artikel-Nr. Bezeichnung V/E/T Messbereich 15-150 l/h Luft 94F0015 Durchflussmesserglas für FM40 Messbereich 25-250 l/h Luft 94F0020 Durchflussmesserglas für FM40 Messbereich 50-500 l/h Luft 90A0018 Viton® O-Ring 9 für FM40-Glas Diverses: 90K6030 , 5 x 20 mm für SS-M05...
-
Seite 44: Anhang
ANHANG • Schaltplan: Teil 1 • Schaltplan: Teil 2 • DNV-Baumusterprüfbescheinigung Weiterführende Produktdokumentationen können im Internetkatalog unter: www.mc-techgroup.com eingesehen und abgerufen werden. • Betriebsanleitung Elektrogaskühler ECP1150M • Datenblatt für Universal-Filter FP, FT, FPK, FS, FSS • Betriebsanleitung Faltenbalgpumpe mit Nadelventil MP-F05 •... - Seite 45 Abbildung 15 Schaltplan: Teil 1 www.mc-techgroup.com SS-M05-Marine | 1.01.03...
