17.3.1 HINWEISE ZUR MONTAGE DER SCHLAUCHPUMPE

Beachten Sie bei der Montage der SR25.2 Schlauchpumpe die Einbaudistanz zwischen Gehäusewand des Gerätes
und dem Pumpenmotor. Der minimale Abstand beträgt 3,5 mm und der maximale Abstand 5,5 mm.
Unterschreitung des Mindestabstands führt zur Zerstörung des Pumpenmotors. Bei Überschreitung des
Maximalabstands verliert die Pumpenwelle ihre Führung im Pumpenrahmen.
1 Pumpenkopf (außerhalb des Gehäuses)
3 Einbaudistanz

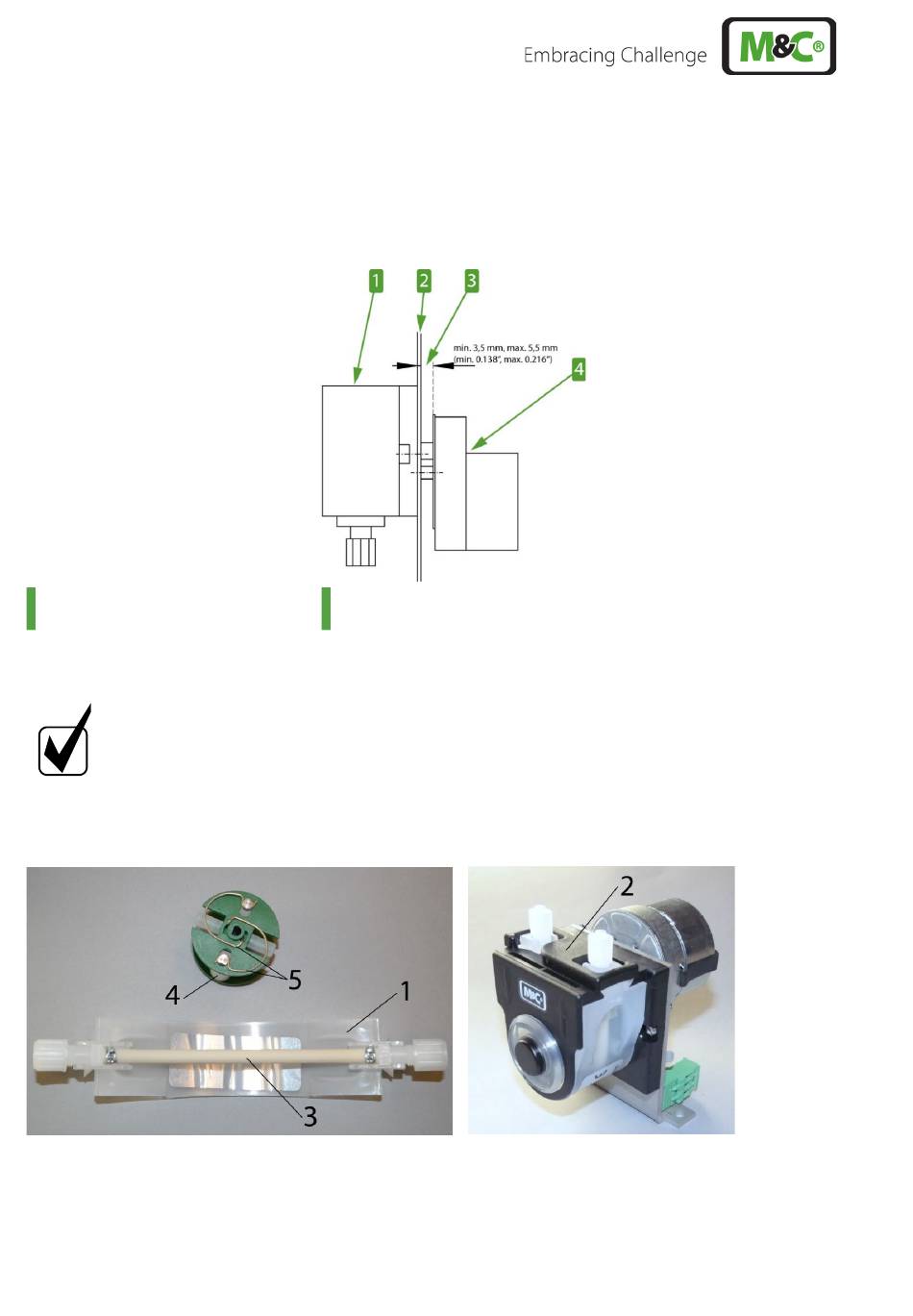

Abbildung 9 Einbaudistanz SR25.2: Gehäusewand und Pumpenmotor
Hinweis

17.3.2 WECHSEL DES PUMPSCHLAUCHES

1 Laufband
4 Andruckrollen
Abbildung 10 Auswechseln des Pumpenschlauches
26
.
2 Gehäusewand
4 Pumpenmotor (innerhalb des Gehäuses)
Beachten Sie zur Montage die Betriebsanleitung der Schlauchpumpen Serie SR
finden die Betriebsanleitung auf unserer Webseite www.mc-techgroup.com
2 S-Riegel 3 Pumpenschlauch
5 Federn
