18

BEDIENUNG DES EINGEBAUTEN ELEKTRONISCHEN TEMPERATURREGLERS

In das Gehäuse der CSS-V Gasaufbereitung wurde ab April 2022 und ab Juni 2023 ein neuer elektronischer
Temperaturregler eingebaut.
Alle eingebauten Temperaturregler sind werkseitig auf die folgenden Werte eingestellt: Gasausgangstaupunkt 5 °C,
Alarmfenster 3 °C und Hysterese 1 °C.
zeigt das Hystereseverhalten des Temperaturalarms bei Werkseinstellung. Der Alarm des
Abbildung 14
Temperaturreglers wird temperaturabhängig, der Hysterese folgend, aktiviert (Alarm EIN) und deaktiviert (Alarm
AUS).
Beim Einschalten des Kühlers wird die Temperatur ausgehend von der Umgebungstemperatur heruntergekühlt, d.
h. der Alarm ist zunächst aktiviert: Alarm EIN.
zeigt, dass der Alarm so lange aktiv bleibt, bis die
Abbildung 14
Temperatur von 7,5 °C erreicht ist. Der Alarmzustand folgt der Hysterese und wird bei 7,5 °C auf Alarm AUS gesetzt.
Bei einer Temperatur im Bereich 1,5 bis 8,5 °C bleibt der Zustand auf Alarm AUS. Ändert sich die Temperatur über
diese Grenzen hinaus, dann folgt der Alarmzustand der Hysterese und wird unter 1,5 °C oder über 8,5 °C wieder auf
Alarm EIN gesetzt.

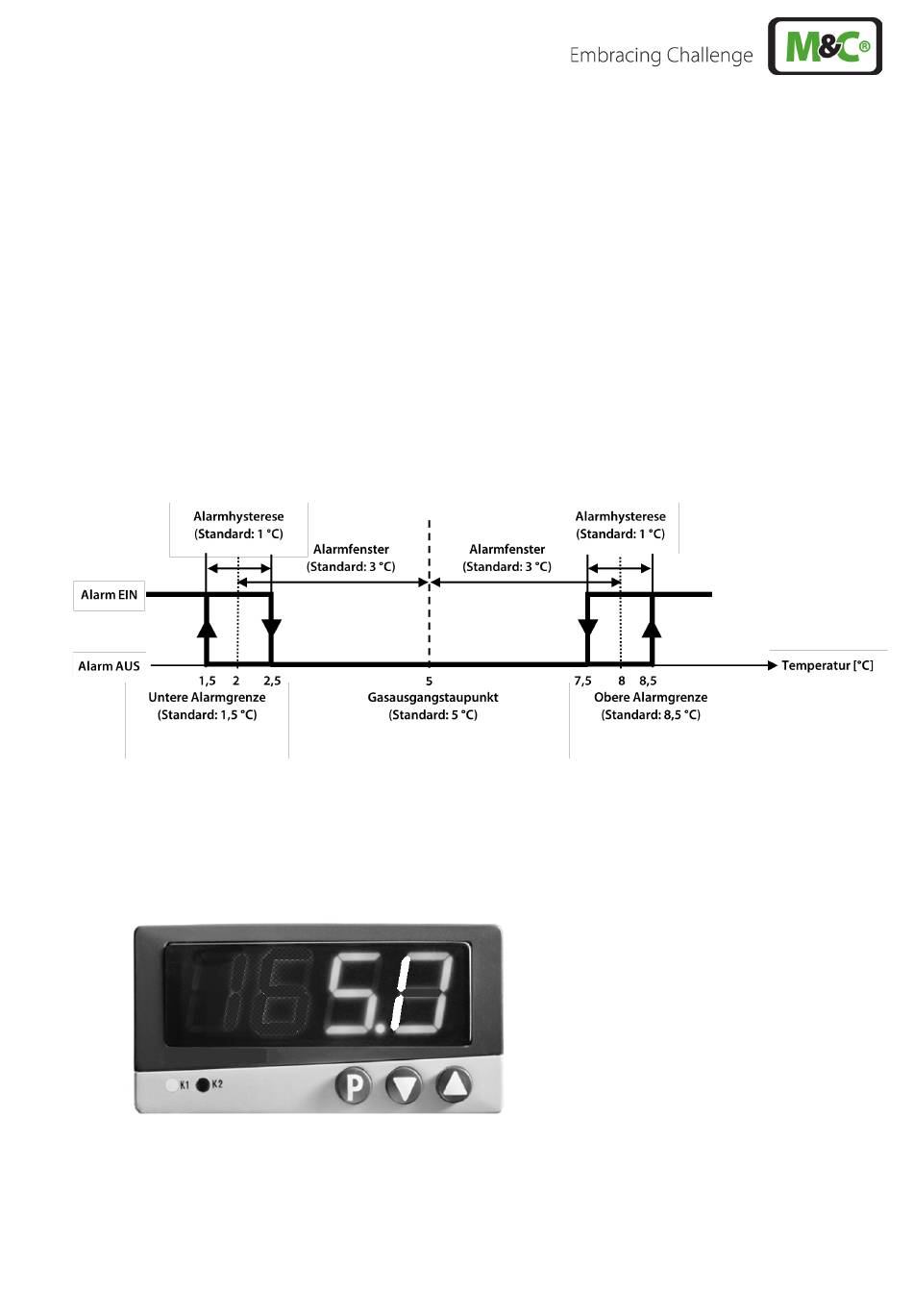

Abbildung 14 Hystereseverhalten des Temperaturalarms bei Werkseinstellung
18.1

TEMPERATURREGLER BIS 03.2022

Im normalen Betrieb zeigt das Display des Temperaturreglers die aktuelle Kühltemperatur an.
Abbildung 15 Frontansicht des Temperaturreglers bis 03.2022
www.mc-techgroup.com
CSS-V | 1.02.01
31
