17.2
AUSBAU DER GASFÖRDERPUMPE ZUR ÜBERPRÜFUNG ODER WARTUNG
Zum Ausbau der Gasförderpumpe N3/5/9 KPE:
Warnung
1. Netz der Gasaufbereitung freischalten.
2. 4 Schrauben an der Frontplatte lösen und ohne Entfernen der Verschlauchung und Verdrahtung leicht nach
vorne aufklappen und nach oben aus der Gehäusehalterung ziehen.
3. Die 4 Befestigungsschrauben des Montagewinkels, auf dem die Pumpe montiert ist, lösen (Abbildung 8).
4. Verschlauchung am Pumpenkopf lösen.
5. Pumpe mit Montagewinkel herausnehmen.
6. Überprüfung und Wartung anhand Betriebsanleitung N3/5/9 KPE (ist Bestandteil der mitgelieferten
Betriebsanleitung oder zum Download auf unserer Homepage: www.mc-techgroup.com).
7. Nach erfolgter Überprüfung bzw. Wartung Montagewinkel wieder festschrauben und Frontplatte montieren.

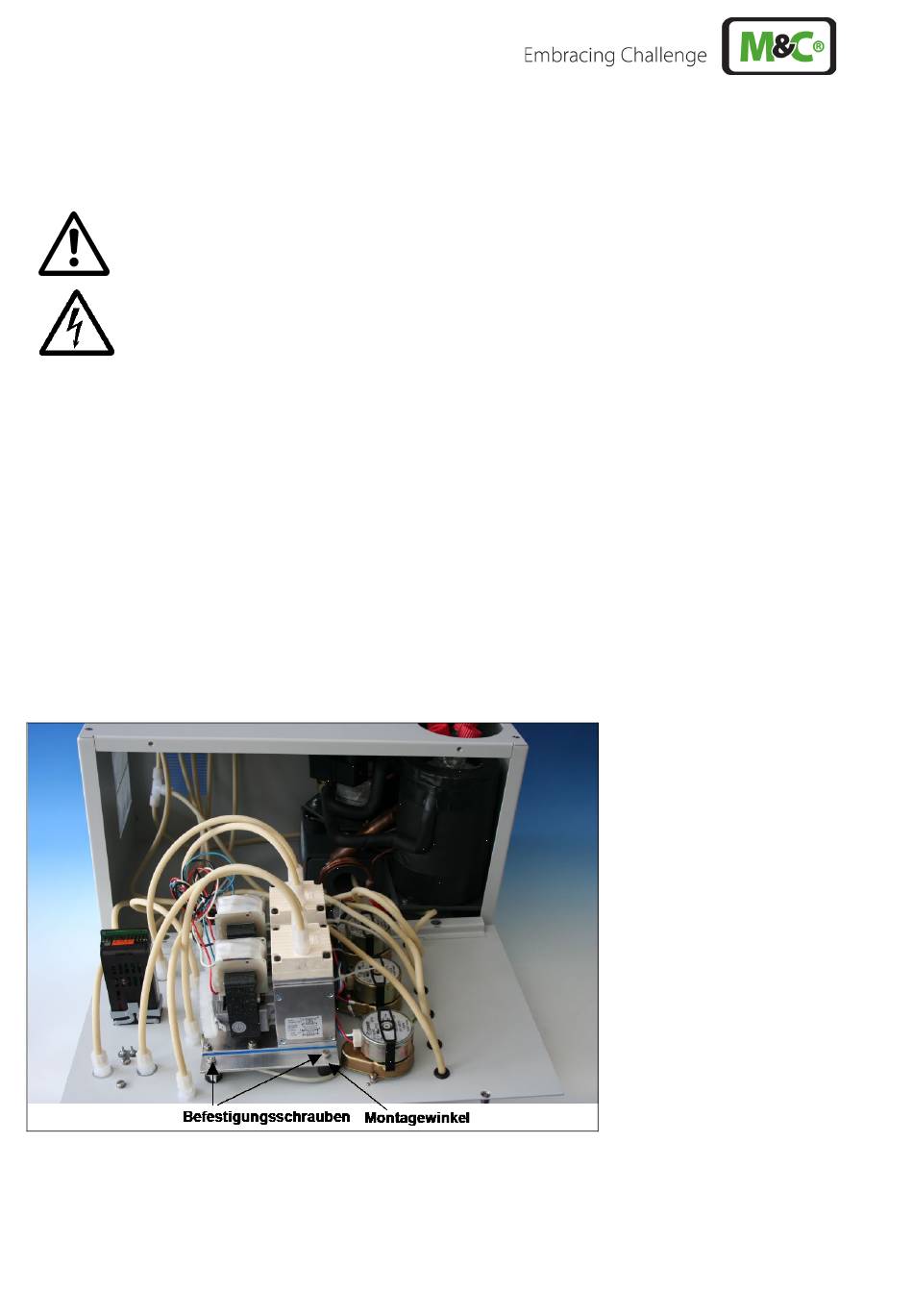

Abbildung 8 Ausbau der Gasförderpumpe
24
Gefährliche Spannung. Vor der Durchführung von Arbeiten an der
Gasaufbereitung Netzstecker ziehen!
CSS-V | 1.02.01
