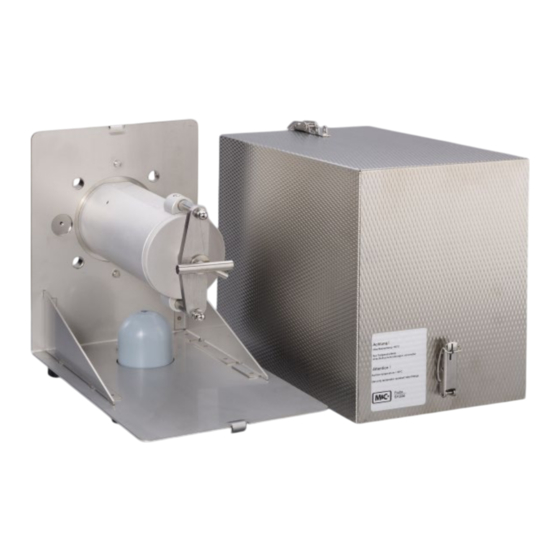

- Seite 1 Gasentnahmesonde Serie SP ® SP3200 /.../RS/HEX5-x.08, SP3200V /.../HEX5-x.08 II 3 GD Betriebsanleitung Version 1.00.06...
- Seite 2 Sehr geehrter Kunde, wir haben diese Betriebsanleitung so aufgebaut, dass alle für das Produkt notwendigen Informationen schnell und einfach zu finden und zu verstehen sind. Sollten trotzdem Fragen zu dem Produkt oder dessen Anwendung auftreten, zögern Sie bitte nicht und wenden Sie sich direkt an M&C oder den für Sie zuständigen Vertragshändler.
- Seite 3 Inhaltsverzeichnis Allgemeine Hinweise ............................... 5 Konformitätserklärung ............................5 Sicherheitshinweise ..............................6 Informationen zum Einsatz in explosionsfähiger Atmosphäre ..............7 Garantie ..................................7 Verwendete Begriffe und Signalzeichen ......................8 Anwendung ................................10 Beschreibung ................................. 10 SP3200 und SP3200V (brennbare Gase und Stäube): ........................10 Optionen .................................
- Seite 4 Tabellenverzeichnis Tabelle 1 Entnahmerohr zur Verwendung mit der Sonde SP3200(V) ................... 11 Tabelle 2 Mögliche Sondeninterne Filter und Vorfilter ........................... 12 Tabelle 3 Verlängerungsrohre ....................................12 Tabelle 4 Maximale Oberflächentemperaturen bei Verwendung der Heizung HEX5-x.08 ..........21 Tabelle 5 Temperaturklassen bei Verwendung der Heizung HEX5-x.08 ..................21 Tabelle 6 Betriebsparameter ....................................
- Seite 5 Firmenzentrale M&C TechGroup Germany GmbH Rehhecke 79 40885 Ratingen Deutschland Telefon: 02102 / 935 - 0 Fax: 02102 / 935 - 111 E - mail: info@mc-techgroup.com www.mc-techgroup.com ALLGEMEINE HINWEISE Das in dieser Betriebsanleitung beschriebene Produkt wurde in einem sicherheitstechnisch einwandfreien und ge- prüften Zustand ausgeliefert.
- Seite 6 SICHERHEITSHINWEISE Beachten Sie die nachfolgenden grundlegende Sicherheitsvorkehrungen bei Benutzung des Gerätes: • Vor Inbetriebnahme und Gebrauch des Gerätes die Betriebsanleitung lesen! Die in der Betriebsanleitung aufgeführten Hinweise und Warnungen sind zu befolgen. • Unbedingt die Konformitätsbescheinigung (siehe Anhang) beachten. • Arbeiten an elektrotechnischen Geräten dürfen nur von Fachpersonal nach den zur Zeit gültigen Vorschrif- ten ausgeführt werden.
- Seite 7 INFORMATIONEN ZUM EINSATZ IN EXPLOSIONSFÄHIGER ATMOSPHÄRE Die Kennzeichnung der einzelnen Varianten ist der Tabelle 4 zu entnehmen. Detaillierte Informationen und eine Kopie der Konformitätserklärung liegen dem Anhang dieser Betriebsanleitung bei. Installation und Betrieb müssen entsprechend den im Ex-Zertifikat (siehe Anhang) festgelegten Konditionen bzw. Installationshinweisen erfolgen. Nur dann ist die be- triebssichere Funktion bei einem Einsatz in explosionsfähiger Atmosphäre gewährleistet.
- Seite 8 VERWENDETE BEGRIFFE UND SIGNALZEICHEN bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sach- schaden eintreten werden, wenn die entsprechenden Vorsichtsmaßnah- Gefahr men nicht getroffen werden. bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sach- schaden eintreten können, wenn die entsprechenden Vorsichtsmaßnahmen Warnung nicht getroffen werden.
- Seite 9 Ätzend! Lebendes Gewebe, aber auch viele Materialien werden bei Kontakt mit die- ser Chemikalie zerstört. Dämpfe nicht einatmen und Berührung mit Haut, Augen und Kleidung ver- meiden! Schutzhandschuhe benutzen! Bei Arbeiten mit Chemikalien, scharfen Gegenständen oder extremen Tem- peraturen ist ein ausreichender Handschutz unvermeidbar. Schutzbrille tragen! Bedeutet, dass hier Gefahren für die Augen der Bedienperson oder von Um- stehenden bestehen können.
- Seite 10 ANWENDUNG Die Sonden des Typs SP3200.. und SP3200V.. werden zur kontinuierlichen Gasentnahme bei Prozessen mit Staub- beladung, hohen Temperaturen (entsprechend Tabelle 5, Kapitel 10) oder hoher Gasfeuchte eingesetzt. Die modu- lare Bauweise sowie die Vielzahl der möglichen Optionen garantieren eine optimale Anpassung der Sonden an komplexe Prozess- bzw.
- Seite 11 Hinter der Filterung, das heißt am Ausgang der Gasentnahmesonde, ist das Messgas staubfrei. Dies bedeutet, dass bei nicht Vorhandensein von explosionsfähigem Messgas nachgeschaltete Analysatoren ohne besondere Schutz- maßnahmen eingesetzt werden können. Die folgende Abbildung zeigt die Basisversion der Gasentnahmesonde SP3200(V) mit Vorfilter. Abbildung 1 Sonde SP3200(V) ohne Optionen mit Vorfilter V20 SP3200 / SP3200V:...
- Seite 12 Abmessun- Artikel-Nr. Werkstoff Filterfeinheit [µm] gen [mm] Filter in der Sonde: S-3 SS150 90F0126 1.4404 150 x 30 S-2K150 90S0020 Keramik Aerolith 150 x 30 Filterwatteaufnahme FW Glaswolle, hochtemperatur- Filter FW (Filterwatte) 93S2083 fest Wählbare Vorfilter: PTFE Nadelfilz (antistat- SP2000ST/V20-T 20S9315 450 x 40 isch)
- Seite 13 OPTIONEN Die folgenden Optionen sind für den Einsatz in explosionsgefährdeten Bereichen geeignet. Die Kennzeichnung für die entsprechende Zone entnehmen Sie bitte der Tabelle 4. Bei der Auswahl sind unbedingt die Betriebsparameter zu beachten. Warnung Entnahmesonde Entnahmesonde S ample P robe S ample P robe Meßgasausgang Meßgasausgang...
- Seite 14 Allgemeine Sicherheitshinweise für die Rückspülung oder Kalibriergasaufgabe Für die Rückspülung muss ein für die Entnahmestelle geeignetes Rückspülgas gewählt werden. Der Rückspüldruck/Kalibriergasdruck muss immer größer sein als der Prozessdruck. Dieser Minimaldruck muss auf der Eingangsseite des Druckspeichers oder Rückschlagventils mit einem Druckschalter überwacht werden. Bei einem Absinken des Spülgasdrucks unter den Prozessdruck darf das Rückspülmagnetventil nicht angesteuert werden.
- Seite 15 vermeiden. Diese Art der Prüfgasaufgabe ist bei Prozessen mit Überdruck nicht sinnvoll. Ein integrierter Kugelab- sperrhahn im Sondeneingang wird hier empfohlen. Grundsätzlich reicht bei Sonden mit eingebautem Kugelhahn eine geringere Prüfgasmenge, da die Sonde durch Betätigen des Kugelhahns vom Prozess getrennt wird, und somit keine Gefahr der Vermischung mit dem Prozess- gas besteht.
- Seite 16 OPTION /3VA PRÜFGASAUFGABE UND RÜCKSPÜLUNG ÜBER 3/2-WEGE-KUGELHAHN Mit dem 3/2-Wege-Kugelhahn können beide Funktionen "Rückspülung und Prüfgasaufgabe" nacheinander vorge- nommen werden. Jeweils nur eine Betriebsart kann über den pneumatischen Antrieb automatisiert werden. Diese Art der Gasaufgabe hat den Vorteil, dass bei der Rückspülung das nachgeschaltete Analysensystem von der Sonde automatisch getrennt, bzw.
- Seite 17 KUGELVENTILANTRIEBE MS1 Folgende Antriebe stehen zur Verfügung: Pneumatischer Antrieb mit Federrückholung Typ MS/ NC oder NO Hiermit können 2 Betriebszustände realisiert werden: a. Bei Verwendung eines Kugel-Absperrhahnes VA die Zustände: "Offen=Messbetrieb" und "Geschlossen". b. Bei Verwendung eines 3/2-Wege-Kugelhahnes 3VA entweder die Zustände: oder "Offen=Messbetrieb"...
- Seite 18 10 TECHNISCHE DATEN Gasentnahmesonde Typ SP3200V (bis 185 °C) SP3200 (über 185 °C) Artikelnummer 20S5705 20S5700 Wetterschutzhaube Werkstoffe Filtergehäuse Rostfreier Stahl 1.4404/1.4571 Dichtwerkstoffe FKM, Graphit Graphit Material Sondenflanschdichtung Graphit Vorfilter/Entnahmerohr Optional, siehe Datenblätter „Entnahmerohre für Gasentnahmeson- den Serie SP®“ und „Vorfilter für Gasentnahmesonden Serie SP®“ Entnahmedruck max.
- Seite 19 Gasentnahmesonde Typ SP3200V (bis 185 °C) SP3200 (über 185 °C) II 3D Ex tc IIIC T75°C - 235°C CSA Class I, Div. 2, Groups A/B/C/D, T5 - T2B Zulässige Mediumstemperatur am Die zulässige Mediumstemperatur ist zum einen begrenzt durch die Sondeneingang verwendeten Werkstoffe (<...
- Seite 20 Gasentnahmesonde Typ SP3200V (bis 185 °C) SP3200 (über 185 °C) Ansteuerdruck 5 bis 10 bar Option Rückspül-/Prüfgasaufgabe- ventil 1/4” Artikelnummer 20S9045 Öffnungsdruck > 0,7 bar Anschluss 6-mm-Rohr Maximaler Rückspüldruck 6 bar abs. Maximale Betriebstemperatur +185 °C Option Hochleistungs-Rückspülven- /BBF Artikelnummer 20S9008 20S9006 Rückspülweg...
- Seite 21 10.1 MAXIMALE OBERFLÄCHENTEMPERATUR DER MESSGASSONDE: Die maximale Oberflächentemperatur der Messgassonde ist abhängig von der Medientempera- tur am Sondeneingang und den verwendeten Optionen (Beheizung HEX5-x.08 und Rückspü- lung /RS). Die Entnahmesonden SP3200(V)... dürfen in keinem Fall die, durch die Temperatur- klasse festgelegten, maximalen Oberflächentemperaturen überschreiten. Die maximalen Oberflächentemperaturen und die dazugehörigen Temperaturklassen der Gase sind in der folgenden Tabelle dargestellt.
- Seite 22 11 WARENEMPFANG UND LAGERUNG • Die Sonde und eventuelles Sonderzubehör sofort nach Erhalt vorsichtig aus der Versandverpackung her- ausnehmen und Lieferumfang gemäß Lieferschein überprüfen; • Ware auf eventuelle Transportschäden überprüfen und, falls notwendig, Ihren Transportversicherer unmit- telbar über vorliegende Schäden informieren; •...
- Seite 23 12 VORBEREITUNG ZUR INSTALLATION Zuerst sicherstellen, dass Angaben auf dem Typenschild dem Einsatzbereich vor Ort ent- sprechen. Bei der Auswahl der Entnahmestelle muss unbedingt die Temperatur des Prozesses be- rücksichtigt werden. Eine Erwärmung der Sonde über die in der Tabelle 5 bestimmte Grenztemperatur ist in jedem Fall zu verhindern.
- Seite 24 Die vorhandenen Betriebsparameter sind vor Montagebeginn entsprechend der nachfolgenden Tabelle zu prüfen: Betriebsparameter für das brennbare Gas (SP3200(V)) Gaszusammensetzung Korrosiv toxisch explosiv Zoneneinteilung Prozessseite Zoneneinteilung Umgebung Zündtemperatur des Gases bzw. der Dämpfe ........°C Entspricht Tempera- (>max. Oberflächen- turklasse temp.
- Seite 25 Folgende Vorgehensweise bei der Montage wird empfohlen: • Die Abdeckhaube der Sonde nach öffnen der zwei Spannverschlüsse abnehmen; Abbildung 4 Schematische Zeichnung des Filtergehäusedeckels Knebelgriff A ungefähr eine Umdrehung nach links drehen, so dass der Deckel angehoben wird; • Handgriff C in Position E stellen; •...
- Seite 26 Die Bilderfolge soll die oben aufgeführten Schritte verdeutlichen. Abbildung 5 Demontage des Filtergehäusedeckels • Kontrollieren, ob das Filterelement fest aufgeschraubt ist; • Filteraufnahmeteil wiedereinsetzen; Das Verschließen des Filteraufnahmeteils passiert in umgekehrter Reihenfolge. • 3/4"-Flachdichtung auf das Gewinde des Vorfilters bzw. Verlängerungsrohres schieben und Filter bzw. Rohr in das 3/4"-Innengewinde im Flansch einschrauben und festziehen;...
- Seite 27 13.1 MONTAGE DER ENTNAHMELEITUNG • Sondenseitig steht für den Anschluss der Entnahmeleitung ein Gewinde ¼“ NPT i zur Verfügung. Hier können entsprechende Anschlussverschraubungen für explosionsgeschützte Leitungen der Dimensionen Ø 6 mm (Standard), 8 mm oder 10 mm mittels PTFE-Dichtungsband eingeschraubt werden. Die Fittings müssen vorsichtig angezogen werden, um eine Zerstörung der eingebau- ten Komponenten zu vermeiden.
- Seite 28 Bei Option Rückspülen /RS, ist die entsprechende Rohrleitung an den Druckspeicher anzuschließen. Für die Rückspülung muss ein für die Entnahmestelle geeignetes Rückspülgas gewählt werden. Der Rückspüldruck muss immer größer sein als der Prozessdruck. Dieser Minimaldruck muss auf der Eingangsseite des Druckspeichers mit einem Druckschalter überwacht wer- den.
- Seite 29 14 ELEKTRISCHER ANSCHLUSS Warnung Falsche Netzspannung kann das Gerät zerstören. Beim Anschluss auf die richtige Netz- spannung gemäß Typenschildangabe achten. Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis 1000V sind die Forderungen der VDE 0100 sowie Ihre relevanten Standards und Vorschriften zu be- achten! Wir empfehlen in jedem Fall die Verwendung temperaturfester Kabel.
- Seite 30 15 INBETRIEBNAHME Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis 1000V sind die Forde- rungen der VDE 0100 sowie Ihre relevanten Standards und Vorschriften zu beachten. Ein Hauptschalter muss extern vorgesehen werden. Bei Option /RS muss der Steuerstromkreis des Magnetventils mit einer 0,1 A -Sicherung für 230 V/50 Hz, einer 0.2 A -Sicherung für 115 V/60 Hz oder einer 1 A...
- Seite 31 Arbeiten an der Messgassonde dürfen erst durchgeführt werden, wenn die Umgebung zur explosionsfreien Zone -frei von explosionsfähiger Atmosphäre- erklärt wird. Vor dem Öffnen des Filterraums muss auch die Prozessseite zur explosionsfreien Zone - frei von explosionsfähiger Atmosphäre- erklärt werden Warnung Vor dem Öffnen des Sondenfilterraums unbedingt die Rückspülung ausschalten Die Messgassonde mit dem Vorfilter und dem Innenfilter muss in geeigneten Zeitabstän- den abhängig von den Prozessbedingungen auf Temperatur und Staubablagerungen...
- Seite 32 16.2 AUSWECHSELN VON VORFILTERN Zum Auswechseln des Vorfilters muss die komplette Sondeneinheit aus dem Prozess herausgenommen werden. Das Vorfilter kann je nach Verschmutzungsart und -grad mechanisch oder im Ultraschallbad gereinigt werden und ist dann wieder verwendbar. 16.3 REINIGUNG DER SONDE Die Messgassonde muss in geeigneten Zeitabständen kontrolliert werden.
- Seite 33 19 ERSATZTEILLISTE Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenemp- fehlungen für Verschleiß- und empfohlene Ersatzteile beruhen auf Erfahrungswerten und sind unverbindlich. Gasentnahmesonde SP3200 und SP3200V (V) Verschleißteile (E) empfohlene Ersatzteile (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahren] Artikel-Nr.
- Seite 34 Abbildung 6 SP3200 RS, HEX5-1.08 SP3200.. | 1.00.06 www.mc-techgroup.com...
- Seite 35 Abbildung 7 SP3200 RS, HEX5-2.08 www.mc-techgroup.com SP3200.. | 1.00.06...
- Seite 36 SP3200.. | 1.00.06 www.mc-techgroup.com...
- Seite 37 www.mc-techgroup.com SP3200.. | 1.00.06...
- Seite 38 SP3200.. | 1.00.06 www.mc-techgroup.com...
- Seite 39 www.mc-techgroup.com SP3200.. | 1.00.06...
- Seite 40 SP3200.. | 1.00.06 www.mc-techgroup.com...
- Seite 41 www.mc-techgroup.com SP3200.. | 1.00.06...
