M&C CSS Serie Betriebsanleitung Seite 15

Der Temperaturalarmkontakt des Kühlers schaltet die vorhandene(n) Messgaspumpe(n) automatisch ein und aus.
Das entstehende Kondensat wird kontinuierlich mittels einer Schlauchpumpe Typ SR25.2 abgeleitet.
Die DN 4/6 mm-Schlauchanschlüsse für den Messgasausgang, sowie die elektrischen Anschlüsse im Deckel der
Gasaufbereitung können je nach Montagebedingungen sehr einfach auch in der Geräterückseite montiert werden.
Die Belüftungsgitter in den Seitenwänden sorgen für ausreichende konvektive Zwangsbelüftung.
Zum Schutz der nachgeschalteten Analysatoren vor einem Flüssigkeitsdurchbruch und zur Erhöhung der
Betriebssicherheit des gesamten Systems ist ein Flüssigkeitsalarmsensor in die Filter FPF-2-0,3GF integriert, der bei
Flüssigkeitseinbruch ebenfalls die Messgaspumpe(n), wenn vorhanden, automatisch abschaltet.
483
466

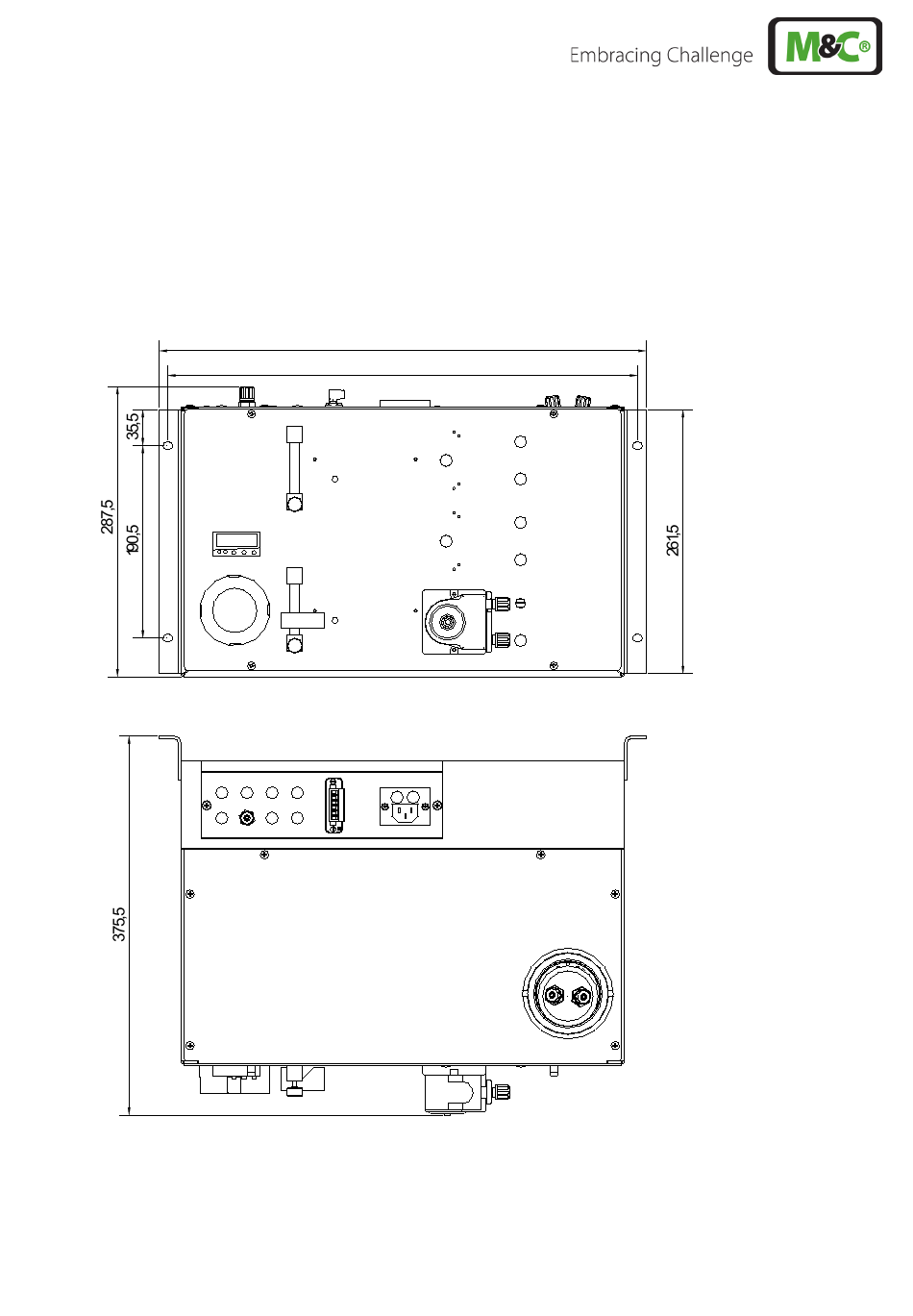

Abbildung 4 Abmessungen CSS-V1 und CSS-V2
www.mc-techgroup.com CSS-V | 1.02.01 15
