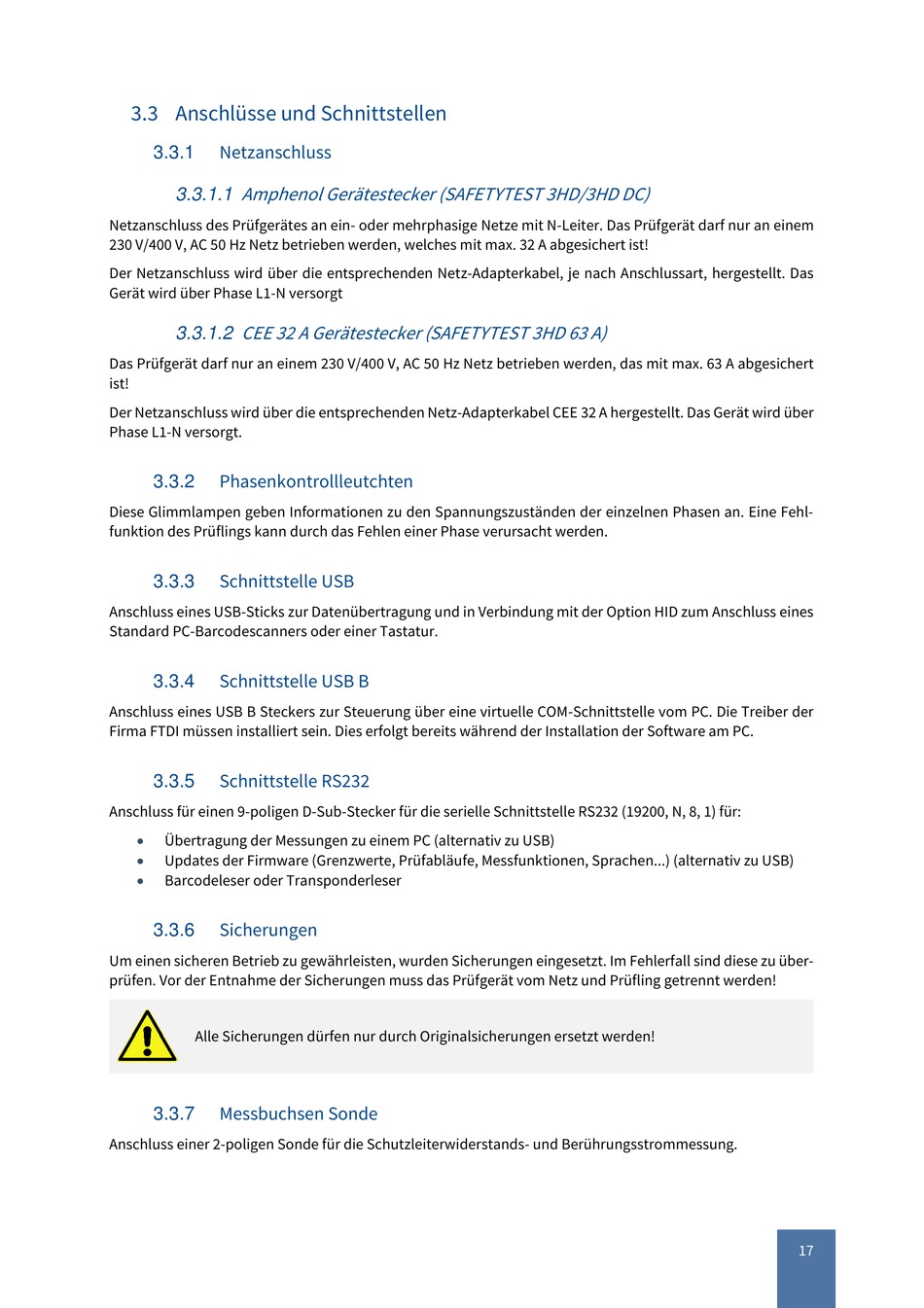

3.3 Anschlüsse und Schnittstellen
Netzanschluss
3.3.1
Amphenol Gerätestecker (SAFETYTEST 3HD/3HD DC)
3.3.1.1
Netzanschluss des Prüfgerätes an ein- oder mehrphasige Netze mit N-Leiter. Das Prüfgerät darf nur an einem
230 V/400 V, AC 50 Hz Netz betrieben werden, welches mit max. 32 A abgesichert ist!
Der Netzanschluss wird über die entsprechenden Netz-Adapterkabel, je nach Anschlussart, hergestellt. Das
Gerät wird über Phase L1-N versorgt
CEE 32 A Gerätestecker (SAFETYTEST 3HD 63 A)
3.3.1.2
Das Prüfgerät darf nur an einem 230 V/400 V, AC 50 Hz Netz betrieben werden, das mit max. 63 A abgesichert
ist!
Der Netzanschluss wird über die entsprechenden Netz-Adapterkabel CEE 32 A hergestellt. Das Gerät wird über
Phase L1-N versorgt.
Phasenkontrollleutchten
3.3.2
Diese Glimmlampen geben Informationen zu den Spannungszuständen der einzelnen Phasen an. Eine Fehl-
funktion des Prüflings kann durch das Fehlen einer Phase verursacht werden.
Schnittstelle USB
3.3.3
Anschluss eines USB-Sticks zur Datenübertragung und in Verbindung mit der Option HID zum Anschluss eines
Standard PC-Barcodescanners oder einer Tastatur.
Schnittstelle USB B
3.3.4
Anschluss eines USB B Steckers zur Steuerung über eine virtuelle COM-Schnittstelle vom PC. Die Treiber der
Firma FTDI müssen installiert sein. Dies erfolgt bereits während der Installation der Software am PC.
Schnittstelle RS232
3.3.5
Anschluss für einen 9-poligen D-Sub-Stecker für die serielle Schnittstelle RS232 (19200, N, 8, 1) für:
Übertragung der Messungen zu einem PC (alternativ zu USB)
Updates der Firmware (Grenzwerte, Prüfabläufe, Messfunktionen, Sprachen...) (alternativ zu USB)
Barcodeleser oder Transponderleser
Sicherungen
3.3.6
Um einen sicheren Betrieb zu gewährleisten, wurden Sicherungen eingesetzt. Im Fehlerfall sind diese zu über-
prüfen. Vor der Entnahme der Sicherungen muss das Prüfgerät vom Netz und Prüfling getrennt werden!
Alle Sicherungen dürfen nur durch Originalsicherungen ersetzt werden!
Messbuchsen Sonde
3.3.7
Anschluss einer 2-poligen Sonde für die Schutzleiterwiderstands- und Berührungsstrommessung.
17
