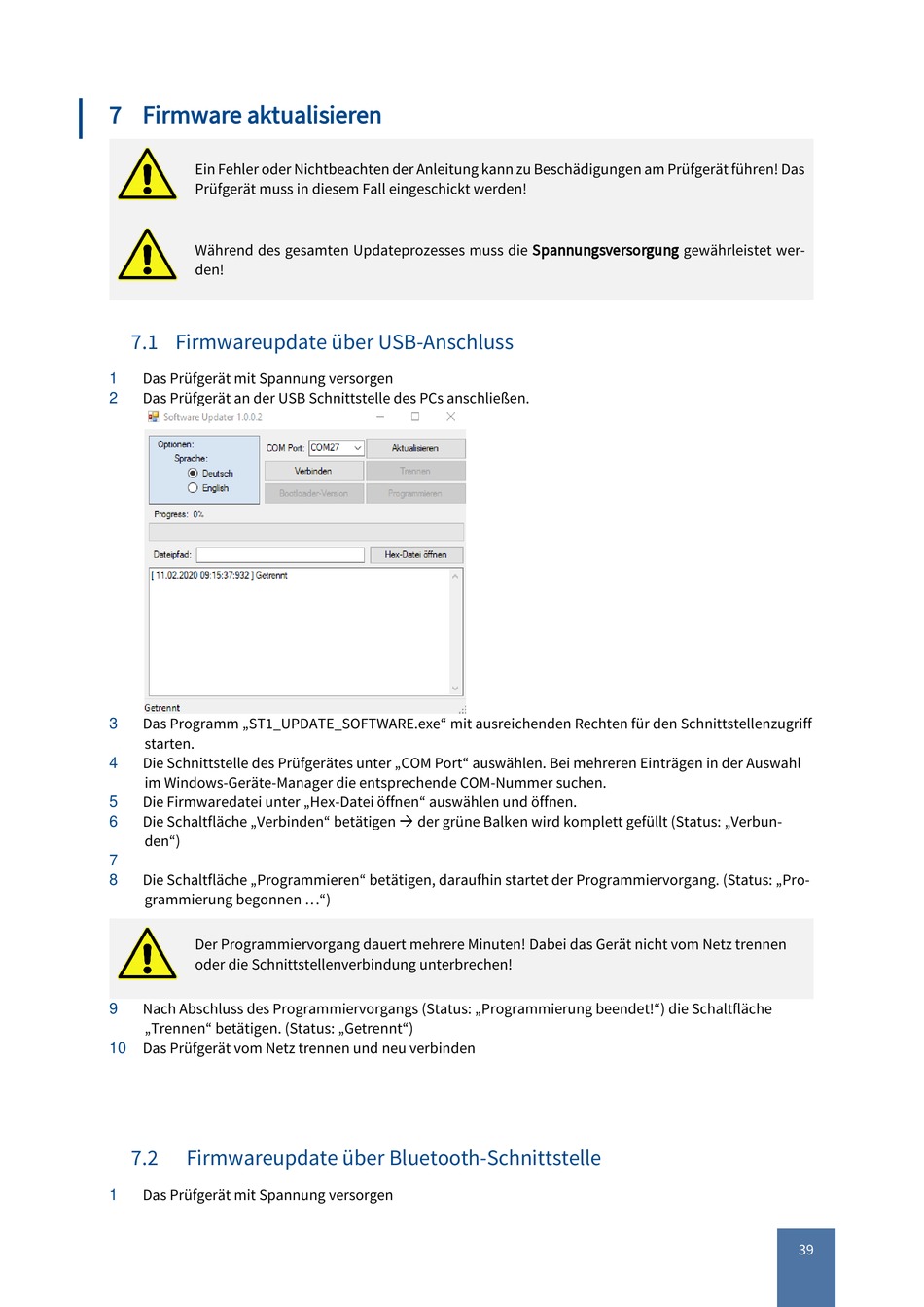

7 Firmware aktualisieren
Ein Fehler oder Nichtbeachten der Anleitung kann zu Beschädigungen am Prüfgerät führen! Das
Prüfgerät muss in diesem Fall eingeschickt werden!
Während des gesamten Updateprozesses muss die Spannungsversorgung gewährleistet wer-
den!
7.1 Firmwareupdate über USB-Anschluss
Das Prüfgerät mit Spannung versorgen
1
Das Prüfgerät an der USB Schnittstelle des PCs anschließen.
2
Das Programm „ST1_UPDATE_SOFTWARE.exe" mit ausreichenden Rechten für den Schnittstellenzugriff
3
starten.
Die Schnittstelle des Prüfgerätes unter „COM Port" auswählen. Bei mehreren Einträgen in der Auswahl
4
im Windows-Geräte-Manager die entsprechende COM-Nummer suchen.
Die Firmwaredatei unter „Hex-Datei öffnen" auswählen und öffnen.
5
Die Schaltfläche „Verbinden" betätigen der grüne Balken wird komplett gefüllt (Status: „Verbun-
6
den")
7
Die Schaltfläche „Programmieren" betätigen, daraufhin startet der Programmiervorgang. (Status: „Pro-
8
grammierung begonnen ...")
Der Programmiervorgang dauert mehrere Minuten! Dabei das Gerät nicht vom Netz trennen
oder die Schnittstellenverbindung unterbrechen!
Nach Abschluss des Programmiervorgangs (Status: „Programmierung beendet!") die Schaltfläche
9
„Trennen" betätigen. (Status: „Getrennt")
Das Prüfgerät vom Netz trennen und neu verbinden
10
7.2
Firmwareupdate über Bluetooth-Schnittstelle
Das Prüfgerät mit Spannung versorgen
1
