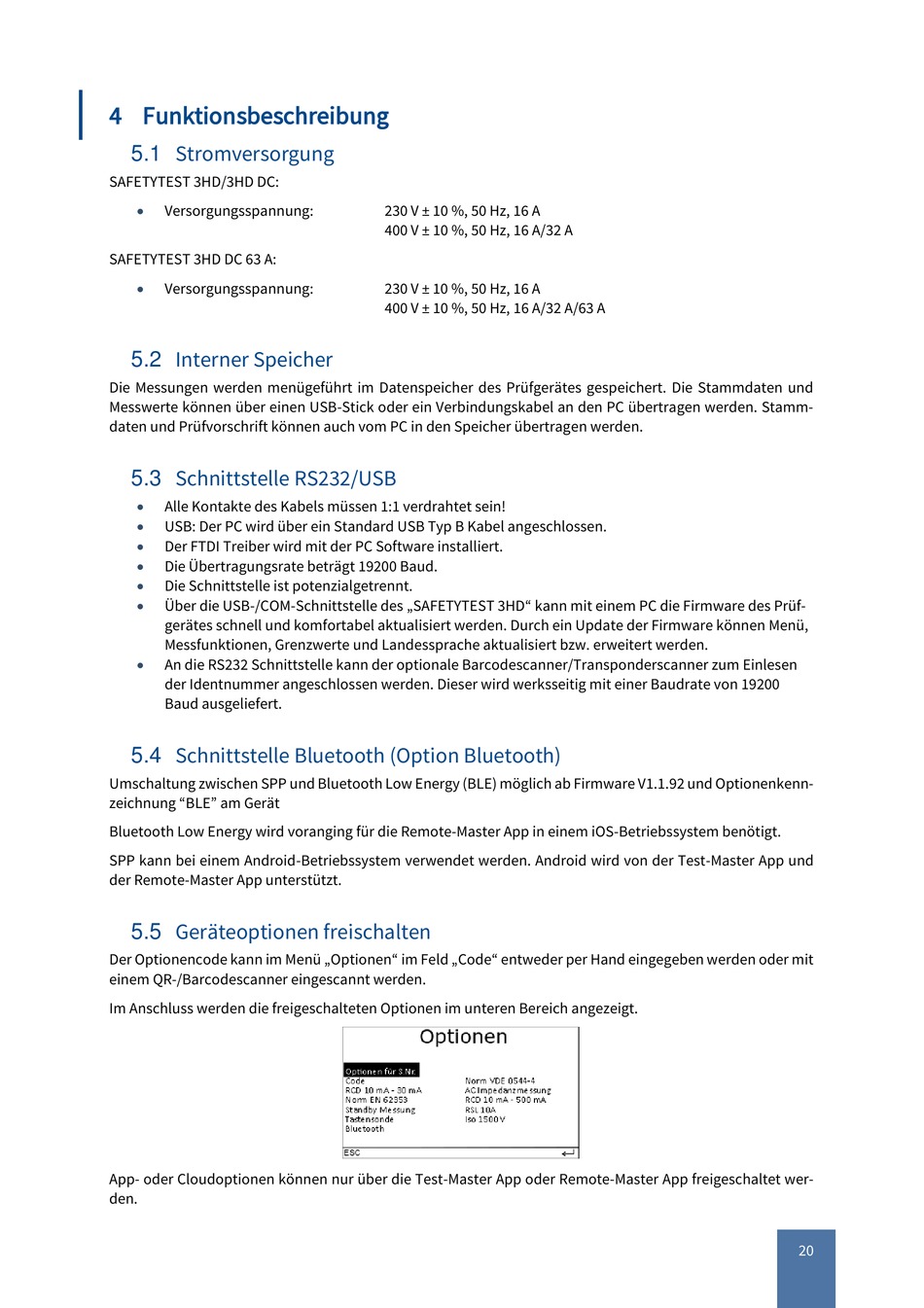

4 Funktionsbeschreibung
5.1 Stromversorgung
SAFETYTEST 3HD/3HD DC:
Versorgungsspannung:
SAFETYTEST 3HD DC 63 A:
Versorgungsspannung:
5.2 Interner Speicher
Die Messungen werden menügeführt im Datenspeicher des Prüfgerätes gespeichert. Die Stammdaten und
Messwerte können über einen USB-Stick oder ein Verbindungskabel an den PC übertragen werden. Stamm-
daten und Prüfvorschrift können auch vom PC in den Speicher übertragen werden.
5.3 Schnittstelle RS232/USB
Alle Kontakte des Kabels müssen 1:1 verdrahtet sein!
USB: Der PC wird über ein Standard USB Typ B Kabel angeschlossen.
Der FTDI Treiber wird mit der PC Software installiert.
Die Übertragungsrate beträgt 19200 Baud.
Die Schnittstelle ist potenzialgetrennt.
Über die USB-/COM-Schnittstelle des „SAFETYTEST 3HD" kann mit einem PC die Firmware des Prüf-
gerätes schnell und komfortabel aktualisiert werden. Durch ein Update der Firmware können Menü,
Messfunktionen, Grenzwerte und Landessprache aktualisiert bzw. erweitert werden.
An die RS232 Schnittstelle kann der optionale Barcodescanner/Transponderscanner zum Einlesen
der Identnummer angeschlossen werden. Dieser wird werksseitig mit einer Baudrate von 19200
Baud ausgeliefert.
5.4 Schnittstelle Bluetooth (Option Bluetooth)
Umschaltung zwischen SPP und Bluetooth Low Energy (BLE) möglich ab Firmware V1.1.92 und Optionenkenn-
zeichnung "BLE" am Gerät
Bluetooth Low Energy wird voranging für die Remote-Master App in einem iOS-Betriebssystem benötigt.
SPP kann bei einem Android-Betriebssystem verwendet werden. Android wird von der Test-Master App und
der Remote-Master App unterstützt.
5.5 Geräteoptionen freischalten
Der Optionencode kann im Menü „Optionen" im Feld „Code" entweder per Hand eingegeben werden oder mit
einem QR-/Barcodescanner eingescannt werden.
Im Anschluss werden die freigeschalteten Optionen im unteren Bereich angezeigt.
App- oder Cloudoptionen können nur über die Test-Master App oder Remote-Master App freigeschaltet wer-
den.
230 V ± 10 %, 50 Hz, 16 A
400 V ± 10 %, 50 Hz, 16 A/32 A
230 V ± 10 %, 50 Hz, 16 A
400 V ± 10 %, 50 Hz, 16 A/32 A/63 A
20
