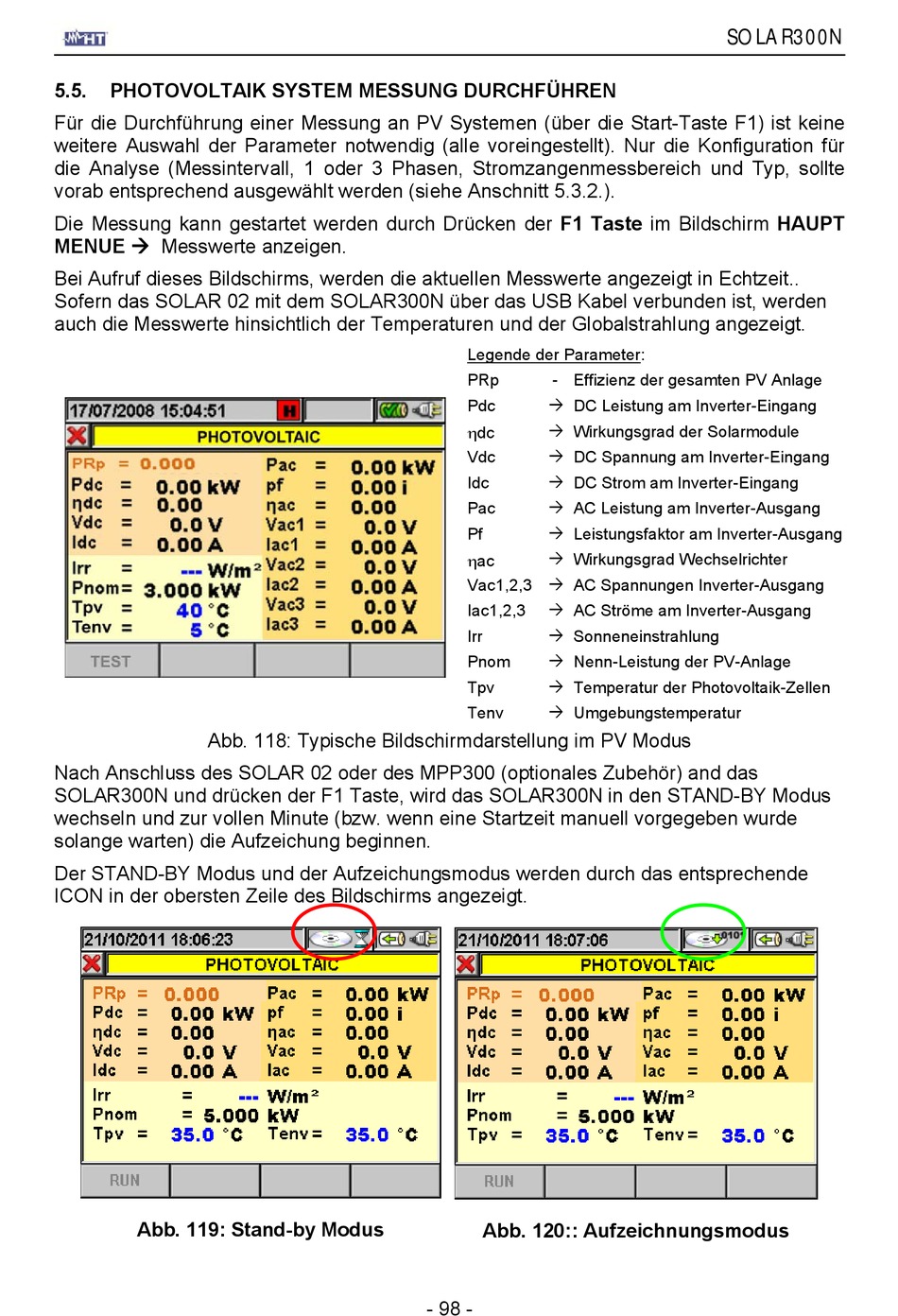

5.5.
PHOTOVOLTAIK SYSTEM MESSUNG DURCHFÜHREN
Für die Durchführung einer Messung an PV Systemen (über die Start-Taste F1) ist keine
weitere Auswahl der Parameter notwendig (alle voreingestellt). Nur die Konfiguration für
die Analyse (Messintervall, 1 oder 3 Phasen, Stromzangenmessbereich und Typ, sollte
vorab entsprechend ausgewählt werden (siehe Anschnitt 5.3.2.).
Die Messung kann gestartet werden durch Drücken der F1 Taste im Bildschirm HAUPT
MENUE Messwerte anzeigen.
Bei Aufruf dieses Bildschirms, werden die aktuellen Messwerte angezeigt in Echtzeit..
Sofern das SOLAR 02 mit dem SOLAR300N über das USB Kabel verbunden ist, werden
auch die Messwerte hinsichtlich der Temperaturen und der Globalstrahlung angezeigt.
Abb. 118: Typische Bildschirmdarstellung im PV Modus
Nach Anschluss des SOLAR 02 oder des MPP300 (optionales Zubehör) and das
SOLAR300N und drücken der F1 Taste, wird das SOLAR300N in den STAND-BY Modus
wechseln und zur vollen Minute (bzw. wenn eine Startzeit manuell vorgegeben wurde
solange warten) die Aufzeichung beginnen.
Der STAND-BY Modus und der Aufzeichungsmodus werden durch das entsprechende
ICON in der obersten Zeile des Bildschirms angezeigt.
Abb. 119: Stand-by Modus
Legende der Parameter:
PRp
- Effizienz der gesamten PV Anlage
DC Leistung am Inverter-Eingang
Pdc
dc
Wirkungsgrad der Solarmodule
Vdc
DC Spannung am Inverter-Eingang
Idc
DC Strom am Inverter-Eingang
Pac
AC Leistung am Inverter-Ausgang
Pf
Leistungsfaktor am Inverter-Ausgang
ac
Wirkungsgrad Wechselrichter
Vac1,2,3 AC Spannungen Inverter-Ausgang
AC Ströme am Inverter-Ausgang
Iac1,2,3
Sonneneinstrahlung
Irr
Nenn-Leistung der PV-Anlage
Pnom
Temperatur der Photovoltaik-Zellen
Tpv
Umgebungstemperatur
Tenv
Abb. 120:: Aufzeichnungsmodus
- 98 -
SOLAR300N
