DC
FV
Drücken Sie die ESC Taste (oder das kleine Icon
zur "Aufzeichnungs-Analyse" - zurückzugehen.
5.7.2.3. Resultat (Auswertung) MPP300 Messung
Dieser Bildschirm gibt die Daten korrespondierend zum besten Wirkungsgrad
während der Aufzeichnung ermittelt wurde ( unter den gleichen Voraussetzungen wie in
5.7.2.2 angegeben)
Drücken Sie die F2, F3 oder F4 Taste damit auch die DC oder AC Messwerte des
Wechselrichters realtiv zum MPP angezeigt werden.
←

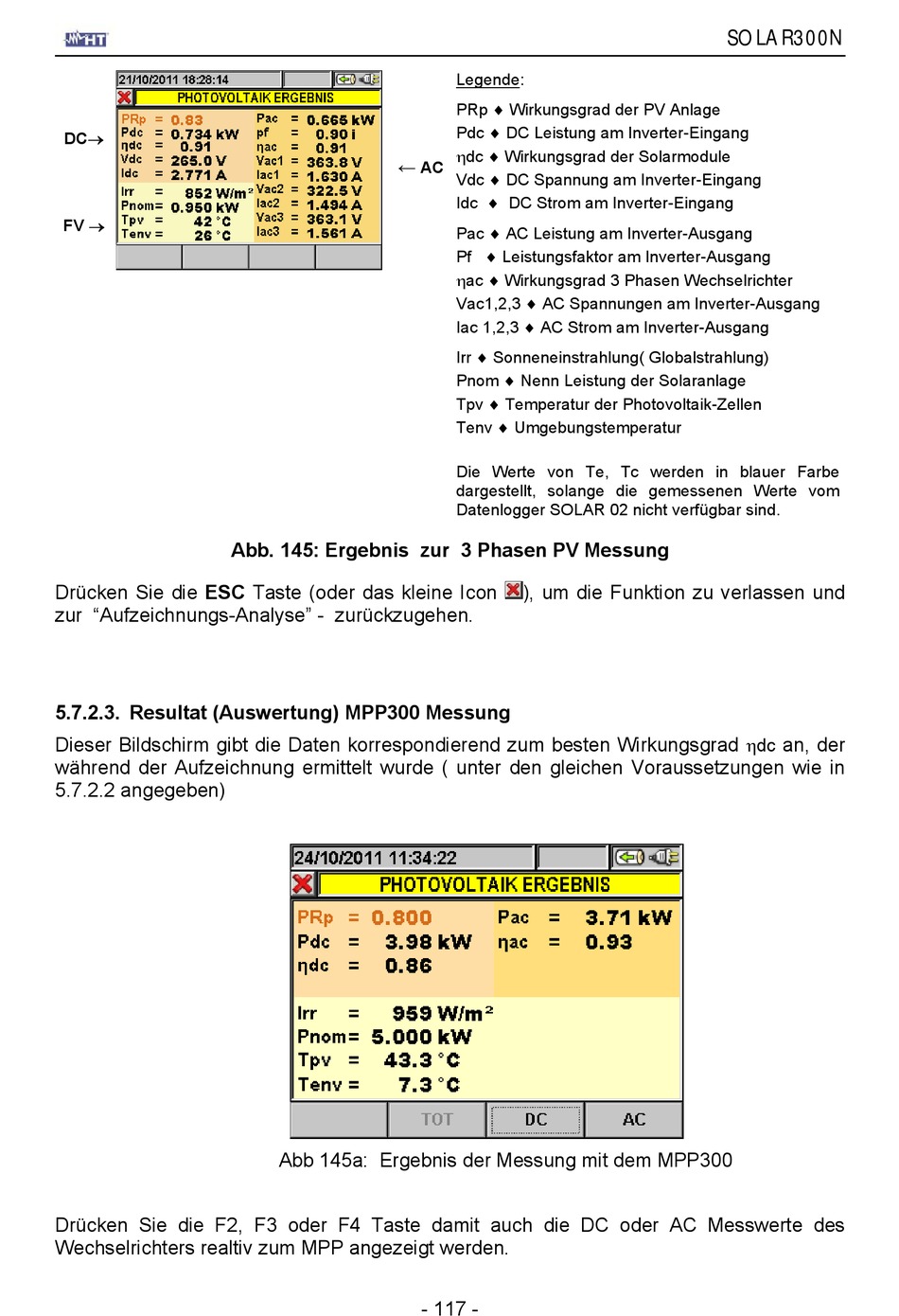

Abb. 145: Ergebnis zur 3 Phasen PV Messung
Abb 145a: Ergebnis der Messung mit dem MPP300
Legende:
PRp Wirkungsgrad der PV Anlage
Pdc DC Leistung am Inverter-Eingang
dc Wirkungsgrad der Solarmodule
AC
Vdc DC Spannung am Inverter-Eingang
Idc DC Strom am Inverter-Eingang
Pac AC Leistung am Inverter-Ausgang
Pf Leistungsfaktor am Inverter-Ausgang
ac Wirkungsgrad 3 Phasen Wechselrichter
Vac1,2,3 AC Spannungen am Inverter-Ausgang
Iac 1,2,3 AC Strom am Inverter-Ausgang
Irr Sonneneinstrahlung( Globalstrahlung)
Pnom Nenn Leistung der Solaranlage
Tpv Temperatur der Photovoltaik-Zellen
Tenv Umgebungstemperatur
Die Werte von Te, Tc werden in blauer Farbe
dargestellt, solange die gemessenen Werte vom
Datenlogger SOLAR 02 nicht verfügbar sind.
), um die Funktion zu verlassen und
- 117 -
SOLAR300N
dc
an, der
