3.
Drücken Sie die SAVE- oder die ENTER-Taste (oder das Symbol
gewählte Option zu speichern, und bestätigen Sie diese durch „Ok". Dieser gewählte
Parameter bleibt auch erhalten, wenn das Gerät ausgeschaltet wird.
4.
Drücken Sie die ESC-Taste (oder das Symbol
verlassen, ohne Änderungen zu speichern.

5.1.8. Touch Screen kalibrieren

Diese Funktion wird nur benötigt wenn der Bildschirm nicht mehr kalibriert ist. Wählen Sie
dazu die Taste F2 oder berühren Sie das Feld Touch (Abb.16) um den Bildschirm zu
kalibrieren
5.2.

ECHTZEITWERTE (REAL TIME VALUES)

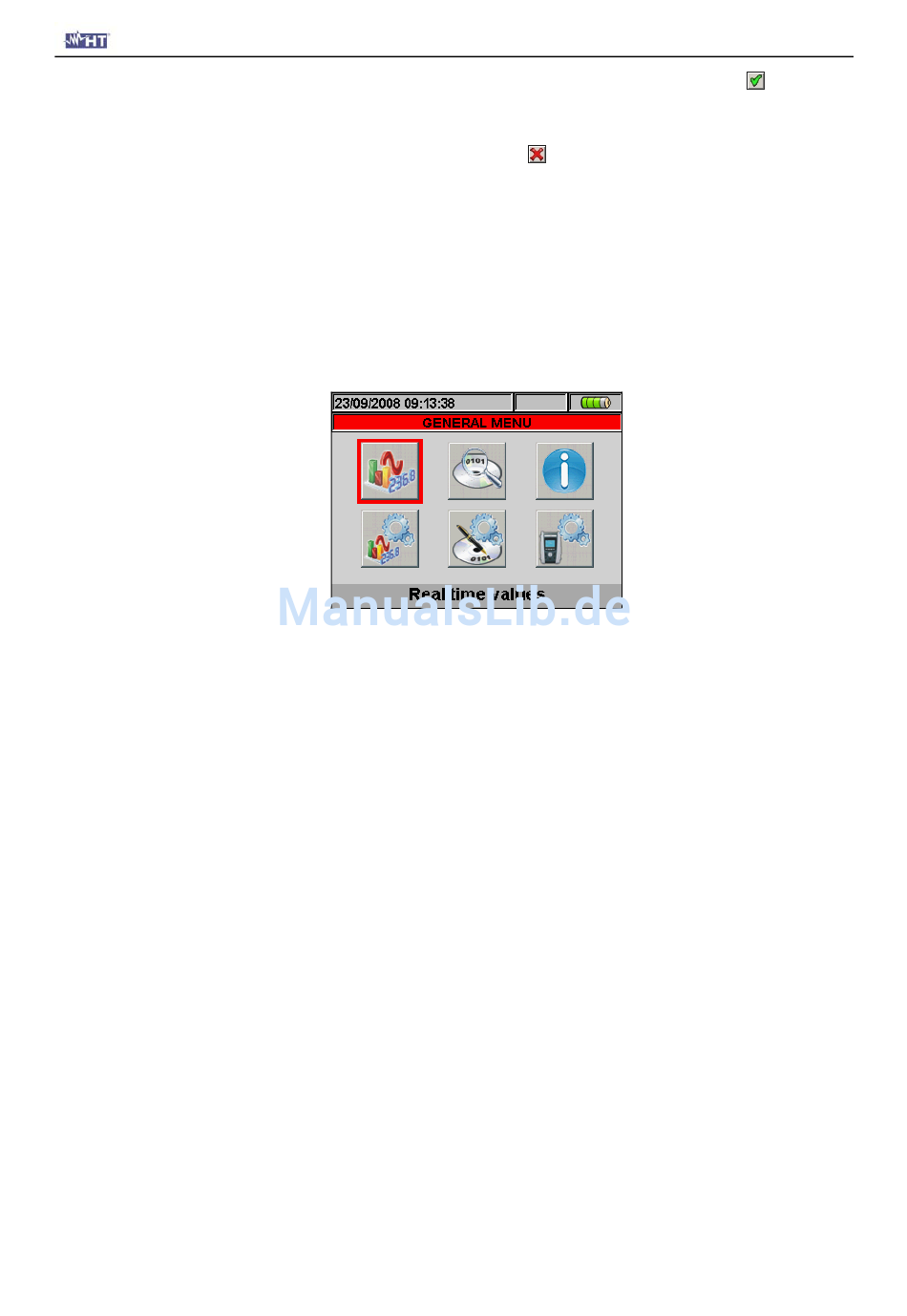

Abb. 17: HAUPTMENÜ-Darstellung – Echtzeitwerte
In diesem Untermenü zeigt das Messgerät sowohl die an den Eingangskanälen ge-
messenen als auch die intern berechneten Echtzeitwerte an. Im Einzelnen werden die
folgenden Werte angezeigt:
1.
Messwerte eines elektrischen Systems, 1 oder 3-phasig, inkl. Temperaturwerte und
Globalstrahlung (bei Messung an Photovoltaik-Anlagen)
2.
Anzeige des Wirkungsgrades der Generatorseite und des Wechselrichters
3.
Wechselstrom: TRMS (Echt-Effektivwerte) der Spannungen, Ströme und aller Arten
elektrischer Parameter für jeden einzelnen Außenleiter und insgesamt, Flickerwerte
und Spannungsunsymmetrien.
4.
Spannungs- und Stromkurvenform für jeden einzelnen Außenleiter und insgesamt.
5.
Spannungs- und Stromoberschwingungen bis zur 49. Ordnung für jeden Außenleiter
und insgesamt sowohl in numerischem Grafikformat als auch als Histogramm in
absoluten oder Prozentwerten bezogen auf jedes Grundsignal.
6.
Vektordiagramme aller Spannungen und Ströme mit den jeweiligen Phasenwinkeln
zur Bestimmung der tatsächlichen Art der zu prüfenden Netzlasten.
Die Art der angezeigten Daten wird durch die Einstellung des Instruments im Analyzer
Konfigurations-Modus ermittelt. Mit Bezug auf PV-Anlagen wird die Abkürzung MPPT
(Multiple Power Point Tracker) verwendet, die den Wechselrichter charaktersiert. Die
Abkürzung PRP (Performance Ratio Power) bezeichnet die Effizienz der PV Anlage,
ermittelt aus der Wirkleistung.
), um die Bildschirmdarstellung zu
- 24 -
SOLAR300N
), um die
