7.3.
AUFZEICHNUNG AM 1- PHASEN PHOTOVOLTAIK-SYSTEM (GO/STOP TASTE)
Die maximale zulässige Spannung an den D1, D2, A1, A2, A3 Eingängen ist
1000V / CAT IV 600V zu Erde. Messe keine Spannungen die das – in dieser
Anleitung - beschriebene
überschritten werden, kann das eine Beschädigung am Gerät zur Folge
haben und /oder Ihre Sicherheit gefährdet werden.
Wenn möglich, schalten Sie vor dem Anschluss des Messgerätes, dessen
Kontaktierungspunkte mit Hilfe der Schalter S1 und S2 ab.

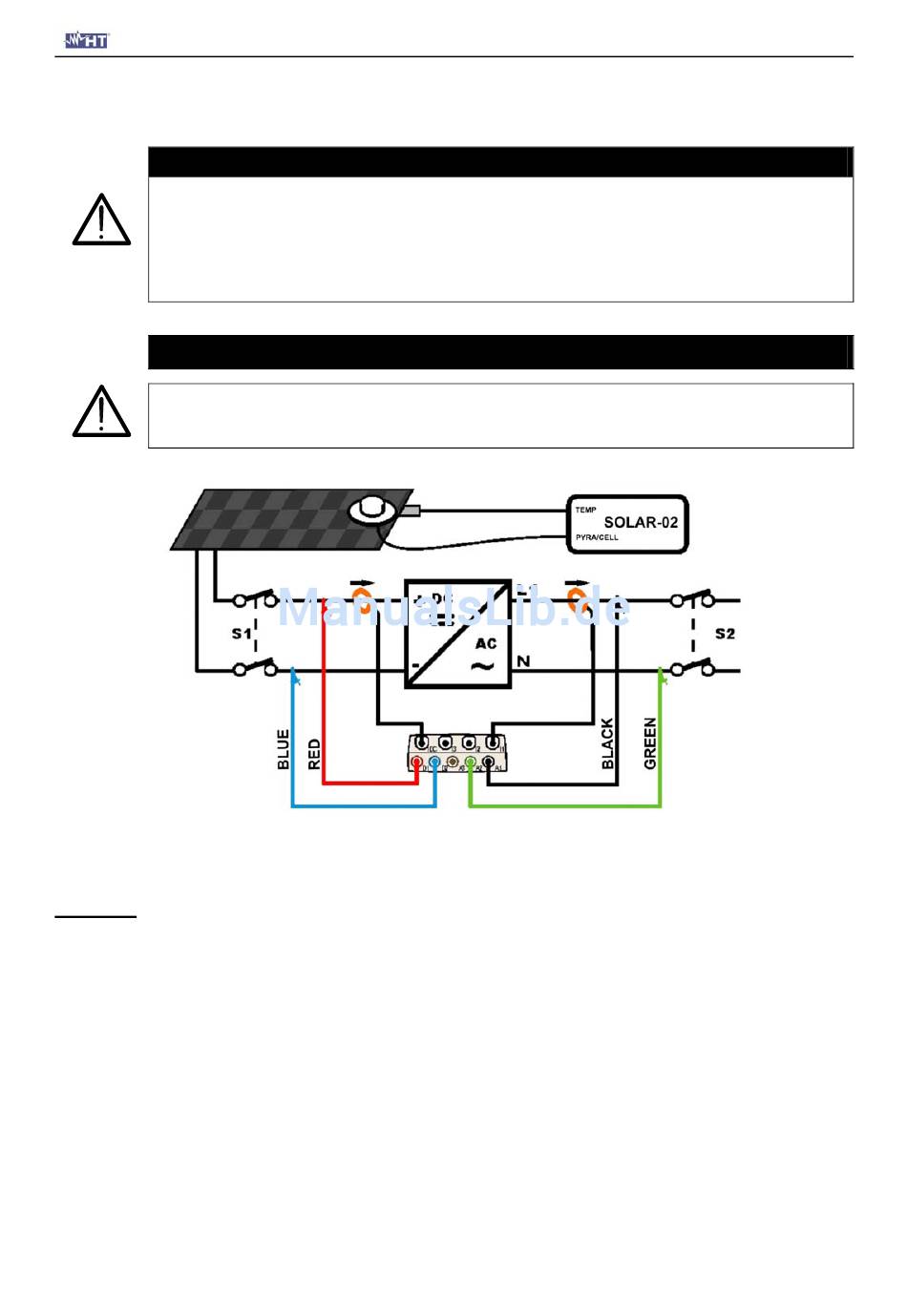

Abb. 213: Messgeräteanschluss an einem Einphasen-Photovoltaik System
Hinweis: Sofern keine Analyse mit den Parametern Temperatur und Globalstrahlung
notwendig ist, wird das SOLAR-02 nicht benötigt.
1. Überprüfen Sie, und wenn notwendig, verändern Sie die Grundeinstellungen des
Instrumentes. Wählen Sie die Konfiguration 1-PV. Überprüfen Sie auch die Parameter des
Photovoltaik-Systems, in Anbetracht der eingestellten korrespondierenden Werte
2. Benutzen Sie das SOLAR-02 und überprüfen Sie es auf korrekte Einstellung zur
Referenzzelle HT304
3. Verbinden Sie die Eingänge D1 und D2 mit den entsprechenden positiven und negativen
Messleitungsanschlüssen. Verbinden Sie die Eingänge A1 und A2 mit der Phase und den
Nulleitern entsprechend den Farben wie obiger Abbildung gezeigt.
4. Verbinden Sie den Ausgangsstecker des DC Stromwandlers mit dem IDC Eingang des
SOLAR300N.
ACHTUNG
Limit
übersteigen. Sollte das Spannungslimit
ACHTUNG
- 163 -
